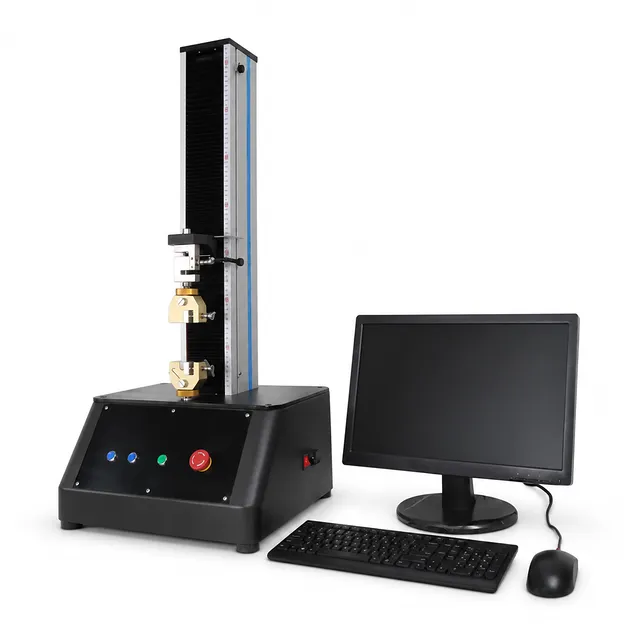

Batteriematerial-Prüfgerät
Computergestütztes Zugprüfgerät für Batterieelektroden-Ableiter und Separator-Leistungsprüfung
Artikelnummer : DS21
Preis variiert je nach Spezifikationen und Anpassungen
- Tragfähigkeit
- 50 N (Optional: 20 N, 100 N, 200 N, 500 N, 1000 N)
- Genauigkeitsklasse & Präzision
- Klasse 0,5 (±0,5 % Lastgenauigkeit)
- Prüfgeschwindigkeitsbereich
- 0,5 – 500 mm/min stufenlose Regelung
Versand:
Kontaktieren Sie uns um Versanddetails zu erhalten. Genießen Sie Garantie für pünktliche Lieferung.
Warum uns wählen
Einfacher Bestellprozess, Qualitätsprodukte und engagierter Support für Ihren Geschäftserfolg.
Produktübersicht
Dieses computergestützte universelle mechanische Prüfsystem bietet hochpräzise Zug-, Schäl-, Druck- und Durchstoßprüfungen, die speziell auf die Batterieherstellung und die Charakterisierung fortschrittlicher Materialien zugeschnitten sind. Das Gerät wurde entwickelt, um die physikalische Integrität von Batterieelektroden-Schweißnähten, Separatorfolien, Stromabnehmerfolien und flexiblen Verpackungslaminaten zu bestimmen, und liefert zuverlässige quantitative Daten, die für Prozessoptimierung, Fehleranalyse und Qualitätssicherung unerlässlich sind.
Das System ist für den Einsatz in Batterieforschungs- und Entwicklungslaboratorien sowie in industriellen Qualitätskontrollabteilungen konzipiert und eignet sich für eine breite Palette von Probenformaten. Über Energiespeicherkomponenten hinaus bewertet das Gerät problemlos Kunststofffolien, Metallfolien, medizinische Klebstoffe, Trennpapiere und Verbundlaminate und passt sich durch modulare Werkzeuge und intuitive Softwaresteuerung schnell an verschiedene Prüfstandards an.
Konstruiert mit hochwertigen Strukturkomponenten, einer S-Typ-Kraftmessdose aus legiertem Stahl mit Überlastschutz und einem vibrationsarmen Präzisionsantriebsmechanismus, garantiert diese Prüfplattform zuverlässige Wiederholbarkeit und minimales Grundrauschen. Sie liefert konsistente Präzision auf messtechnischem Niveau unter strengen, hochfrequenten Prüfzyklen.
Hauptmerkmale
- Hochpräzise S-Typ-Kraftmessdose: Verwendet einen belastbaren S-Typ-Kraftsensor aus legiertem Stahl, der eine Genauigkeit der Klasse 0,5 mit einer effektiven Kraftmessgenauigkeit von ±0,5 % und einer Kraftauflösung von 1/250.000 erreicht, was eine maximale Messgenauigkeit über Mikro-Kraft- und Hochlastbereiche hinweg gewährleistet.
- Präzisions-Kugelumlaufspindel-Antriebssystem: Ausgestattet mit einer industriellen Taiwan TBI-Kugelumlaufspindel und einem leistungsstarken, geräuscharmen Motor, der für sanften linearen Lauf, außergewöhnliche Geradheit, minimales axiales Spiel und stufenlose Geschwindigkeitseinstellung von 0,5 mm/min bis 500 mm/min sorgt.
- Windows-basierte PC-Steuerung & Echtzeitanalyse: Betrieb über eine dedizierte Windows-Softwareumgebung mit interaktiver Konfiguration, Echtzeit-Kurvendarstellung (Kraft vs. Weg, Kraft vs. Zeit, Spannung vs. Dehnung) und automatischer Spitzenkrafterfassung.
- Mechanische Prüfung mit mehreren Modi: Unterstützt vier standardmäßige automatisierte Betriebsabläufe, einschließlich Bruchprüfung, Konstanthalten der Last, Halten bei definierter Verformung und zeitgesteuerte Lastretention für eine umfassende mechanische Profilierung.
- Flexible Umrechnung mehrerer Einheiten: Ermöglicht die sofortige digitale Umschaltung zwischen globalen Standardeinheiten für Kraft (N, kN, kgf, gf, lbf), Spannung/Festigkeit (MPa, kPa, Pa, kgf/cm², lbf/in²) und Weg (mm, cm) ohne manuelle Neuberechnungen.
- Automatisierter Hochgeschwindigkeits-Rücklaufzyklus: Protokolliert automatisch Testdaten und weist den Querkopf an, unmittelbar nach Probenbruch oder Testabschluss mit maximaler Geschwindigkeit zum ursprünglichen Nullpunkt zurückzukehren, was den Probendurchsatz maximiert.
- Umfassende mehrstufige Sicherheitsarchitektur: Schützt die Prüfhardware und den Bediener durch integrierten Überlastschutz, mechanische Verfahrwegbegrenzungen, Software-Wegbegrenzungen, Zeitüberschreitungs-Abschaltungen, schnelle Quetsch-Erkennung und eine physische Not-Aus-Schnittstelle.
- Integrierte messtechnische Kalibrierungsroutine: Verfügt über ein eingebautes Kalibrierungsmodul für eine schnelle Neukalibrierung, Verifizierung und Zertifizierung durch externe messtechnische Institute und Akkreditierungsstellen.
- Robuste A3-Stahlkonstruktion: Eingekapselt in schweres A3-Baustahlgehäuse mit elektrostatischer pulverbeschichteter Oberfläche, was außergewöhnliche Steifigkeit, chemische Beständigkeit und langfristige Haltbarkeit in industriellen Umgebungen bietet.
Anwendungen
| Anwendung | Beschreibung | Hauptvorteil |
|---|---|---|
| Qualität der Batterieschweißnähte | Misst die Zugschäl- und Scherfestigkeit von ultraschall- und lasergeschweißten Ableitern an Kathoden- und Anodenstromabnehmern. | Verhindert interne Unterbrechungen und Kontaktwiderstandsspitzen durch Überprüfung der Verbindungsintegrität vor der Zellmontage. |
| Durchstoßprüfung von Batterieseparatoren | Bewertet die Durchstoßfestigkeit und Zugstreckgrenze von mikroporösen Polyethylen-, Polypropylen- und keramikbeschichteten Separatoren. | Beurteilt den Widerstand gegen Dendritendurchdringung, um Kurzschlussrisiken in Hochenergiezellen zu eliminieren. |
| Charakterisierung von Metallstromabnehmern | Quantifiziert Dehnung, Zugfestigkeit und Rissausbreitung bei ultradünnen Kupfer- und Aluminiumfolien. | Optimiert Beschichtungsspannungsparameter und reduziert Folienbruch bei der Hochgeschwindigkeits-Rolle-zu-Rolle-Elektrodenverarbeitung. |
| Schälprüfung von Aluminium-Kunststoff-Verbundfolien | Bestimmt die Haftfestigkeit, Zwischenschichthaftung und Siegelintegrität von Pouch-Zellgehäuselaminaten. | Garantiert hermetische Dichtungsleistung und verhindert Elektrolytaustritt oder das Eindringen von Umgebungsfeuchtigkeit über die Lebensdauer der Zelle. |
| Schälprüfung von Klebebändern und Schutzfolien | Führt 90-Grad- und 180-Grad-Schälwiderstandstests an Funktionsbändern, Trennfolien und Schutzfolien durch. | Stellt gleichmäßige Haftung und rückstandsfreies Entfernen bei der automatisierten Batteriepack- und Elektronikfertigung sicher. |
| Medizinische Pflaster und Verpackungsversiegelung | Bewertet Zugfestigkeit, Schälwiderstand und Dehnung von transdermalen Pflastern, sterilen Umhüllungen und medizinischen Klebebändern. | Validiert die Integrität der Verpackungsversiegelung und die Einhaltung strenger Gesundheits- und Sterilverpackungsstandards. |
| Mechanik von Polymer- und Verbundfolien | Testet Zugmodul, Streckgrenze und Bruchfestigkeit von flexiblen Verpackungen, Geweben und synthetischen Folien. | Liefert präzise mechanische Profilierung zur Erfüllung internationaler Verpackungs-, Polymer- und Papierprüfprotokolle. |
Technische Spezifikationen
| Parameter | Spezifikation (DS21) |
|---|---|
| Primäre Kapazität | 50 N |
| Optionale Lastkapazitäten | 20 N, 100 N, 200 N, 500 N, 1000 N |
| Genauigkeitsklasse | Klasse 0,5 |
| Lastgenauigkeit | ±0,5 % (Maximale Präzision bis zu 0,25 %) |
| Lastauflösung | 1/250.000 |
| Kraftanzeigeauflösung | 0,001 N |
| Wegauflösung | 0,001 mm |
| Effektiver Hub | Ca. 500 mm |
| Prüfbreite | Ø120 mm |
| Prüfgeschwindigkeitsbereich | 0,5 – 500 mm/min (stufenlose Regelung) |
| Steuerungsmethode | Vollständig computergestützte PC-Steuerung |
| Anzeigeschnittstelle | Computer-LCD-Monitor (Echtzeitkurven, Spitzenwerte, Testanzahl) |
| Wählbare Krafteinheiten | N, kN, kgf, gf, lbf |
| Wählbare Spannungseinheiten | MPa, kPa, Pa, kgf/cm², lbf/in² |
| Wählbare Wegeinheiten | mm, cm |
| Prüfmodi | Bruchprüfung, Konstanthalten der Last, Test bei fester Verformung, Test bei fester Zeit |
| Übertragungsmechanismus | Taiwan TBI Hochpräzisions-Kugelumlaufspindelantrieb |
| Sensorkonfiguration | Hochpräziser S-Typ-Kraftsensor aus legiertem Stahl |
| Abschaltung & Sicherheitsschutz | Überlaststopp, Not-Aus, automatischer Stopp/Reset bei Probenbruch, Endschalter für Verfahrweg, Zeitüberschreitungsschutz |
| Datenmanagement & Speicherung | Unbegrenzte Speicherung von Testdatensätzen, Einzel-/Gruppenlöschung, direkter A4-Druck über PC |
| Standard-Spannvorrichtung | 1 Satz (konfiguriert nach Kundenanforderungen) |
| Außenkonstruktion | A3-Stahlgehäuse mit elektrostatischer pulverbeschichteter Oberfläche |
| Stromversorgung | Einphasig, AC 220V, 50/60 Hz |
| Maschinenabmessungen (B × T × H) | 400 × 400 × 1180 mm |
| Gerätegewicht | 80 kg |
Warum dieses Produkt wählen?
- Entwickelt für Batterie-F&E und QS: Speziell für empfindliche, dünne Batteriematerialien entwickelt, bietet es die extrem niedrige Kraftauflösung und hohe Wegempfindlichkeit, die zur Bewertung feiner Schweißnähte und Separatorfolien erforderlich sind.
- Hervorragende Bewegungssteifigkeit: Die Integration einer Taiwan TBI-Präzisionskugelumlaufspindel garantiert spielfreie Bewegung, hohe axiale Steifigkeit und außergewöhnliche Linearität über den gesamten 500-mm-Hub.
- Rückführbare messtechnische Sicherheit: Ausgestattet mit dedizierter Kalibrierungssoftware und hochwertigen S-Typ-Kraftmessdosen, um eine einfache jährliche Validierung und Konformität mit internationalen Prüfstandards zu ermöglichen.
- Anpassungsfähige Kompatibilität mit mehreren Spannvorrichtungen: Einfach konfigurierbar mit kundenspezifischen Zugspannern, pneumatischen Klemmen, Durchstoßsonden, 180°-Schälvorrichtungen und 3-Punkt-Biegevorrichtungen zur Erweiterung der Prüfmöglichkeiten.
- Industrielle Haltbarkeit und Support: Gebaut mit robustem A3-Stahlrahmen und industrieller Elektronik, um jahrelangen wartungsfreien Betrieb in Umgebungen mit hohem Probendurchsatz zu gewährleisten.
Kontaktieren Sie noch heute unser technisches Vertriebsteam, um Ihre Prüfanforderungen zu besprechen, kundenspezifische Konfigurationen zu erkunden oder ein detailliertes Angebot anzufordern.
