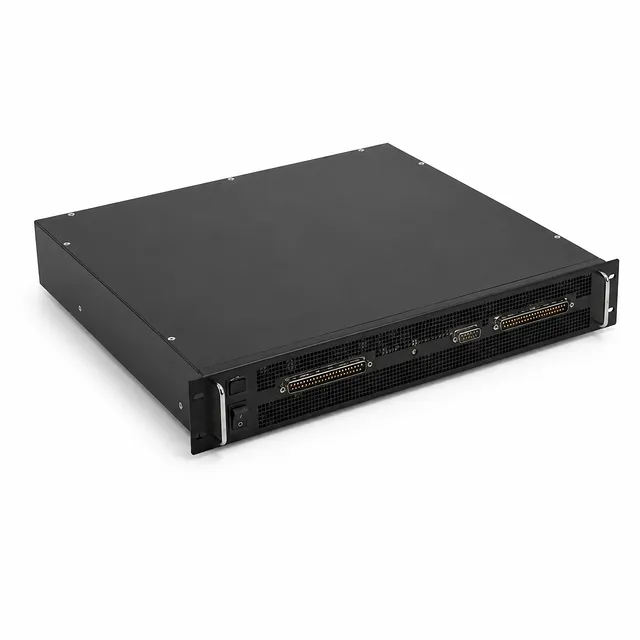

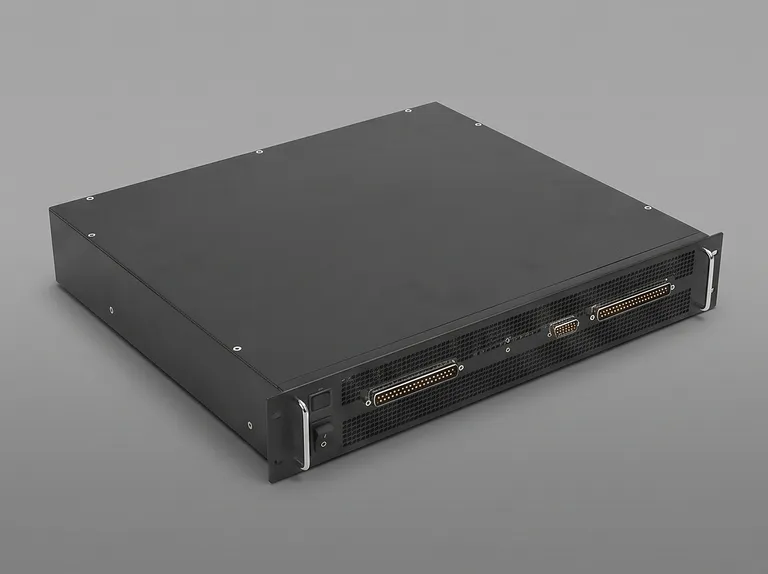

20V 10A Batterietestgerät

Produktübersicht

Dieses Batterietestsystem wurde für das kontrollierte Laden, Entladen, Zyklisieren und die Datenerfassung von Batteriezellen und batteriebezogenen Geräten entwickelt, die eine Ausgangsleistung von bis zu 20V und 10A erfordern. Es kombiniert eine 16-Bit-AD- und DA-Auflösung, unabhängige Kanalsteuerung, Vierleiter-Spannungs- und Strommessung sowie eine duale geschlossene Regelkreisarchitektur für Konstantstrom und Konstantspannung. Mit einer verfügbaren Ausgangsleistung von 200W pro Kanal unterstützt das Gerät anspruchsvolle Laborauswertungen bei gleichzeitiger Einhaltung der angegebenen Vollskalen-Genauigkeit von +/- 0,05 % für Spannung und Strom.

Das Gerät eignet sich für die Batterie-F&E, Zellvalidierung, Smart-Battery-Evaluierung, Materialforschung und technische Testlabore, die eine reproduzierbare elektrische Charakterisierung benötigen. Betriebsmodi wie Konstantstrom, Konstantspannung, Konstantstrom/Konstantspannung und Konstantleistung ermöglichen es Teams, praktische Testprotokolle für Lade-, Entlade-, Kapazitäts- und Zykluslebensdaueranforderungen zu erstellen. Die Hardware-Kompatibilität mit SMBUS, HDQ und I2C unterstützt zudem Arbeitsabläufe, die eine Smart-Battery-Kommunikation erfordern.

Das für kontinuierliche Testprogramme konzipierte System bietet konfigurierbare Betriebsschutzfunktionen, Verpolungsschutz, Datensicherung bei Stromausfall, TCP/IP-Kommunikation und bis zu 65.535 Zyklen. Eine schnelle Hardware-Stromreaktionszeit von 20 ms auf 10A und eine 100Hz-Aufzeichnungsrate helfen dabei, sich änderndes elektrisches Verhalten mit zuverlässigen, überprüfbaren Testdaten unter kontrollierten Umgebungsbedingungen zu erfassen.

Hauptmerkmale

• Unabhängige Acht-Kanal-Steuerung: Jedes Gerät bietet acht Kanäle mit unabhängiger Steuerung, wodurch verschiedene Zellen oder Testprofile parallel ausgeführt werden können. Dies verbessert den Labordurchsatz, ohne dass alle Proben einem gemeinsamen Zeitplan folgen müssen.

• 20V 10A Lade- und Entladekapazität: Jeder Kanal unterstützt 2,5V bis 20V beim Laden und Entladen, mit einem Strombereich von 20mA bis 10A in beide Richtungen. Die Ausgangsleistung von 200W pro Kanal unterstützt Hochstromanwendungen innerhalb des spezifizierten Spannungsbereichs.

• Präzise duale geschlossene Regelung: Separate duale geschlossene Regelkreisstrukturen für die Konstantstromquelle und die Konstantspannungsquelle sorgen für eine stabile Regelung. Die Spannungs- und Stromgenauigkeit ist mit +/- 0,05 % des Vollbereichs spezifiziert, bei einer Stabilität von 0,025 % für Messungen und Ausgänge.

• Hochauflösende elektrische Messung: 16-Bit-AD- und 16-Bit-DA-Auflösung unterstützen eine detaillierte Befehls- und Messverarbeitung. Vierleiter-Anschlüsse reduzieren den Einfluss des Leitungswiderstands auf die Spannungs- und Stromerkennung, während die Eingangsimpedanz mindestens 1 MOhm beträgt.

• Schnelles Einschwingverhalten: Die Hardware reagiert auf einen Strombefehl von 10A in 20 ms. Diese Fähigkeit hilft dem Gerät, programmierten Betriebsschritten zu folgen und Zellen unter wechselnden Lastbedingungen zu beobachten.

• Flexible Lade- und Entladeprogramme: Konstantstrom-, Konstantspannungs- und Konstantstrom-/Konstantspannungsladung sind verfügbar, ebenso wie Konstantstrom- und Konstantleistungsentladung. Spannung, Strom, relative Zeit und Kapazität können jeweils als Abschaltbedingungen verwendet werden.

• Tiefe Zyklisierung und verschachtelte Testlogik: Programme können von 1 bis 65.535 Zyklen laufen, mit bis zu 255 Schritten pro Zyklus. Bis zu vier verschachtelte Zyklusebenen unterstützen komplexere wiederholte Testsequenzen, ohne den Testplan auf eine einfache Lade-Entlade-Schleife zu reduzieren.

• Konfigurierbarer Schutz und Datenspeicherung: Sicherheitsgrenzwerte für Spannung, Strom und Verzögerungszeit können für jedes Programm festgelegt werden. Ausnahmeschutzfunktionen überwachen spezifizierte Lade- und Entladeabweichungen, während die Datensicherung bei Stromausfall wertvolle Testaufzeichnungen bei Unterbrechungen bewahrt.

• Unterstützung der Smart-Battery-Kommunikation: Die Hardware ist kompatibel mit SMBUS-, HDQ- und I2C-Protokollen. Die Software unterstützt die standardmäßigen Feldinformationsbefehle gemäß der Smart Battery Data Specification Revision 1.1 mit einer Datenlesefrequenz von einer Sekunde.

• Vernetzte Datenverarbeitung: Ethernet 10/100M und TCP/IP-Kommunikation integrieren das Gerät in vernetzte Testumgebungen. Ergebnisse können als EXCEL-Dateien, TXT-Dateien und Diagramme für technische Analysen und Berichte ausgegeben werden.

Anwendungen

Technische Spezifikationen

Warum dieses Produkt wählen?

• Für wiederholbare elektrische Tests gebaut: Unabhängige duale geschlossene Regelung, 16-Bit-Auflösung, Vierleiter-Messung sowie angegebene Genauigkeits- und Stabilitätswerte bilden eine fundierte Basis für die Bewertung der Batterieleistung.

• Für komplexe Testprogramme konfiguriert: Umfangreiche Zykluszahlen, 255 Schritte pro Zyklus, vierstufige verschachtelte Zyklen und flexible Aufzeichnungsauslöser ermöglichen es Ingenieurteams, detaillierte Protokolle zu erstellen, ohne die strukturierte Ausführung zu opfern.

• Entwickelt, um wertvolle Testarbeit zu schützen: Einstellbare Betriebsgrenzwerte, Ausnahmekriterien, Verpolungsschutz und Datensicherung bei Stromausfall adressieren häufige Risiken bei erweiterten Batterietestprogrammen.

• Bereit für vernetzte Labor-Workflows: TCP/IP, Ethernet 10/100M, gängige Datenausgaben und die Kompatibilität mit Smart-Battery-Protokollen unterstützen praktische Analyse-, Berichts- und Kommunikationsanforderungen.

• Anpassbar an die Anforderungen der Testvorrichtung: Die Auswahl der Vorrichtung kann nach Kundenbedürfnissen erfolgen, was dem Gerät hilft, sich an die physische Form und den Verbindungsansatz des vorgesehenen Batterietests anzupassen.

Kontaktieren Sie uns für ein Angebot oder eine maßgeschneiderte Batterietestkonfiguration, die auf Ihren Spannungsbereich, Ihre Stromanforderungen, Ihre Vorrichtungsbedürfnisse und Ihren Smart-Battery-Kommunikations-Workflow abgestimmt ist.
