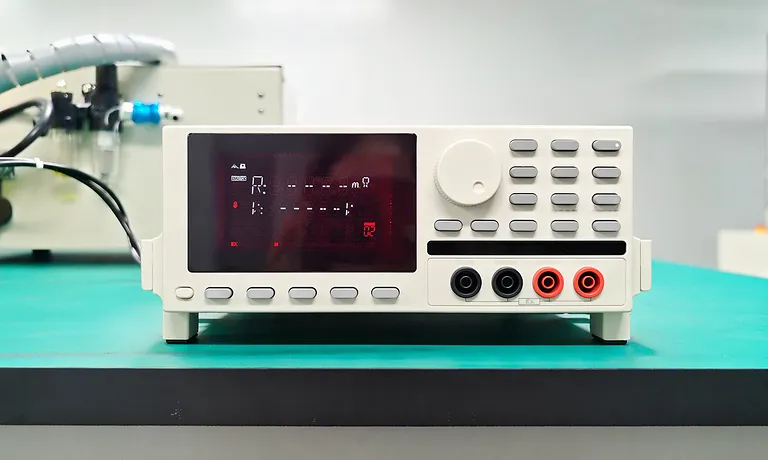

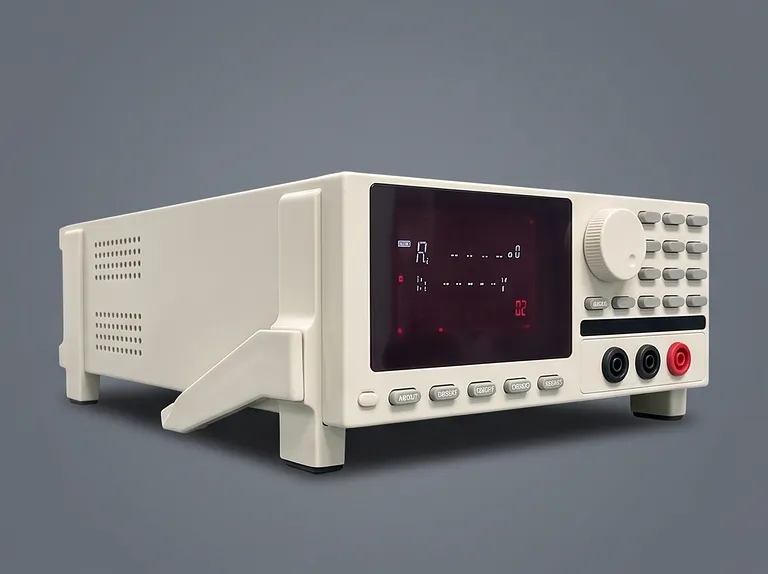

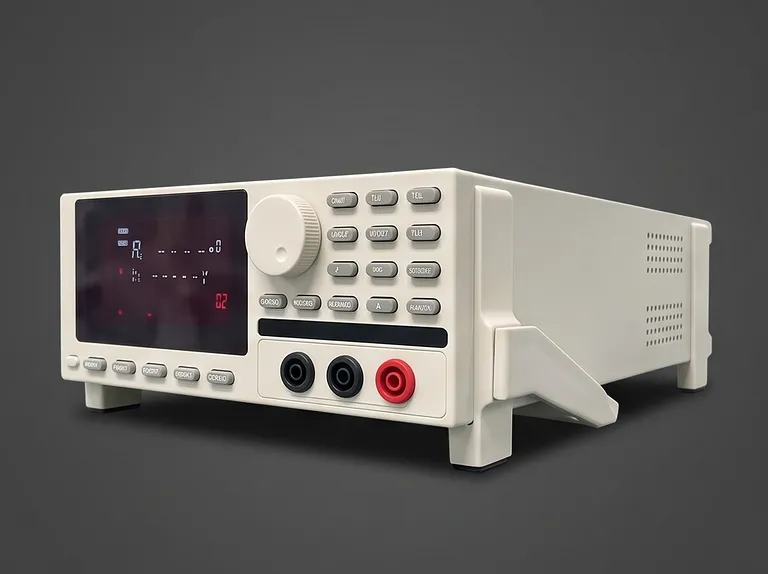

Batterie-Innenwiderstandstester

Produktübersicht

Dieser Batterie-Innenwiderstandstester ist ein präzises Tischgerät zur gleichzeitigen Messung des AC-Innenwiderstands und der DC-Leerlaufspannung von Batterien. Sein Vierleiter-Messprinzip, die leistungsstarke Mikroprozessorsteuerung und das Design mit integrierten Schaltkreisen mit geringer Temperaturdrift unterstützen stabile Niederwiderstandsmessungen, bei denen Leitungswiderstände und Kontaktvariationen andernfalls die Ergebnisse beeinträchtigen könnten. Das Gerät deckt einen weiten Widerstandsanzeigebereich von 0,01 mOhm bis 31,000 Ohm und einen Spannungsanzeigebereich von 0,001 V bis 20,000 V ab.

Das System eignet sich für die Verifizierung in der Produktentwicklung, die Wareneingangsprüfung, die Prozesskontrolle und automatisierte Produktionslinientests. Es kann Trockenbatterien, Lithiumbatterien, Nickel-Metallhydrid-Batterien, Nickel-Cadmium-Batterien, Knopfzellen, zylindrische Zellen, Pouch-Zellen, Power-Batteriepacks, Energiespeicherbatterien und Akkumulatoren bewerten. Es misst zudem die ESR-AC-Impedanz von Superkondensatoren und hilft Laboren und Herstellern dabei, eine konsistente elektrische Prüfmethode für verschiedene Energiespeicherprodukte anzuwenden.

Dieses für anspruchsvolle, wiederholte Tests entwickelte Gerät kombiniert schnelle Reaktionszeiten, wählbare Abtastgeschwindigkeiten, komparatorbasierte Sortierung und flexible Triggeroptionen. Das gelieferte System besteht aus einem Haupttester und Messleitungen, während Kommunikations- und Handler-I/O-Schnittstellen eine praktische Anbindung an Fabrikautomatisierungsanlagen ermöglichen. Eine klare Farbanzeige, Kurzschluss-Nullabgleich über den gesamten Bereich sowie die automatische oder manuelle Widerstandsbereichswahl tragen dazu bei, einen zuverlässigen Betrieb bei routinemäßigen Qualitäts- und Engineering-Workflows aufrechtzuerhalten.

Hauptmerkmale

• Vierleiter-AC-Widerstandsmessung: Das Gerät verwendet eine Vierleiter-Testmethode zur Messung des AC-Innenwiderstands, wodurch der Einfluss von Messleitungs- und Kontaktwiderständen bei Anwendungen mit niedrigem Batteriewiderstand reduziert wird. Diese Architektur ist besonders wertvoll bei der Bewertung von Zellen und Packs, bei denen kleine Widerstandsunterschiede wichtig sind.

• Gleichzeitige AC-IR- und DC-V-Messung: AC-Innenwiderstand und DC-Spannung werden zusammen gemessen, sodass Bediener zwei wesentliche elektrische Parameter in einem Testzyklus überprüfen können. Dies unterstützt schnellere Prüfentscheidungen, ohne dass separate Widerstands- und Spannungsmessgeräte erforderlich sind.

• Breite, hochauflösende Widerstandsabdeckung: Drei Widerstandsbereiche von 300 mOhm, 3 Ohm und 30 Ohm decken Messungen von 0,01 mOhm bis 31,000 Ohm ab. Der 300-mOhm-Bereich bietet eine Auflösung von 10 Mikroohm und unterstützt eine detaillierte Bewertung von niederohmigen Zellverbindungen und Batteriezuständen.

• Stabile 1-kHz-Testquelle: Eine 1 kHz +/-0,2 Hz AC-Quelle liefert ein kontrolliertes Messsignal für die AC-Innenwiderstandsprüfung. Die dedizierte Quelle und die integrierte Steuerschaltung unterstützen den wiederholbaren Vergleich von Batterien, die mit derselben Prüfmethode getestet wurden.

• Präzise DC-Spannungsfähigkeit: Der 20-V-DC-Spannungsbereich zeigt Werte von 0,001 V bis 20,000 V mit einer Auflösung von 1 mV an. Dies ermöglicht eine Spannungsüberprüfung neben der Widerstandsprüfung für einzelne Zellen, Batterieanordnungen und Energiespeichergeräte.

• Wählbare Hochgeschwindigkeits-Abtastung: Es stehen vier Testgeschwindigkeiten zur Verfügung: langsam mit 3-mal/s, mittel mit 10-mal/s, schnell mit 30-mal/s und extra-schnell mit 66-mal/s. Benutzer können ein geeignetes Gleichgewicht zwischen Durchsatz und den anwendbaren Genauigkeitszuschlägen für Entwicklungs-, Inspektions- oder Produktionstests wählen.

• Komparatorsortierung und Datenspeicherung: Dreißig programmierbare Datensätze und eine 10-stufige Sortierung unterstützen eine wiederholbare Pass/Fail-Klassifizierung. Widerstand und Spannung können als Hi, IN oder Lo bewertet werden, wobei die kombinierte Beurteilung über die Schnittstelle, Kontrollleuchten, Summer und externe I/O-Ausgangssignale dargestellt wird.

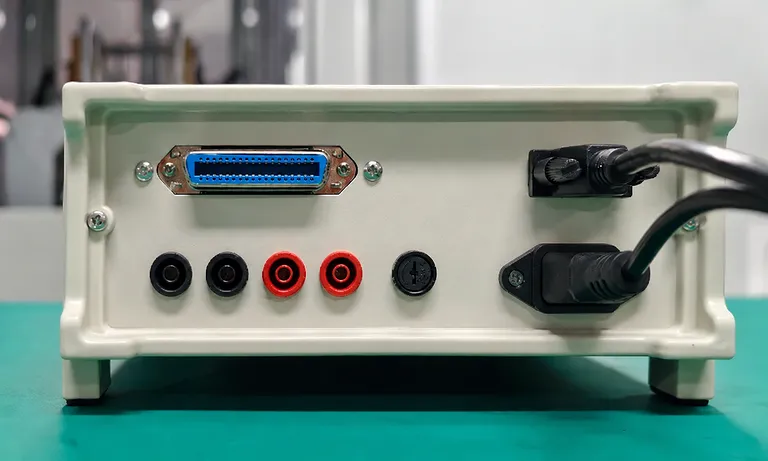

• Automatisierungsbereite Schnittstellen: RS232, RS485, optionales LAN und Handler-I/O bieten mehrere Integrationspfade. SCPI- und Modbus-Protokolle werden über RS232 und RS485 unterstützt, während die optionale LAN-Kommunikation SCPI verwendet, was Engineering-Teams praktische Optionen für die Host-Steuerung und den Anschluss automatisierter Geräte bietet.

• Flexible Triggersteuerung: Interne, manuelle, externe, automatische und Bus-Triggermodi unterstützen sowohl Tischtests als auch kontrollierte automatisierte Sequenzen. Diese Flexibilität ermöglicht den Einsatz des Geräts an bedienergeführten Prüfstationen sowie in maschinengesteuerten Testzellen.

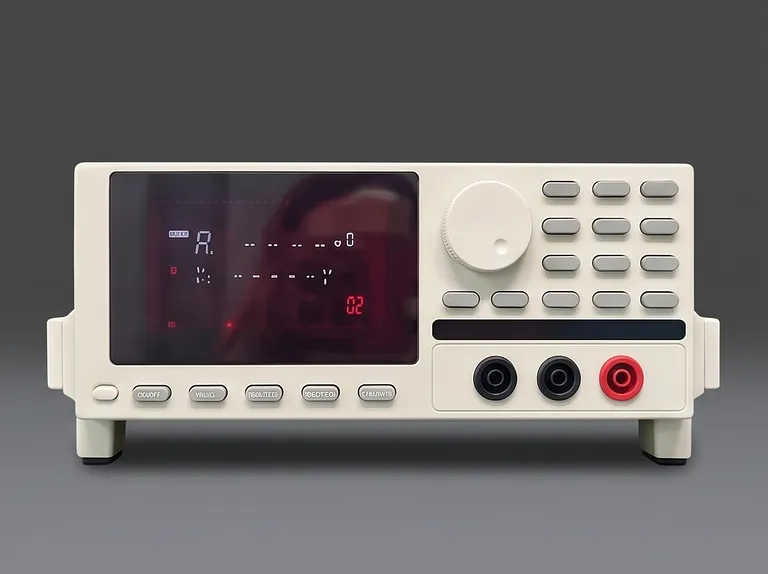

• Praktische Bedienerschnittstelle und Kalibrierung: Ein 3,5-Zoll-TFT-Farb-LCD bietet direkte Sichtbarkeit der Testergebnisse. Der Kurzschluss-Nullabgleich über den gesamten Bereich unterstützt die Korrektur vor der Messung, während die automatische und manuelle Widerstandsbereichswahl den Bedienern die Kontrolle über den Messablauf gibt.

Anwendungen

Technische Spezifikationen

Warum dieses Produkt wählen?

• Fokus auf Niederwiderstandsmessung: Vierleitertests, eine Mindestwiderstandsauflösung von 10 Mikroohm und ein Design mit Steuerschaltung mit geringer Temperaturdrift bieten eine starke technische Basis für zuverlässige Batteriewiderstandsmessungen.

• Effiziente elektrische Prüfung: Die gleichzeitige Messung von AC-Innenwiderstand und DC-Spannung reduziert den Handhabungsaufwand und unterstützt schnellere Prüfentscheidungen in Batterie- und Superkondensator-Test-Workflows.

• Entwickelt für wiederholbare Produktionsentscheidungen: Programmierbare Komparator-Datensätze, 10-stufige Sortierung, Klassenzählung und mehrere Ausgangsanzeigen helfen dabei, Qualitätskontrollkriterien über Bediener und Teststationen hinweg zu standardisieren.

• Integrationsflexibilität: RS232, RS485, optionales LAN, Handler-I/O, SCPI, Modbus und fünf Triggermodi verleihen dem Gerät die Konnektivität, die für Laborsysteme und automatisierungsorientierte Einsätze erforderlich ist.

• Praktischer Betriebsbereich: Drei AC-IR-Bereiche, automatische oder manuelle Bereichswahl, wählbare Testgeschwindigkeiten und Kurzschluss-Nullabgleich über den gesamten Bereich geben technischen Teams die Kontrolle über den Messaufbau und den operativen Durchsatz.

Kontaktieren Sie uns für ein Angebot oder eine maßgeschneiderte Testlösung, die auf Ihre Anforderungen in der Batterieforschung, Inspektion oder automatisierten Produktion abgestimmt ist.
