CNC-Nut- und Vorversiegelungsmaschine für Superkondensator-Gehäuse

Produktübersicht

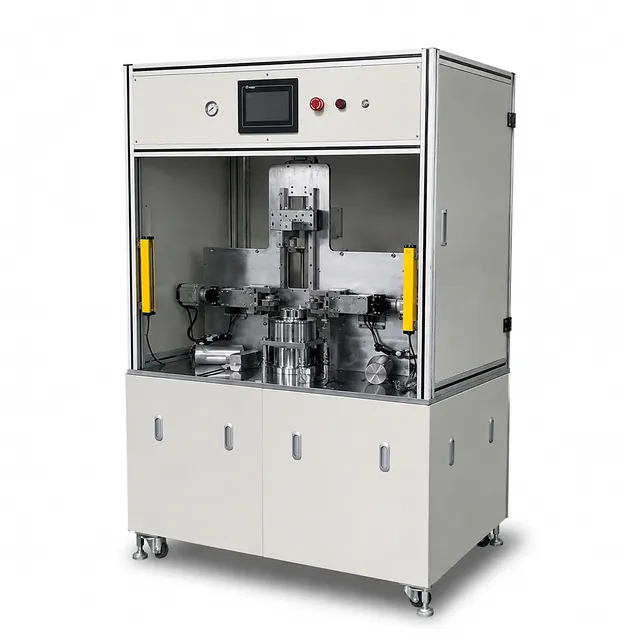

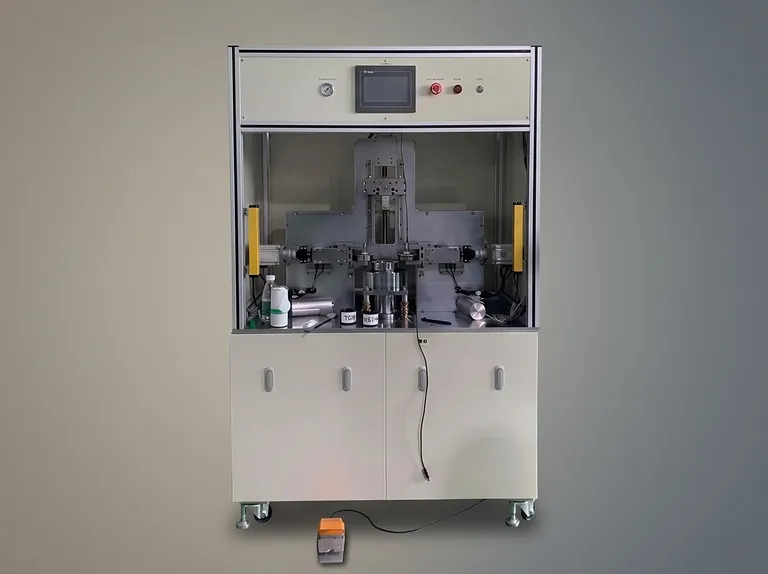

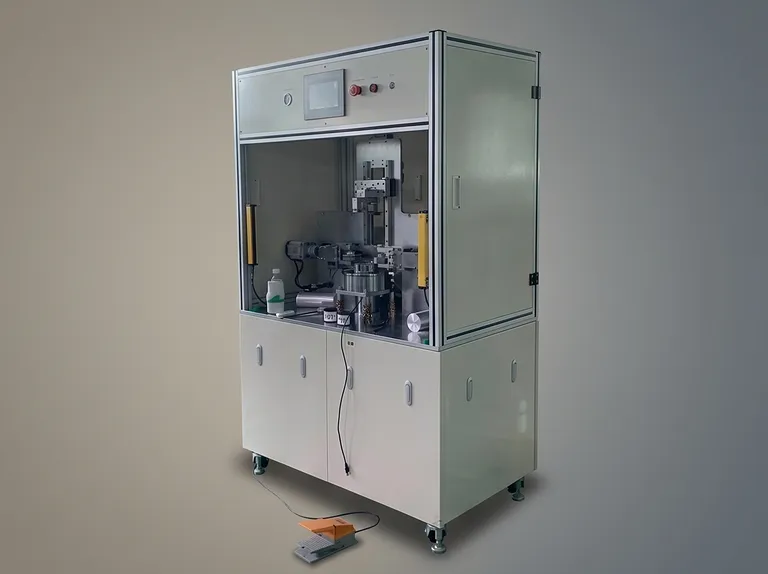

Bei diesem System handelt es sich um eine CNC-Rollnut- und Vorversiegelungsmaschine, die speziell für Superkondensator-Gehäuse entwickelt wurde. Sie kombiniert automatische Hülseneinspannung, kontrollierte Spindelrotation, servogesteuertes Nuten und servogesteuerte Bördelversiegelung in einem koordinierten Prozess. Die Anlage hält den Kondensator konzentrisch während der Rotation, wodurch die Nut- und Versiegelungswerkzeuge unter stabilen, wiederholbaren Bedingungen arbeiten können.

Das Gerät ist für die Phasen des Rollnutens und der Vorversiegelung bei der Herstellung von Superkondensatoren konzipiert. Es eignet sich für Superkondensator-Produkte der Größe 60 mit Längen von H50 bis H204 mm; andere Produktspezifikationen können individuell angepasst werden. Programmierbare Abmessungseinstellungen unterstützen eine effiziente Anpassung an Produktionsanforderungen, ohne dass bei jeder Parameteränderung eine manuelle Positionierung erforderlich ist.

Basierend auf servogetriebenen Schraubantrieben, hochpräzisen Linearführungsbaugruppen, SPS-Steuerung und geschütztem Betrieb ist die Anlage auf konsistente dimensionale Ergebnisse ausgelegt. Ihre Einspannstruktur hält das Werkstück während der Rotation sicher und koaxial, was Herstellern hilft, eine stabile Nut- und Versiegelungsgeometrie über wiederholte Produktionszyklen hinweg beizubehalten.

Hauptmerkmale

• Servogesteuertes Nuten und Versiegeln: Sowohl die Nut- als auch die Versiegelungsfunktion verwenden Servomotoren mit Schraubantrieben. Diese Anordnung steuert präzise den Vorschubweg und die Geschwindigkeit des Werkzeugs und vermeidet gleichzeitig den Rückprall, der bei pneumatischen Zylindern durch Kompressionswiderstand auftritt.

• Programmierbare Abmessungseinstellung: Die Abmessungen für das Nuten und Versiegeln von Superkondensatoren können über die Mensch-Maschine-Schnittstelle (HMI) eingegeben werden. Das Gerät passt sich dann automatisch und präzise an die erforderlichen Sollwerte an, was wiederholbare Formatwechsel unterstützt.

• Kontrollierte mehrstufige Versiegelungsbewegung: Das Versiegelungswerkzeug beginnt mit einer schnellen Annäherung und wechselt zu einer langsamen, allmählichen Formgeschwindigkeit, sobald es den Versiegelungsrand erreicht. Diese Sequenz unterstützt eine kontrollierte Kantenbördelung während der kritischen Vorversiegelungsphase.

• Konzentrische Hülseneinspannung: Eine Einspannstruktur im Hülsenstil spannt den Ring automatisch ein und fixiert den Kondensator konzentrisch. Die stabile Fixierung reduziert die Werkstückbewegung während der Rotation und unterstützt eine hohe koaxiale Ausrichtung.

• Gleichmäßige Nut- und Versiegelungsformung: Das Produkt bleibt fest eingespannt, während die Hauptspindel mit gleichmäßiger Geschwindigkeit rotiert und die Werkzeuge in Position fahren. Diese koordinierte Bewegung fördert ein gleichmäßiges Nuten und Versiegeln mit kontrollierter Rundlaufgenauigkeit.

• Hochpräzise Linearführung: Hochpräzise Linearführungsgruppen steuern die Vorschubbewegung der Werkzeuge. Die geführte Anordnung unterstützt die Genauigkeit beim Nuten und Versiegeln und trägt dazu bei, stabile Abmessungen während des wiederholten Betriebs beizubehalten.

• SPS- und HMI-Betrieb: SPS-Steuerung und eine Mensch-Maschine-Schnittstelle bieten eine klare Parameteranzeige und unterstützen die Integration in automatisierte Fertigungsabläufe. Bediener können relevante Prozessdaten über die Schnittstelle für eine konsistente Ausführung einstellen.

• Intelligentes Schutzgehäuse: Eine intelligente externe Schutzabdeckung verbessert die Betriebssicherheit und Zuverlässigkeit. Das Gehäuse unterstützt zudem eine komfortable Bedienung und ein durchdachtes, praktisches Anlagendesign.

• Langlebige Werkzeugkonfiguration: Die Werkzeuge und Formen sind für eine normale Lebensdauer von über 5 Millionen Zyklen ausgelegt. Dies unterstützt den dauerhaften Einsatz in Produktionsumgebungen, in denen Werkzeugbeständigkeit und Prozesskonsistenz wichtig sind.

Anwendungen

Technische Spezifikationen

Warum dieses Produkt wählen?

• Präzisionsorientierte Formgebungsarchitektur: Servoschraubantriebe, Linearführungsbaugruppen und kontrollierte rotierende Werkzeugbewegungen sind darauf ausgelegt, genaue Nut- und Versiegelungsabmessungen für Superkondensator-Gehäuse zu liefern.

• Zuverlässige Werkstückstabilität: Die Hülseneinspannung fixiert den Kondensator während des Betriebs konzentrisch und sicher, was eine gleichmäßige Verarbeitung ohne Werkstückwackeln unterstützt.

• Produktionsorientierte Haltbarkeit: Werkzeuge und Formen sind für eine normale Lebensdauer von mehr als 5 Millionen Zyklen ausgelegt, was den langfristigen Fertigungseinsatz unterstützt.

• Prozesskonsistenz durch programmierbare Steuerung: SPS-Betrieb und HMI-Parametereinstellung ermöglichen wiederholbare Abmessungsanpassungen für Nut- und Versiegelungsanforderungen.

• Praktische Integration und Betriebsschutz: Das intelligente Schutzgehäuse, definierte Versorgungsanforderungen und die Anpassungsfähigkeit unterstützen eine zuverlässige Installation in Fertigungsumgebungen für Superkondensatoren.

Kontaktieren Sie uns für ein Angebot oder eine maßgeschneiderte Lösung, die für Ihre Superkondensator-Gehäuseabmessungen und Produktionsanforderungen konfiguriert ist.
