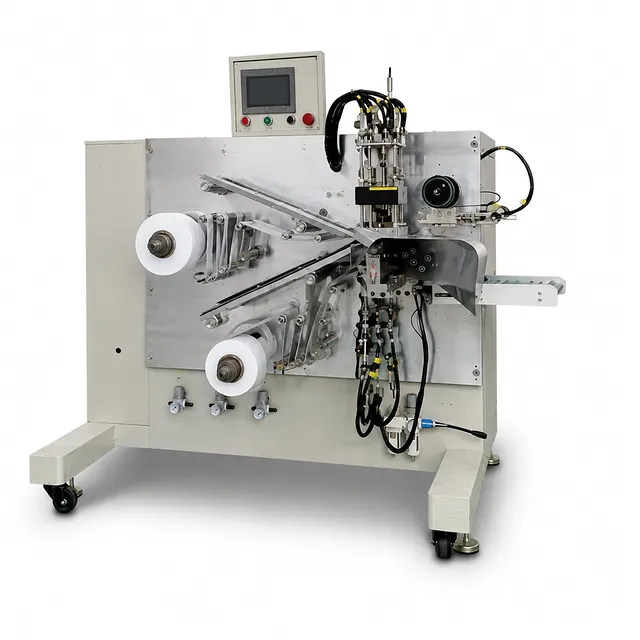

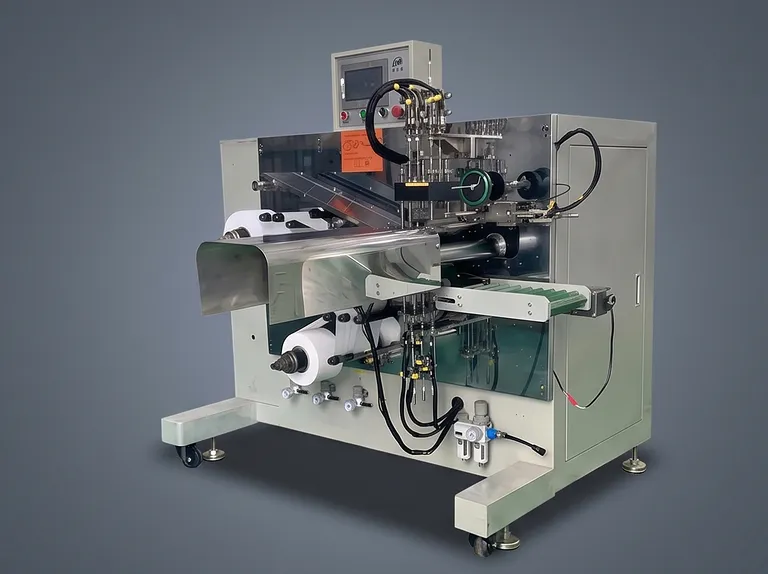

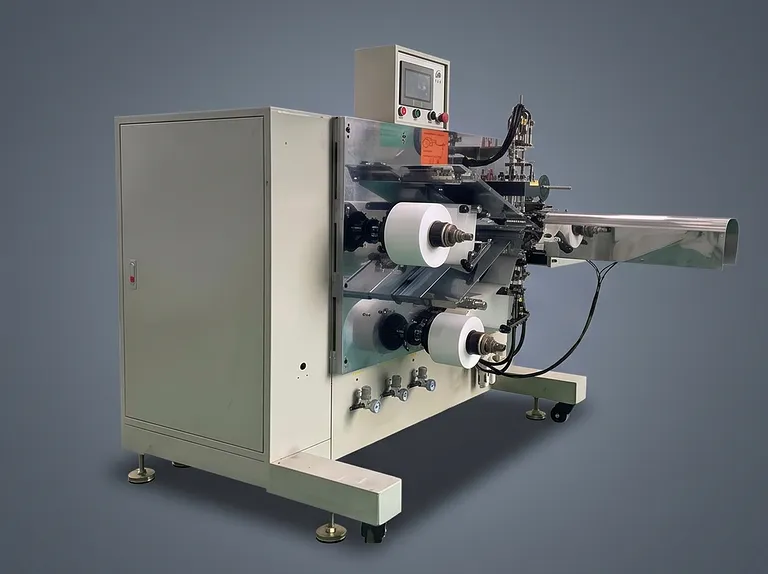

Halbautomatische Superkondensator-Wickelmaschine für zylindrische Lithium-Ionen-Zellen

Produktübersicht

Dieses halbautomatische Wickelsystem wurde für das präzise Wickeln von zylindrischen Lithium-Ionen-Batteriezellen entwickelt. Die Bediener führen die positiven und negativen Elektrodenfolien manuell in den Wickelbereich ein, wo die Anlage sie mit Separator-Material verschachtelt, den programmierten Wickelprozess durchführt, automatisch Endband anbringt und die fertige Zelle automatisch auswirft. Die Architektur mit Ein-Nadel-Durchlaufwicklung unterstützt eine präzise Formgebung bei gleichzeitig einfachem Nadelwechsel.

Die Ausrüstung eignet sich für die Entwicklung zylindrischer Zellen, die Pilotproduktion und Fertigungsprozesse, die ein kontrolliertes Wickeln von Elektroden- und Separatormaterialien erfordern. Sie unterstützt Separator- und Elektrodenbreiten von 33-150 mm und nimmt zylindrische Zellen mit einem Außendurchmesser von ∮35-62 mm auf. Der Prozess ist so ausgelegt, dass die spezifizierte Schichtbeziehung erreicht wird: Der Separator umhüllt die negative Elektrode und die negative Elektrode umhüllt die positive Elektrode.

Aufgebaut um dedizierte Baugruppen für Wickeln, Stationstransfer, Separatorabwicklung, Elektrodenführung, Bandagierung, Entladung und Steuerung, ist diese Einheit für einen wiederholbaren Betrieb konfiguriert. Aktive Separatorabwicklung, einstellbare Wickelgeschwindigkeit, Staubentfernung und kontrollierte transversale Bandplatzierung tragen dazu bei, eine stabile Verarbeitung unter definierten Material- und Ausrichtungsbedingungen aufrechtzuerhalten.

Hauptmerkmale

• Ein-Nadel-Durchlaufwickelstruktur: Zwei Wickelbaugruppen verwenden eine Einkopf-Durchlaufwickelkonfiguration, um die Wickelgenauigkeit zu unterstützen und den Wechsel der Wickelnadel zu erleichtern. Nadelspezifikationen sind je nach Kundenwunsch von ∮6 mm bis ∮10 mm erhältlich.

• Halbautomatischer Prozessablauf: Die Bediener legen die positiven und negativen Elektrodenfolien ein, während dieses System das Wickeln, den Nadelwechsel, das Anbringen des Endbandes und die Zellenentladung automatisch durchführt. Diese Arbeitsteilung unterstützt die direkte Kontrolle durch den Bediener bei der Materialeingabe bei gleichzeitiger automatischer Handhabung der nachfolgenden Wickelvorgänge.

• Aktive doppelte Separatorabwicklung: Zwei Separatorabwicklungsbaugruppen wickeln die Separatorrollen aktiv mittels pneumatischer Einstellungssteuerung ab. Eine Steuerungsmethode über Näherungsschalter passt die Spannung während des Wickelns automatisch und sanft an, was dazu beiträgt, eine kontrollierte Separatorzufuhr während des gesamten Zyklus aufrechtzuerhalten.

• Einstellbare Wickelgeschwindigkeit: Die Geschwindigkeit der Wickelnadel ist einstellbar, sodass der Betriebsprozess auf das gewählte Material und die Wickelanforderungen abgestimmt werden kann. Dies bietet eine kontrollierbare Betriebsvariable für das Wickeln zylindrischer Zellen anstelle einer festen Wickelbedingung.

• Transversale Anbringung des Endbandes: Das Endband wird transversal angebracht, wobei das Band senkrecht zur Elektrodenfahne steht. Das Band wird flach aufgebracht, seine Position kann präzise gesteuert werden, und die Methode ist so konzipiert, dass ein straffes Ziehen der Zelle während des Bandagierens vermieden wird.

• Definierte Wickelabfolge von Elektrode und Separator: Der Prozess ist so konfiguriert, dass der Separator die negative Elektrode vollständig umhüllt und die negative Elektrode die positive Elektrode umhüllt. Das Vorwickeln des Separators verwendet einen Zahnklingenprozess, der darauf abzielt, die benötigte Vorwickellänge des Separators zu reduzieren.

• Integrierte Elektroden-Staubentfernung: Eine dedizierte Vorrichtung zur Staubentfernung von Elektrodenfolien ist in der Prozessausrüstung enthalten. Dies unterstützt eine sauberere Elektrodenhandhabung vor und während des Wickelvorgangs.

• Bequeme Materialführung und Umrüstung: Zwei Elektrodenführungsbaugruppen bieten eine einseitige Einstellung für eine bequeme Einrichtung. Die Ausrüstung ist für eine bequeme Bedienung konzipiert, wobei Einstellungs- und Spezifikationsänderungen als einfach und schnell beschrieben werden.

• Kontrollierte Ausrichtungsfähigkeit: Wenn die zugeführten Elektroden- und Separatormaterialien die angegebenen Bedingungen für Breite, Krümmung und Rollenform erfüllen, kann der Wickelprozess Ausrichtungsfehler von Separator und Elektrode von unter ±0,5 mm erreichen. Die Ausrichtung des fertigen Querschnitts ist mit ±0,5 mm spezifiziert.

• Automatischer Stationstransfer und Entladung: Eine Stationstransferbaugruppe bewegt das Werkstück zwischen der Wickelstation und der Bandagierstation. Eine kombinierte Bandagier- und Entladebaugruppe vervollständigt das Anbringen des Endbandes und den automatischen Zellenauswurf nach dem Wickeln.

Anwendungen

Technische Spezifikationen

Warum dieses Produkt wählen

• Zweckgebundene Wickelarchitektur: Die Anordnung mit zwei Sätzen Einkopf-Durchlaufwicklung, dediziertem Stationstransfer sowie integrierten Bandagier- und Entladefunktionen bietet eine vollständige Ausrüstungskonfiguration für den angegebenen Wickelprozess zylindrischer Zellen.

• Messbare Ausrichtungssteuerung: Unter den spezifizierten Bedingungen für eingehendes Material unterstützt dieses System Ausrichtungsfehler von Separator und Elektrode von unter ±0,5 mm, wobei die Ausrichtung des fertigen Querschnitts mit ±0,5 mm spezifiziert ist.

• Stabile Separatorhandhabung: Die doppelte aktive Separatorabwicklung mit pneumatischer Einstellung und Näherungsschalter-Spannungssteuerung ist darauf ausgelegt, Spannungsänderungen während des Wickelns zu glätten und eine konsistente Separatorzufuhr zu unterstützen.

• Praktischer Produktionsbetrieb: Die manuelle Elektrodenzuführung wird mit automatischem Wickeln, Nadelwechsel, transversaler Bandanbringung und Entladung kombiniert. Einseitige Elektrodenführung und bequemer Nadelwechsel unterstützen eine effiziente Einstellung und Spezifikationsumstellung.

• Prozessorientierte Verarbeitungsqualität: Integrierte Staubentfernung, kontrollierte transversale Bandplatzierung, Separator-Außenumhüllungs-Finish und die angegebene Qualifikationsrate von ≥98% (ohne nicht-ausrüstungsbedingte Faktoren) konzentrieren die Ausrüstung auf einen zuverlässigen Ausstoß gewickelter Zellen.

Kontaktieren Sie uns für ein Angebot oder eine kundenspezifische Konfiguration, die auf Ihre Abmessungen der zylindrischen Zellen, Wickelnadelanforderungen und Materialspezifikationen abgestimmt ist.
