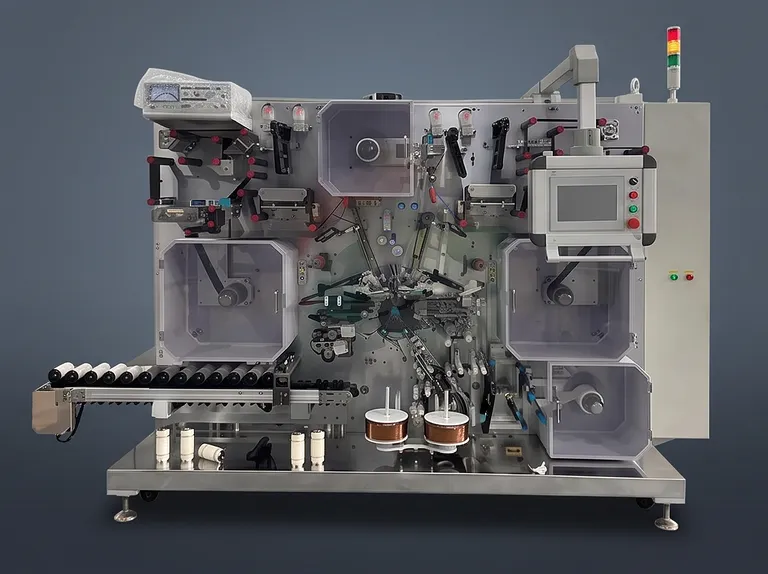

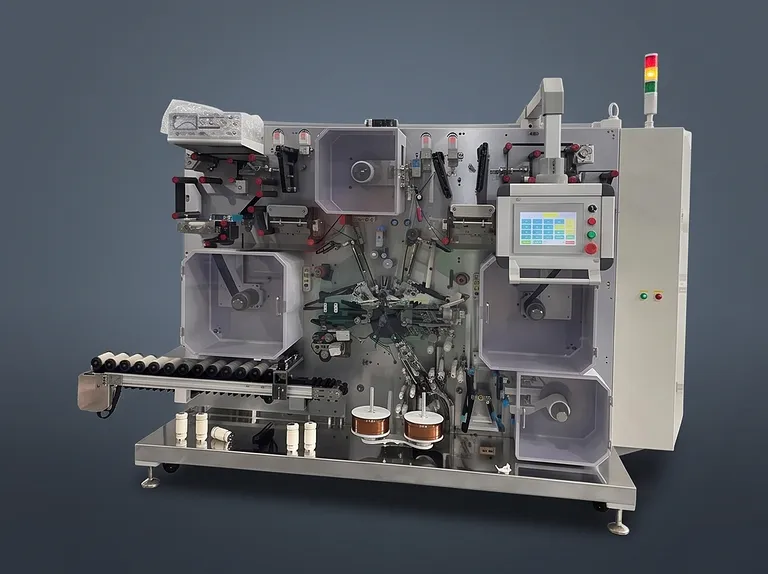

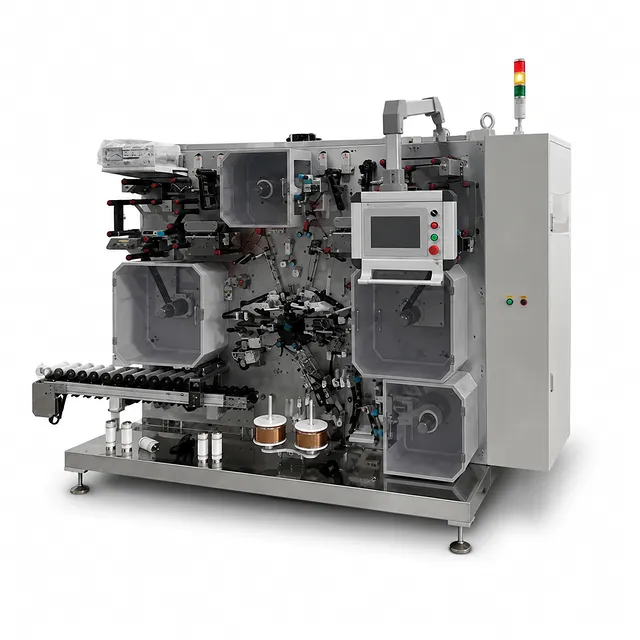

Vollautomatische Wickelmaschine für Superkondensator-Elektrodenseparatoren

Produktübersicht

Diese vollautomatische Superkondensator-Wickelmaschine wurde entwickelt, um positive Elektrodenfolien, negative Elektrodenfolien, Separatoren, Abschlussbänder und Schutzbänder zu präzise gewickelten Elektrodengruppen zusammenzufügen. Das Bedienpersonal legt die Materialrollen und Bänder manuell ein, woraufhin die Anlage den definierten Wickelablauf gemäß den festgelegten Produkt- und Prozessanforderungen automatisch ausführt. Integrierte Längenerkennung, Zugspannungsregelung, Ausrichtungskorrektur, Kurzschlussprüfung und Qualitätsklassifizierung unterstützen einen kontrollierten und reproduzierbaren Produktionsprozess.

Die Anlage eignet sich für die Herstellung von Superkondensator-Elektrodengruppen in Batterie- und Energiespeicherlaboren, Pilotproduktionslinien, Forschungszentren für fortschrittliche Materialien sowie in Fertigungsumgebungen, die eine gleichbleibende Wickelqualität erfordern. Ihr stabiler Betriebszustand und die Prozesssicherheit machen sie geeignet für wiederholte Entwicklungsreihen, Produktionsvalidierungen und anspruchsvolle prozessgesteuerte Anwendungen, bei denen Materialausrichtung, Maßhaltigkeit und elektrische Integrität die nachgelagerte Zellleistung direkt beeinflussen.

Hauptmerkmale

• Automatische Elektrodengruppen-Wicklung: Nach dem manuellen Einlegen der positiven Elektrode, der negativen Elektrode, des Separators, des Abschlussbandes und des Schutzbandes führt das System den programmierten Wickelvorgang automatisch aus, um eine konsistente Elektrodengruppenbildung zu gewährleisten.

• Integrierter Prozessablauf: Die Anlage kombiniert die Zuführung von Separator, Abschluss- und Schutzband, Elektrodenzuführung, Prüfung der Folienverbindungsbänder, Wickeln, Längensteuerung, Bandapplikation, Kurzschlussprüfung und Klassifizierung von Gutprodukten in einem koordinierten Arbeitsablauf.

• Kontrollierte Materialspannung: Die automatische Zugspannungsregelung trägt dazu bei, eine stabile Materialhandhabung während des gesamten Wickelvorgangs aufrechtzuerhalten. Dies unterstützt eine gleichmäßige Lagenplatzierung und reduziert Prozessschwankungen, die durch inkonsistente Bahnspannung verursacht werden.

• Automatische Ausrichtungskorrektur: Die automatische Abweichungskorrektur hält Elektroden und Separatoren während des Betriebs korrekt positioniert. Eine stabile Ausrichtung ist für eine reproduzierbare Geometrie der Elektrodengruppe und eine zuverlässige nachgelagerte Montage unerlässlich.

• Längenerkennung und -steuerung: Die Längenerkennung verifiziert das Wickelmaterial und unterstützt kontrollierte Abmessungen der Elektrodengruppe. Dies ermöglicht eine Produktion gemäß vordefinierten Produktspezifikationen und Prozessanforderungen.

• Prüfung der elektrischen Integrität: Die integrierte Kurzschlussprüfung prüft die fertig gewickelten Gruppen vor der Klassifizierung. Eine frühzeitige Erkennung trägt dazu bei, dass fehlerhafte Einheiten nicht in nachfolgende Montage- oder Prüfschritte gelangen.

• Automatisierte Qualitätsklassifizierung: Das Gerät unterscheidet nach der Inspektion und Prüfung zwischen qualifizierten Produkten, was eine effizientere Handhabung und eine klarere Trennung von akzeptablen und potenziell fehlerhaften Elektrodengruppen ermöglicht.

• Stabile industrielle Konstruktion: Die Anlage ist für einen zuverlässigen Betrieb unter definierten Labor- und Produktionsbedingungen ausgelegt. Ihre 3.000 kg schwere Struktur und die geschlossene Bauweise bieten eine solide Plattform für reproduzierbare Wickelleistung.

• Umfassende Materialkompatibilität: Das Zuführsystem nimmt positive und negative Elektrodenrollen mit Längen von 600 bis 6000 mm, Breiten von 80 bis 160 mm und Dicken von 100 bis 320 μm auf, während das Separatorsystem Breiten von 80 bis 160 mm und Dicken von 16 bis 50 μm unterstützt.

Anwendungen

Technische Spezifikationen

Anlagen- und Prozessfähigkeiten

Prozessablauf

Materialspezifikationen

Betriebsbedingungen und Installationsanforderungen

Warum dieses Produkt wählen?

• Integrierte Prozesssteuerung: Zuführung, Wickeln, Längensteuerung, Bandapplikation, elektrische Prüfung und Qualitätsklassifizierung sind auf einer Anlagenplattform koordiniert, was manuelle Übergaben reduziert und die Prozessrückverfolgbarkeit verbessert.

• Präzisionsorientierter Betrieb: Automatische Zugspannungsregelung, Ausrichtungskorrektur, Längenerkennung und Kurzschlussprüfung adressieren die Variablen, die die Konsistenz der Elektrodengruppe und die nachgelagerte Zuverlässigkeit am direktesten beeinflussen.

• Robuste Anlagenplattform: Die massive 3.000-kg-Konstruktion und die geschlossene Konfiguration von 2500 L × 1700 B × 2000 H bieten ein stabiles Fundament für einen kontinuierlichen, reproduzierbaren Betrieb in kontrollierten Labor- oder Produktionsumgebungen.

• Breites Materialspektrum: Die Unterstützung für mehrere Elektroden- und Separatordicken, Breiten, Rollendurchmesser und definierte Innendurchmesser bietet Forschungs- und Produktionsteams Flexibilität bei verschiedenen Superkondensatordesigns.

• Produktionsorientierte Qualitätssicherung: Automatisierte Inspektion und Klassifizierung von Gutprodukten helfen dabei, elektrische und prozessuale Probleme frühzeitig zu erkennen, was ein effizienteres Qualitätsmanagement unterstützt und das Risiko verringert, dass ungeeignete gewickelte Gruppen in spätere Vorgänge gelangen.

Kontaktieren Sie uns für ein Angebot, eine Anwendungsbewertung oder eine maßgeschneiderte Wickellösung, die auf Ihre Superkondensatormaterialien und Prozessanforderungen abgestimmt ist.
