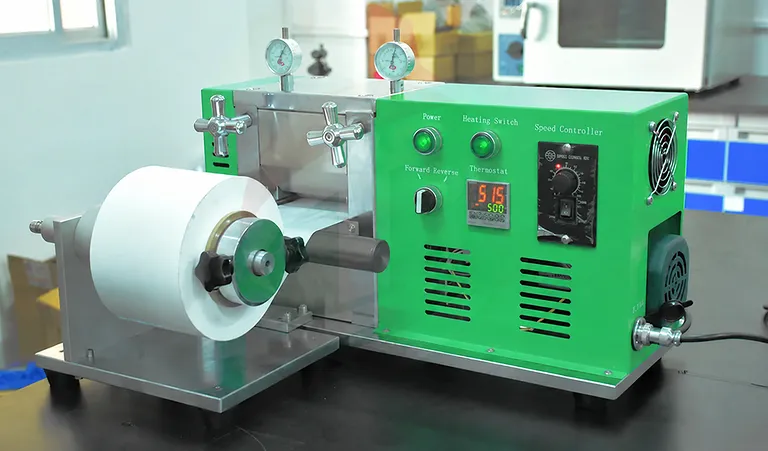

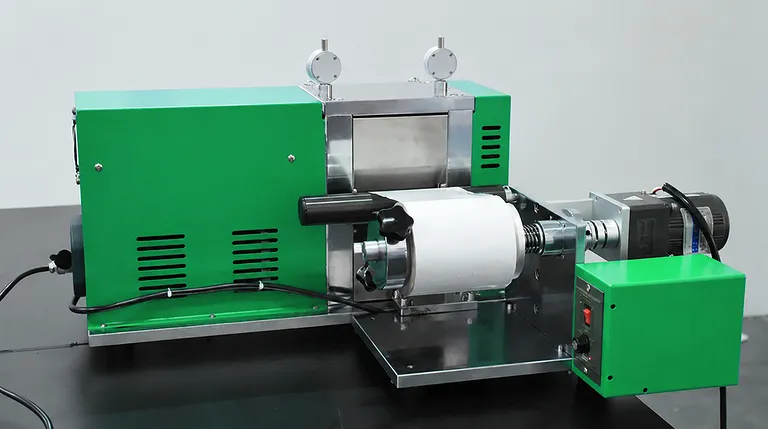

200 mm Rolle-zu-Rolle-Filmabwickel- und Aufwickelmaschine

Produktübersicht

Dieses 200 mm Rolle-zu-Rolle-System ist für das kontrollierte Abwickeln und Aufwickeln von kontinuierlichen Bahnmaterialien in Laborumgebungen konzipiert. Die Ausrüstung verwendet separate Abwickel- und Aufwickelabschnitte und ist für den Betrieb zusammen mit einer kompatiblen kleinen Labor-Zweiwalzenmaschine vorgesehen. Ihre kompakte Konfiguration unterstützt die Rollenhandhabung dort, wo ein stabiler Bahntransport, kontrollierte Spannung und eine effiziente Materialrückgewinnung erforderlich sind.

Das System eignet sich für die Verarbeitung von Lithium-Ionen-Batterieelektroden, einschließlich des Walzens von positiven und negativen Elektrodenfolien. Es kann auch optische Filme, Funktionsfilme und andere rollenbasierte Materialien verarbeiten. Mit einer maximalen mechanischen Geschwindigkeit von 1,5 m/min unterstützt die Einheit den kontinuierlichen Laborbetrieb bei gleichzeitig praktischem Maßstab für die Prozessentwicklung und Evaluierung kleiner Chargen.

Aktives Aufwickeln und eine Open-Loop-Zugspannungsregelung mit konstantem Drehmoment bieten eine einfache Methode zur Steuerung der Bahnspannung während der Materialaufnahme. Eine maximale Spannung von 50 N, Drei-Zoll-Rollenkerne und Rollendurchmesser bis zu 200 mm ermöglichen eine wiederholbare Handhabung einer Reihe von Labormaterialien. Die separaten Module, der geringe Strombedarf und die verfügbare 110-VAC-Anpassung machen die Ausrüstung für die Integration in Forschungsworkstations geeignet.

Hauptmerkmale

• 200 mm Bahnbreite: Die 200 mm Führungsrollenbreite nimmt Rollen im Labormaßstab auf und bietet eine definierte Arbeitsbreite für Elektrodenfolien, optische Filme, Funktionsfilme und ähnliche kontinuierliche Materialien.

• Separate Abwickel- und Aufwickelstruktur: Die Abwickel- und Aufwickelabschnitte sind als separate Module konfiguriert. Diese Anordnung ermöglicht es, die Ausrüstung mit einer kompatiblen Labor-Zweiwalzenmaschine abzustimmen und je nach Arbeitsablauf um die Hauptverarbeitungseinheit herum zu positionieren.

• Aktives Aufwickeln: Der Aufwickelabschnitt nimmt das verarbeitete Material aktiv auf, anstatt sich ausschließlich auf eine passive Materialbewegung zu verlassen. Dies unterstützt eine geordnete Rollenbildung während des Dauerbetriebs.

• Open-Loop-Zugspannungsregelung mit konstantem Drehmoment: Die Konstant-Drehmoment-Regelung bietet einen direkten und praktischen Ansatz für die Bahnhandhabung. Das System unterstützt eine Zugspannungsregelung bis zu 50 N für Laborprozesse, die eine kontrollierte Materialbewegung während des Walzens oder Filmtransports erfordern.

• Dauerbetriebsmodus: Der kontinuierliche Betrieb unterstützt eine nachhaltige Bahnbearbeitung anstelle einer intermittierenden manuellen Handhabung. Dies ist nützlich bei der Bewertung des Elektrodenkalandrierverhaltens, der Rollenqualität und der Materialkonsistenz über eine längere Probenlänge.

• Mechanische Laborgeschwindigkeit: Eine maximale Geschwindigkeit von 1,5 m/min bietet Bedienern eine kontrollierte Verarbeitungsrate, die für die Entwicklung im Labormaßstab, den Parametervergleich und kleine Rolle-zu-Rolle-Versuche geeignet ist.

• Drei-Zoll-Rollenkern-Kompatibilität: Die Abwickel- und Aufwickelwellen sind für Drei-Zoll-Rollenkerne ausgelegt, was ein gängiges Montageformat für Labormaterialrollen bietet und die Vorbereitung zwischen Experimenten vereinfacht.

• Kompakte integrierte Stellfläche: Der Abwickelabschnitt misst 300 mm Breite, 250 mm Tiefe und 280 mm Höhe, während der Aufwickelabschnitt 300 mm Breite, 350 mm Tiefe und 280 mm Höhe misst. Die definierten Abmessungen helfen Benutzern bei der Planung der Platzierung auf dem Arbeitstisch oder in der Anlagenlinie.

• Geringer Strombedarf: Mit einer Nennleistung von 100 W und einem einphasigen 220-VAC-Betrieb kann die Ausrüstung in die Standard-Laborinfrastruktur integriert werden. Eine 110-VAC-Version kann bei Bedarf durch die Installationsumgebung angepasst werden.

Anwendungen

Technische Spezifikationen

Die 200 mm Führungsrollenbreite definiert die nominelle Handhabungsbreite im Labor, während der maximale Rollendurchmesser von 200 mm die unterstützte Rollengröße für das Ab- und Aufwickeln festlegt. Benutzer sollten die tatsächliche Bahndicke, den Rollenaufbau, den Kernzustand und die Materialeigenschaften bestätigen, bevor sie Prozesseinstellungen für eine bestimmte Anwendung auswählen.

Die maximale mechanische Geschwindigkeit beträgt 1,5 m/min und die maximale kontrollierte Spannung 50 N. Diese Werte bieten die grundlegenden Betriebsgrenzen für Laborversuche. Die tatsächlichen Einstellungen sollten entsprechend dem Bahnmaterial, der Rollenqualität, dem erforderlichen Wickelzustand und den Betriebsanforderungen der angeschlossenen Zweiwalzenmaschine ausgewählt werden.

Die Abwickel- und Aufwickelmodule haben unterschiedliche Tiefen, da jeder Abschnitt eine andere Handhabungsfunktion ausführt. Die Abwickel-Stellfläche ist 300 mm breit, 250 mm tief und 280 mm hoch. Die Aufwickel-Stellfläche ist 300 mm breit, 350 mm tief und 280 mm hoch. Diese Abmessungen sollten bei der Planung des Abstands zwischen den Rollenhandhabungsabschnitten und der zugehörigen Walzenausrüstung berücksichtigt werden.

Der elektrische Eingang ist als einphasige 220 VAC mit einer Toleranz von ±10 % bei 50 Hz oder 60 Hz spezifiziert. Eine 110-VAC-Version kann für Installationen angepasst werden, die einen anderen Standardanschluss erfordern. Die Nennleistung von 100 W unterstützt die Integration in Laborarbeitsbereiche, in denen kompakte Ausrüstung und ein moderater Strombedarf wichtige Überlegungen sind.

Warum dieses Produkt wählen

• Speziell für die Labor-Rollenhandhabung entwickelt: Die separate Abwickel- und Aufwickelkonfiguration ist auf die Integration mit kleiner Labor-Zweiwalzen-Verarbeitungsausrüstung ausgelegt, wodurch das System für kontrollierte Entwicklungsabläufe anstelle des allgemeinen Materialtransports geeignet ist.

• Konsistentes Bahnmanagement: Aktives Aufwickeln in Kombination mit einer Open-Loop-Konstant-Drehmoment-Regelung bietet eine definierte Betriebsmethode für das Sammeln kontinuierlicher Materialien und die Verwaltung der Spannung innerhalb der 50-N-Maximalspezifikation.

• Effiziente Nutzung des Laborplatzes: Kompakte, klar definierte Modulabmessungen und ein Gesamtgewicht von ca. 35 kg vereinfachen die Installationsplanung, den Standortwechsel und die Integration in Forschungsworkstations.

• Breite Materialvielfalt: Dieselbe Ausrüstung kann Lithium-Ionen-Batterie-Elektrodenfolien, optische Filme, Funktionsfilme und andere rollenbasierte Materialien innerhalb ihrer Breiten-, Durchmesser-, Geschwindigkeits- und Spannungsgrenzen unterstützen.

• Anpassungsfähige elektrische Konfiguration: Der standardmäßige einphasige 220-VAC-Eingang unterstützt gängige Laborinstallationen, während eine angepasste 110-VAC-Versorgung zusätzliche Flexibilität für unterschiedliche Anlagenanforderungen bietet.

Kontaktieren Sie uns für ein Angebot, eine Anwendungsprüfung oder eine maßgeschneiderte Rolle-zu-Rolle-Lösung, die auf Ihr Material, die angeschlossene Verarbeitungsausrüstung und Ihren Laborarbeitsablauf abgestimmt ist.
