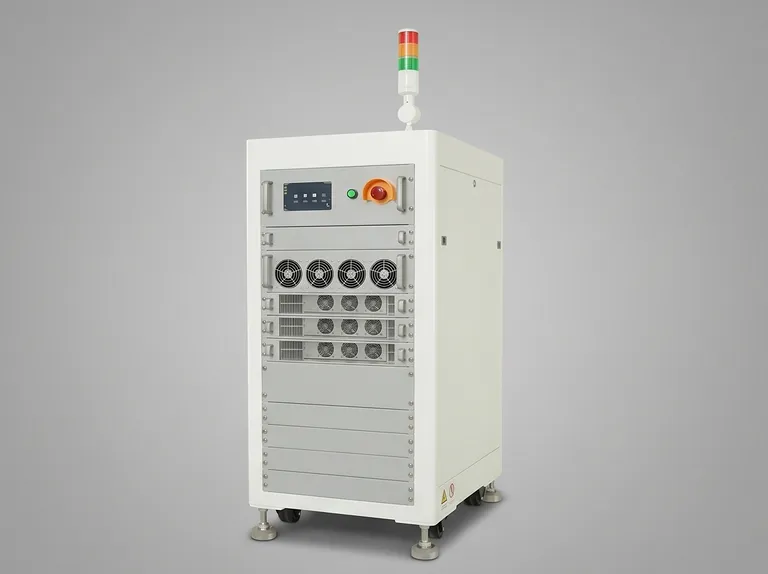

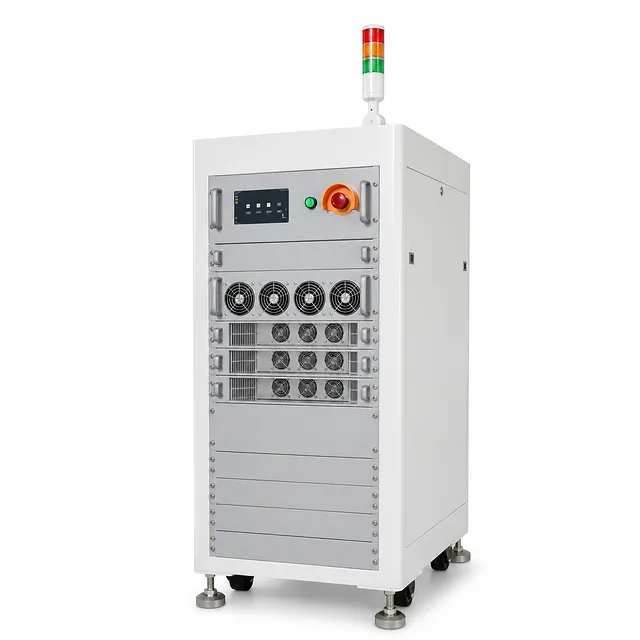

50V 500A Lithium-Batterietester

Produktübersicht

Dieser Hochstrom-Lithium-Batterietester wurde für die kontrollierte Lade- und Entladebewertung von großformatigen Zellen, Modulen und Batterieeinheiten innerhalb eines 50-V-Betriebsbereichs entwickelt. Seine 25-kW-Einkanal-Leistungsfähigkeit, der 500-A-Strombereich, die Vierleiter-Messung und die duale Closed-Loop-CC-CV-Architektur bieten Laboren eine stabile Plattform für anspruchsvolle elektrische Charakterisierungen. Die unabhängige Kanalsteuerung unterstützt eine disziplinierte Testdurchführung und hilft Anwendern, reproduzierbare Daten zu Spannung, Strom, Kapazität und Widerstand zu erhalten.

Das Gerät eignet sich für die Batterie-F&E, die Qualifizierung von Eingangszellen, Validierungslabore, Pilotlinienentwicklung und fortgeschrittene Materialforschung. Es unterstützt Testmodi für Konstantstrom, Konstantspannung, Konstantleistung und Konstantwiderstand, was es praktisch für Zyklenlebensdauerstudien, Ratenfähigkeitsbewertungen, Impulscharakterisierungen und die Simulation von Einsatzbedingungen macht. Optionale Zusatzmessungen erweitern die Sichtbarkeit auf Batterieoberflächentemperatur, Anschlusstemperatur und externe Spannungssignale.

Dieses für den dauerhaften Laborbetrieb konzipierte System kombiniert MOSFET-Leistungssteuerung, hochauflösende Messung, schnelle Stromreaktion und geschichtete Schutzfunktionen. Zentralisiertes MySQL-Datenmanagement, Ethernet-Kommunikation, Barcode-Rückverfolgbarkeit und Offline-Testfähigkeit unterstützen eine zuverlässige Ausführung und effiziente Überprüfung hochwertiger Testprogramme unter kontrollierten Betriebsbedingungen.

Hauptmerkmale

• Hochstrom-25-kW-Testkapazität: Das Gerät bietet eine Strommessfähigkeit von 2,5 A bis 500 A pro Kanal und eine Einkanal-Ausgangsleistung von 25 kW. Diese Kapazität unterstützt intensive Lade- und Entladetests, bei denen hohe Ströme und eine kontrollierte Leistungsabgabe unerlässlich sind.

• Duale Closed-Loop-CC-CV-Steuerung: Konstantstrom- und Konstantspannungsquellen nutzen eine duale Closed-Loop-Struktur. Ein sanfter Übergang von Konstantstrom zu Konstantspannung hilft, Stromspitzen zu vermeiden und reduziert die Auswirkungen hoher Ströme auf die Batterie bei Ladeende.

• Hochauflösende elektrische Messung: Spannungs- und Strommessungen nutzen eine 24-Bit-Auflösung mit einer Spannungsgenauigkeit von +/-0,02 % vom Endwert (FS) und einer unabhängigen Stromgenauigkeit von +/-0,05 % vom Endwert (FS). Vierleiter-Anschlüsse am gemeinsamen Lade-/Entladeanschluss unterstützen zuverlässige Messungen bei hohen Strömen.

• Schnelle dynamische Reaktion: Die Stromreaktionszeit beträgt <=3 ms, die Stromübergangszeit <=6 ms und die minimale Prozessschrittdauer beträgt 0,1 s. Diese Fähigkeiten ermöglichen es dem Gerät, programmierten Profilen effizient zu folgen und zeitkritische Charakterisierungsaufgaben zu unterstützen.

• Flexible Lade- und Entlademodi: Benutzer können Konstantstrom-, Konstantspannungs-, Konstantstrom-Konstantspannungs- und Konstantleistungsladung sowie Konstantstrom-, Konstantspannungs-, Konstantleistungs- und Konstantwiderstandsentladung konfigurieren. Spannung, Strom, relative Zeit, Kapazität und -DeltaV stehen als anwendbare Abschaltbedingungen zur Verfügung.

• Profil- und Impulstestprogrammierung: Die tabellenbasierte Bearbeitung unterstützt die Simulation von Betriebsbedingungen mit bis zu 1 Million heruntergeladenen Zeilen. Ein Impulsschritt kann 32 verschiedene Impulse enthalten, nutzt eine minimale Impulsbreite von 100 ms und kann innerhalb eines Impulsschritts kontinuierlich zwischen Laden und Entladen umschalten.

• Integrierte DCIR-Bewertung: Das System unterstützt die DCIR-Berechnung unter Verwendung benutzerdefinierter Abtastpunkte. Dies ermöglicht es Teams, die Bewertung des Gleichstrom-Innenwiderstands an ihre eigenen Impulsverfahren anzupassen und das Widerstandsverhalten zusammen mit dem elektrischen Hauptprotokoll zu überprüfen.

• Geschichteter Betriebsschutz: Konfigurierbare Softwaregrenzwerte decken obere und untere Spannung, oberen und unteren Strom sowie Verzögerungszeit ab, während der Hardwareschutz Verpolungs-, Überspannungs-, Überstrom- und Übertemperaturschutz umfasst. Netzseitige Vorkehrungen umfassen Schutz gegen Überspannung, Inselbildung, Frequenz-, Spannungs- und Phasenausfall.

• Rückverfolgbare Dateninfrastruktur: Testdaten können zentral in einer MySQL-Datenbank verwaltet, als Excel- oder Txt-Dateien exportiert und durch anpassbare Diagramme mit vier Y-Achsen überprüft werden. Barcode-Scannen unterstützt die Verwaltung historischer Daten und die Rückverfolgbarkeit über den Batterie-Barcode.

• Optionale prozesssynchronisierte Zusatzüberwachung: Optionale zusätzliche Temperatur- und Spannungskanäle binden ihre Messungen an die Hauptspannungs- und Stromdaten. Die gemessene Temperatur kann während des Tests auch als Prozessschritt-Steuerungsbedingung und Schutzbedingung dienen.

Anwendungen

Technische Spezifikationen

Warum dieses Produkt wählen?

• Entwickelt für Hochstromkonsistenz: Die Kombination aus 25 kW Ausgangsleistung, MOSFET-Leistungssteuerung, Vierleiter-Abtastung und dualer Closed-Loop-CC-CV-Steuerung ist für disziplinierte Tests bei anspruchsvollen Strompegeln ausgelegt.

• Präzision, wo Testentscheidungen von Daten abhängen: 24-Bit-Spannungs- und Stromauflösung, definierte Genauigkeit über den gesamten Bereich, schnelle Reaktion und hochfrequente Aufzeichnung liefern technischen Teams detaillierte Protokolle für Analyse und Vergleich.

• Gebaut für kontrollierten, geschützten Betrieb: Software-konfigurierbare Sicherheitsschwellenwerte, Datensicherung bei Stromausfall, Offline-Testfähigkeit und Hardware-Fehlerschutz bieten mehrfachen Schutz für wertvolle Testobjekte.

• Bereit für strukturierte Laborabläufe: Ethernet-Vernetzung, zentrale MySQL-Aufzeichnungen, Barcode-Rückverfolgbarkeit, exportierbare Daten und anpassbare Vier-Achsen-Diagramme helfen Teams, Testergebnisse für Überprüfung und Abruf zu organisieren.

• Anpassbar an sich entwickelnde Validierungsbedürfnisse: Parallelkanal-Unterstützung und optionale Zusatzfunktionen für Temperatur, Spannung, CAN, RS485 und BMS-Kommunikation ermöglichen die Konfiguration des Systems für spezifische Batterieprogramme.

Kontaktieren Sie uns für ein Angebot oder eine maßgeschneiderte Testsystemlösung, die auf Ihre Anforderungen an Batteriespannung, Strom, Daten und Zusatzüberwachung abgestimmt ist.
