Zweikammer-Hochtemperatur-Prüfkammer

Produktübersicht

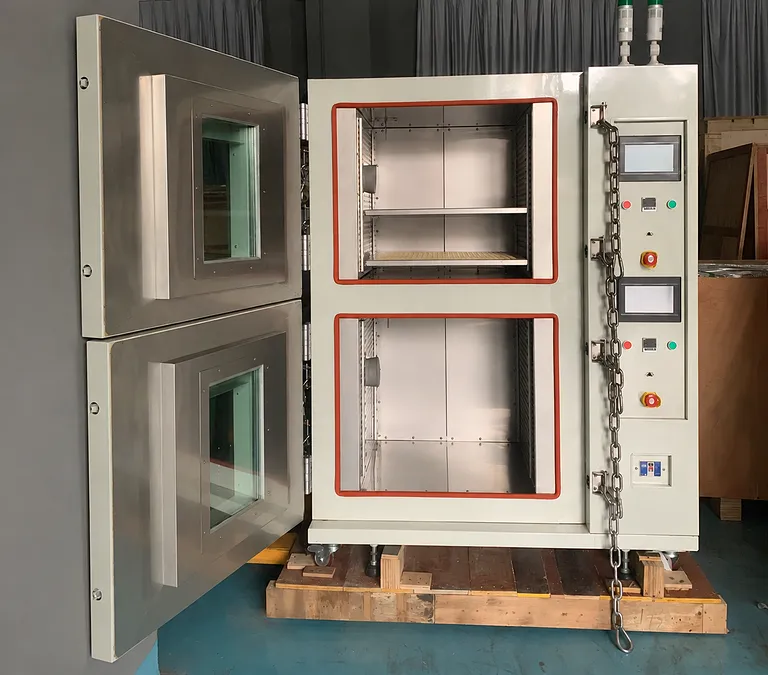

Dieses Zweikammer-Hochtemperatur-Prüfsystem wurde für Batterie-Konstanttemperaturtests und die Bewertung der Hochtemperaturleistung entwickelt. Es kombiniert zwei 600 mm × 600 mm × 600 mm große Prüfräume in einer Installation und bietet ein effektives Gesamtvolumen von 216 l, wobei jede Kammer unabhängig betrieben werden kann. Der einstellbare Temperaturbereich reicht von RT+10 °C bis +150 °C mit einer Regelgenauigkeit von ±0,1 °C für präzise gesteuerte thermische Testbedingungen.

Das Gerät eignet sich für Labore, die Batterien für Elektrofahrzeuge und tragbare elektronische Produkte bewerten. Es unterstützt Testarbeiten gemäß GB/T 31485-2015, Sicherheitsanforderungen und Prüfmethoden für Antriebsbatterien von Elektrofahrzeugen, und GB 31241-2014, Sicherheitsanforderungen für Lithium-Ionen-Batterien und Batteriepacks für tragbare elektronische Produkte. Der unabhängige Kammerbetrieb hilft Teams dabei, separate Temperaturprogramme auszuführen oder Proben zu vergleichen, ohne beide Tests an einen einzigen Regler zu koppeln.

Dieses Gerät wurde für anspruchsvolle Batterietestumgebungen entwickelt und verfügt über eine seitliche Druckentlastungsvorrichtung sowie vier 10 mm dicke explosionsgeschützte Ketten um die Türanordnung. Definierte thermische Stabilität, Temperaturabweichung und Temperaturgradientengrenzen bieten eine klare Grundlage für den Aufbau und die Überprüfung wiederholbarer Hochtemperaturtests.

Hauptmerkmale

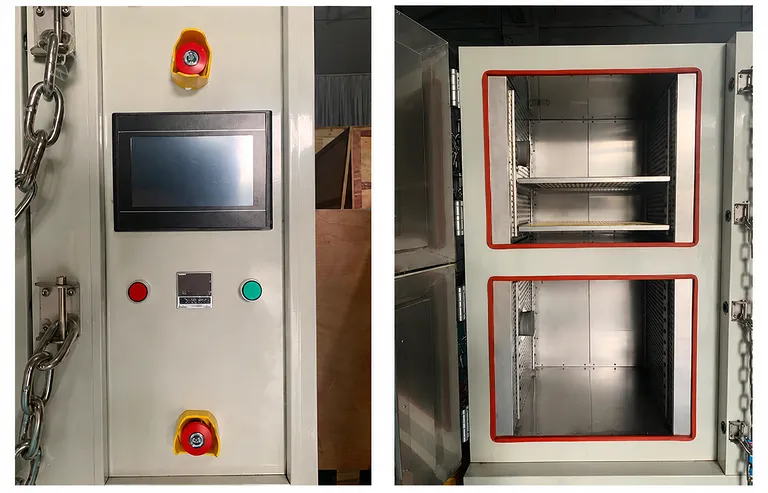

• Zwei unabhängige Prüfkammern: Jede Kammer verfügt über einen eigenen unabhängigen Regler und kann separat betrieben werden. Diese Anordnung ermöglicht es, zwei thermische Testaufgaben parallel durchzuführen, während für jedes Gehäuse eine separate Betriebssteuerung erhalten bleibt.

• 216 l effektives Prüfvolumen: Zwei Innenkammern mit den Maßen B600 mm × H600 mm × T600 mm bieten ein kombiniertes effektives Volumen von 216 l. Das gleichmäßige Kammerlayout bietet Benutzern zwei konsistente Räume für Batterie-Konstanttemperatur- und Hochtemperatur-Leistungsarbeiten.

• Einstellbare Hochtemperaturregelung: Der Temperaturbereich ist von RT+10 °C bis +150 °C einstellbar, mit einer einstellbaren Regelgenauigkeit von ±0,1 °C. Dieser Bereich unterstützt geplante Temperaturbedingungen oberhalb der Umgebungstemperatur des Labors für Batteriebewertungsverfahren.

• Definierte Temperaturstabilität: Die Temperaturschwankung wird nach der Stabilisierung mit nicht mehr als ±0,5 °C angegeben. Dieser Parameter beschreibt die Abweichung an jedem Punkt in der Prüfkammer während des festgelegten Zeitraums, nachdem die Kammer stabile Temperaturbedingungen erreicht hat.

• Kontrollierte Temperaturabweichung: Die Temperaturabweichung wird nach der Stabilisierung mit nicht mehr als ±2,0 °C angegeben. Die Spezifikation befasst sich mit der Differenz zwischen der maximalen oder minimalen gemessenen Temperatur und der Nenntemperatur während des definierten Testzeitraums.

• Temperaturgradienten-Spezifikation: Das Gerät ist für einen Temperaturgradienten von nicht mehr als ±2 °C nach der Stabilisierung spezifiziert. Dies ist definiert als die maximale Differenz zwischen den Durchschnittstemperaturen an zwei beliebigen Punkten in der Kammer über ein beliebiges Zeitintervall, wobei die neuere Temperaturgradienten-Terminologie verwendet wird.

• Schnelles Aufheizen auf 100 °C: Die angegebene Aufheizzeit von RT+10 °C auf 100 °C beträgt ca. 10 Minuten. Dies unterstützt einen effizienten Übergang zu gängigen Hochtemperatur-Testbedingungen bei gleichzeitiger Einhaltung der angegebenen Temperaturleistungsanforderungen nach der Stabilisierung.

• Druckentlastungs- und Türsicherungsmaßnahmen: An der Seite des Geräts ist eine Druckentlastungsvorrichtung installiert. An den linken, rechten, oberen und unteren Bereichen der Türanordnung sind zwei explosionsgeschützte Ketten mit einem Kettendurchmesser von 10 mm installiert.

• Laborstromkonfiguration: Das Gerät ist für 380 V, 50 Hz Strom bei 9,0 kW spezifiziert. Diese elektrische Konfiguration ist für den definierten Zweikammer-Thermottestbetrieb vorgesehen.

Anwendungen

Technische Spezifikationen

Warum dieses Produkt wählen?

• Unabhängige Betriebssteuerung: Die Zweikammerkonfiguration bietet Laboren eine separate Reglersteuerung für jede Kammer. Dies unterstützt eine organisierte Prüfung, wenn verschiedene Batterieproben oder Temperaturprogramme gleichzeitig verwaltet werden müssen.

• Spezifizierte thermische Leistung: Einstellbare Regelgenauigkeit von ±0,1 °C, Temperaturschwankung von ≤±0,5 °C, Temperaturabweichung von ≤±2,0 °C und Temperaturgradient von ≤±2 °C legen klare Leistungswerte für Beschaffung und Testplanung fest.

• Zweckgebundene Batterietestkapazität: Die angegebene Verwendung für Batterie-Konstanttemperatur- und Hochtemperatur-Leistungstests sowie die aufgeführten Standards GB/T 31485-2015 und GB 31241-2014 stimmen das Gerät auf die Batteriesicherheitsbewertung ab.

• Definierte Sicherheitskonstruktionsvorkehrungen: Die seitliche Druckentlastungsvorrichtung und die 10-mm-Explosionsschutzketten an der Türanordnung bieten dokumentierte, auf Schutz ausgerichtete Konstruktionsmerkmale für thermische Batterietestumgebungen.

• Praktische Laborkapazität: Zwei gleiche 600-mm-Kubik-Innenkammern, ein effektives Volumen von 216 l und eine Aufheizzeit von ca. 10 Minuten von RT+10 °C auf 100 °C unterstützen ein fähiges Gleichgewicht zwischen Verfügbarkeit des Testraums und thermischer Reaktion.

Kontaktieren Sie uns für ein Angebot oder eine maßgeschneiderte Lösung, die auf Ihre Anforderungen an thermische Batterietests abgestimmt ist.
