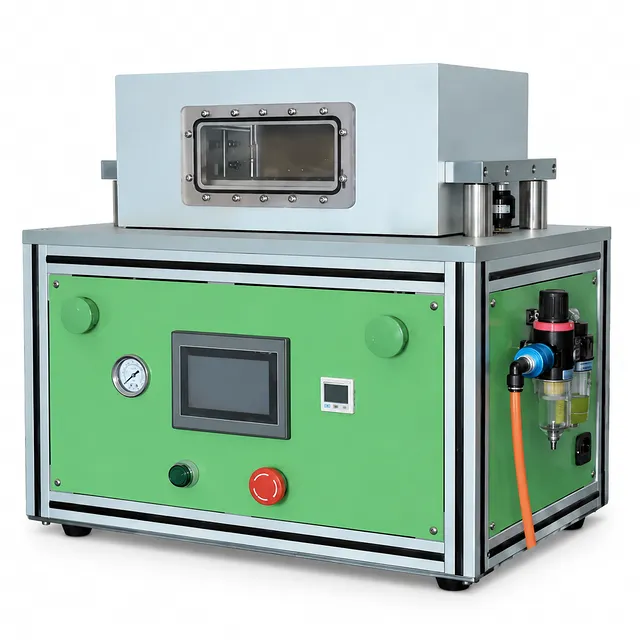

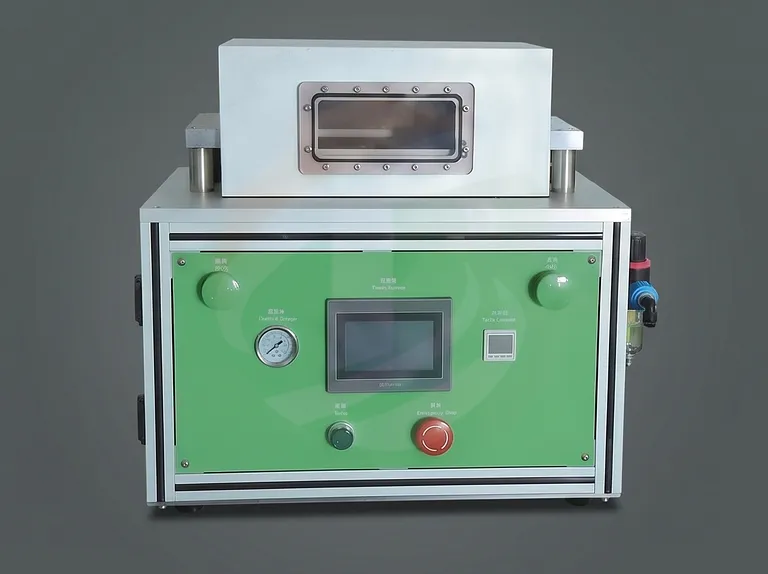

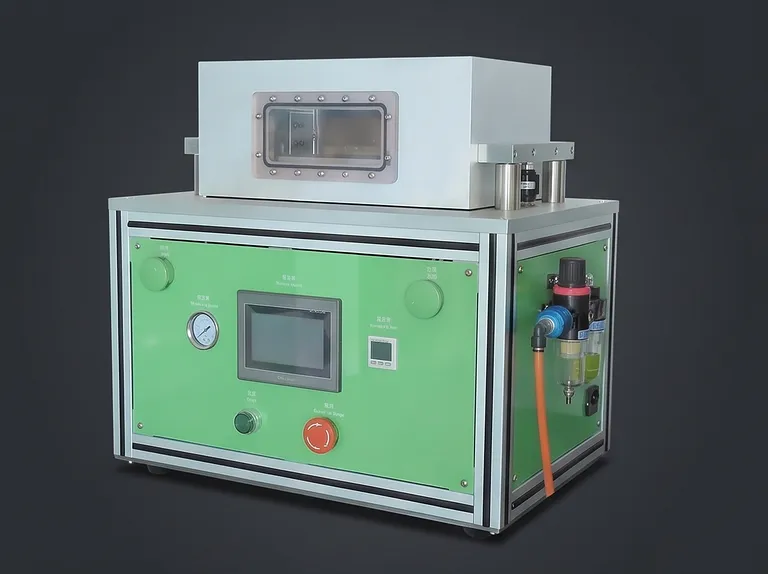

Servogesteuerte Polymer-Batterie-Ober- und Seitensiegelmaschine – Heißsiegelgerät für Festkörperbatterien

Produktübersicht

Dieses präzise, servogesteuerte Heißsiegelsystem wurde für die hermetische Verkapselung von Polymer-Pouch-Zellen, Lithium-Ionen-Pouch-Batterien und neuartigen Festkörperbatterie-Baugruppen entwickelt. Das Gerät wurde speziell für kritische Ober- und Seitensiegelvorgänge konzipiert und wendet präzise gesteuerte thermische Energie und mechanische Kraft an, um mehrschichtige Aluminium-Verbundfolien zu verschweißen. Durch die Integration einer hochauflösenden digitalen Steuerung mit fortschrittlicher mechanischer Ausrichtung gewährleistet dieses Gerät wiederholbare, fehlerfreie Siegelnähte, die Elektrolytleckagen und das Eindringen von atmosphärischer Feuchtigkeit verhindern.

Das System wurde für Forschungslaboratorien, Pilotfertigungsanlagen und spezialisierte Batterieproduktionsstätten entwickelt und eignet sich für diverse Pouch-Formfaktoren, einschließlich Standard-Pouch-Designs und Zellen mit integrierten Gaspolstern. Der halbautomatische Einzelstations-Arbeitsablauf ermöglicht es Technikern, die vollständige Prozesskontrolle zu behalten und gleichzeitig nahtlos zwischen verschiedenen Zellformaten zu wechseln. Die Maschine ist vollständig kompatibel mit herkömmlichen flüssigen Elektrolytchemikalien, Gel-Polymeren und Festkörper-Elektrolyt-Pouch-Zellen der nächsten Generation, die strenge Verpackungstoleranzen erfordern.

Ausgestattet mit mechanischen Komponenten in Industriequalität, starren Strukturwerkzeugen und intuitiven digitalen Schnittstellen liefert das Gerät unerschütterliche Stabilität bei kontinuierlichen Arbeitszyklen. Mit außergewöhnlicher Kopfparallelität, gleichmäßiger Wärmeverteilung und servogesteuerter Kompression mit geschlossenem Regelkreis bietet es Batterieforschern und Produktionsingenieuren absolute Sicherheit hinsichtlich der Nahtintegrität, der Konsistenz zwischen den Chargen und der Einhaltung strenger Fertigungsstandards für Energiespeicher.

Hauptmerkmale

• Präziser Servo-Antriebsmechanismus: Die fortschrittliche Servomotor-Betätigung bietet eine Regelung des Siegelhubs und der Abwärtskompression mit geschlossenem Regelkreis und liefert eine konsistente Kraftregulierung zwischen 5 kg und 250 kg, um ein übermäßiges Ausdünnen oder Durchstechen der Aluminium-Verbundfolien zu verhindern.
• Hochpräzises Thermomanagement: Unabhängige, hocheffiziente 800-W-Heizelemente in Kombination mit intelligenten PID-Mikroprozessor-Reglern halten Siegeltemperaturen bis zu 300 °C mit einer Genauigkeit von ±3 °C aufrecht und sorgen für eine optimale thermische Verbindung bei unterschiedlichen Polymerschmelzprofilen.
• Überlegene Werkzeugparallelität: Die starre Konstruktion garantiert eine Parallelität des Siegelkopfes von ≤ 0,02 mm über die gesamte Pressfläche, wodurch lokale Spannungskonzentrationen eliminiert und eine gleichmäßige Siegeldicke entlang der gesamten Naht sichergestellt wird.
• Intuitive Touchscreen-Schnittstelle: Ein HMI-Panel in Industriequalität ermöglicht die Einstellung und Überwachung von Siegeltemperatur, Verweilzeit (0–99 Sekunden) und mechanischem Druck in Echtzeit, was eine schnelle Kalibrierung für unterschiedliche Zellchemikalien ermöglicht.
• Vielseitige Zellspannvorrichtung: Die integrierte Einzelstationsvorrichtung nimmt Batteriegehäuse bis zu 200 mm x 200 mm (einschließlich Gaspolsterrändern) und Dicken von 5 mm bis 25 mm auf und bietet mühelose Anpassungsfähigkeit für kundenspezifische Prototypen und Standard-Zellserien.
• Reibungsloser pneumatisch unterstützter Arbeitsablauf: Verfügt über ein pneumatisches Absenk-Design, das die geladene Zelle sicher in der Siegellinie positioniert, gefolgt von einem automatisierten Absenken des Servokopfes und einem schnellen manuellen Rückzug für eine ergonomische, wiederholbare Verarbeitung.
• Hohe Prozessausbeute und Zuverlässigkeit: Entwickelt, um eine Qualifizierungsrate des Endprodukts von ≥ 99,8 % bei einer Ausfallrate der Betriebsmittel von ≤ 2 % zu erreichen, was die Ausschussraten während der Pilotproduktion und bei fortgeschrittenen Forschungsversuchen erheblich senkt.
• Anpassbare Siegelprofile: Standard-5-mm-Siegelwerkzeuge können problemlos in Breite, Profilgeometrie oder Laschen-Entlastungskanälen angepasst werden, um exakten Kundenspezifikationen und einzigartigen Geometrien der Stromabnehmerlaschen zu entsprechen.

Anwendungen

Technische Spezifikationen

Warum dieses Produkt wählen?

• Kompromisslose Siegelpräzision: Im Gegensatz zu Standard-Pneumatikpressen, die unter Druckschwankungen und ungleichmäßigen mechanischen Stößen leiden, nutzt dieses Gerät eine hochpräzise Servosteuerung, um eine gleichmäßige Bindungskraft zu liefern, ohne empfindliche Trennmembranen oder Stromabnehmer zu beschädigen.
• Außergewöhnliche thermische Gleichmäßigkeit: Heizpatronen in Industriequalität und robuste Wärmeleitblöcke eliminieren kalte Stellen über den gesamten Siegelbalken und gewährleisten eine vollständige hermetische Verschmelzung selbst über mehrschichtige Polymer-Aluminium-Barrieren hinweg.
• Robuste Heavy-Duty-Bauqualität: Auf einem starren Stahlrahmen mit mikrometergenau ausgerichteten Werkzeugführungen aufgebaut, behält diese Maschine über Hunderttausende von Betriebszyklen hinweg enge mechanische Toleranzen bei, was Ausfallzeiten durch Wartung minimiert.
• Flexible Prozessanpassung: Von kundenspezifischen Siegelbalkenbreiten und speziellen Aussparungen für Laschen bis hin zu maßgeschneiderten Vorrichtungsaufnahmen kann dieses Gerät so konfiguriert werden, dass es exakten Zellentwicklungsanforderungen und proprietären Verpackungsabläufen entspricht.
• Engagierter technischer und technischer Support: Unterstützt durch umfassende technische Hilfe, Installationsanleitung und schnelle Verfügbarkeit von Ersatzteilen, um eine nahtlose Integration in Ihre Labor- oder Pilotproduktionsumgebung zu gewährleisten.

Kontaktieren Sie noch heute unser technisches Vertriebsteam, um Ihre Zellspezifikationen zu besprechen, ein detailliertes Angebot anzufordern oder kundenspezifische Werkzeugoptionen für Ihre Batteriefertigungslinie zu erkunden.
