Batterie-Verbrennungsprüfmaschine für Batterie-Brenntests bei konstanter Temperatur

Produktübersicht

Dieses Batterie-Verbrennungsprüfsystem wurde für die Prüfung der Flammwidrigkeit von Batterien gemäß geltenden Methoden wie UL2054 und GB31241 entwickelt. Es kombiniert einen Bunsenbrenner, einstellbare Flammeneinstellungen, automatisierte Zündung, konfigurierbare Zeitsteuerung und SPS-Touchscreen-Bedienung in einer kontrollierten Testplattform. Das Gerät hilft Laboren dabei, wiederholbare Flammenexpositionsbedingungen zu etablieren und gleichzeitig eine klare Prozesskontrolle sowie einen sicherheitsorientierten Kammerschutz aufrechtzuerhalten.

Die Einheit unterstützt die Batteriesicherheitsbewertung für Zellhersteller, Entwickler von Batteriematerialien, Batteriemodul-Labore, Prüforganisationen Dritter und Forschungseinrichtungen. Die geschlossene Testanordnung, das sichtbare Beobachtungsfenster, die Abluftfunktion, die Alarmfunktionen und der Fernbetrieb eignen sich für Arbeitsabläufe, bei denen Bediener das Verhalten der Batterie während eines Flammwidrigkeitstests überwachen müssen, während sie sich außerhalb des unmittelbaren Testbereichs aufhalten.

Mit einer Innenkammer aus SUS304-Edelstahl und einem Außenbereich aus hochtemperaturbeschichtetem, kaltgewalztem Stahl ist dieses System für anspruchsvolle Laboreinsätze konfiguriert. Die automatische Steuerung des Testprozesses, die automatische Zündung, die Gasquellenabschaltung nach erfolgloser Zündung und das verzögerte Schließen der Abluft nach Rauchabzug sorgen für einen konsistenten Betriebsablauf bei Routinequalifizierungen und Entwicklungstests.

Hauptmerkmale

• SPS-Touchscreen-Steuerung: Die SPS-Touch-Bedienung bietet eine direkte Schnittstelle zum Einstellen und Verwalten des Testprozesses. Die Display-Anordnung funktioniert auch mit der mitgelieferten Fernbedienung für den praktischen Betrieb außerhalb des unmittelbaren Kammerbereichs.

• Vollautomatischer Testprozess: Das Gerät steuert den Testablauf automatisch und unterstützt Labore bei der Verwendung eines definierten und wiederholbaren Verbrennungstest-Workflows. Die konfigurierbare Flammenbeaufschlagungszeit unterstützt Testprogramme, die Einstellungen von Sekunden bis hin zu längeren Zeiträumen erfordern.

• Einstellbare Bunsenflamme: Ein Bunsenbrenner mit einem Innendurchmesser der Düse von 0,375 Zoll (9,5 mm) dient als Flammenquelle. Die Flammenhöhe ist von 10 bis 75 +/-2 mm einstellbar, sodass die Testbedingung innerhalb des angegebenen Bereichs eingestellt werden kann.

• Ferngesteuerte automatische Zündung: Die automatische Zündung wird per Fernbedienung aus einer effektiven Entfernung von bis zu 10 m gesteuert. Diese Anordnung ermöglicht die Zündsteuerung außerhalb der Testumhausung bei gleichbleibender kontrollierter Betriebsmethode.

• Gasschutz bei erfolgloser Zündung: Wenn die Zündung fehlschlägt, gibt das System einen Alarm aus und unterbricht gleichzeitig die Gaszufuhr. Dies adressiert direkt die Notwendigkeit, eine kontinuierliche Gaszufuhr nach einem fehlgeschlagenen Zündvorgang zu verhindern.

• Rauchgesteuerte Abluftverwaltung: Die Abluft öffnet sich automatisch, wenn ein Rauchmelder ausgelöst wird. Wenn kein Rauch mehr vorhanden ist, schließt sich die Abluft nach einer Verzögerung, was einen gesteuerten Abluftablauf anstelle einer sofortigen Abschaltung unterstützt.

• Geschützte Testbeobachtung: Ein 390 x 360 mm großes Sichtfenster verwendet 20 mm dickes, gehärtetes, explosionsgeschütztes Glas. Eine Stahldrahtschicht fügt eine zweite Schutzbarriere hinzu und bewahrt gleichzeitig einen klaren Blick auf Veränderungen am Testobjekt während des Experiments.

• Externe Reflexionsbeleuchtung: Die integrierte Beleuchtung ist durch externe Reflexion angeordnet. Dieses Design hält die Beleuchtungsfunktion von der direkten Kammerbelastung getrennt, um die Lebensdauer und Sicherheit während des Tests zu unterstützen.

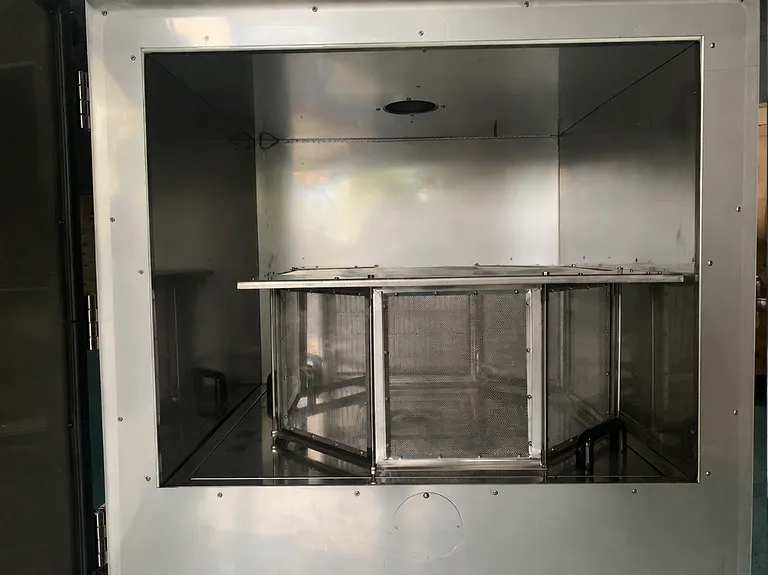

• Zweckgebundene Testumhausung: Der achteckige Testkäfig, das Aluminiumgewebe, die Edelstahlgewebeabdeckung, der Teststab und die 102-mm-Testlochoberfläche sind für die Konfiguration des Batterie-Verbrennungstests spezifiziert. Diese definierten physikalischen Elemente helfen Laboren, den angegebenen Testaufbau beizubehalten.

• Mobile Laborinstallation: Unter der Umhausung sind vier Universalrollen installiert. Das Gerät kann daher innerhalb des Labors bewegt werden, wenn Layout, Wartungszugang oder die Organisation des Testbereichs eine Neupositionierung erfordern.

Anwendungen

Technische Spezifikationen

Warum dieses Produkt wählen

• Definierte Batterie-Testkonfiguration: Das Gerät integriert den spezifizierten Brenner, die einstellbare Flamme, den achteckigen Käfig, die Gewebeanordnung, den Teststab, den Timer und die Beobachtungsoberfläche in einem einzigen Laborsystem für Batterie-Verbrennungstests.

• Sicherheitsorientierte Betriebsfunktionen: Doppelschichtiger Beobachtungsfensterschutz, rauchgesteuerte Abluft, automatische Zündung, Fernbedienung und Gasabschaltung nach erfolgloser Zündung adressieren wichtige betriebliche Überlegungen während Flammwidrigkeitstests.

• Konsistente Prozesskontrolle: SPS-Touch-Steuerung und vollautomatische Testprozesssteuerung unterstützen wiederholbare Betriebsabläufe, während einstellbare Flammenhöhe und konfigurierbare Beaufschlagungszeit es ermöglichen, den Testaufbau gemäß dem erforderlichen Verfahren durchzuführen.

• Langlebige Gehäusekonstruktion: Die Innenkammer aus SUS304-Edelstahl und die Außenstruktur aus hochtemperaturbeschichtetem, kaltgewalztem Stahl sind für eine robuste Laborgehäusekonfiguration ausgewählt.

• Praktische Labornutzbarkeit: Externe Reflexionsbeleuchtung, ein klares Sichtfenster, ein hinterer Abluftventilator, eine dreifarbige Alarmlampe und Universalrollen unterstützen Beobachtung, Statusbewusstsein, Belüftung und Geräteplatzierung im täglichen Laborbetrieb.

Kontaktieren Sie uns für ein Angebot oder eine maßgeschneiderte Lösung, die auf Ihr Batterie-Verbrennungstestverfahren, Ihr Laborlayout und Ihre betrieblichen Anforderungen abgestimmt ist.
