Batterietestvorrichtung

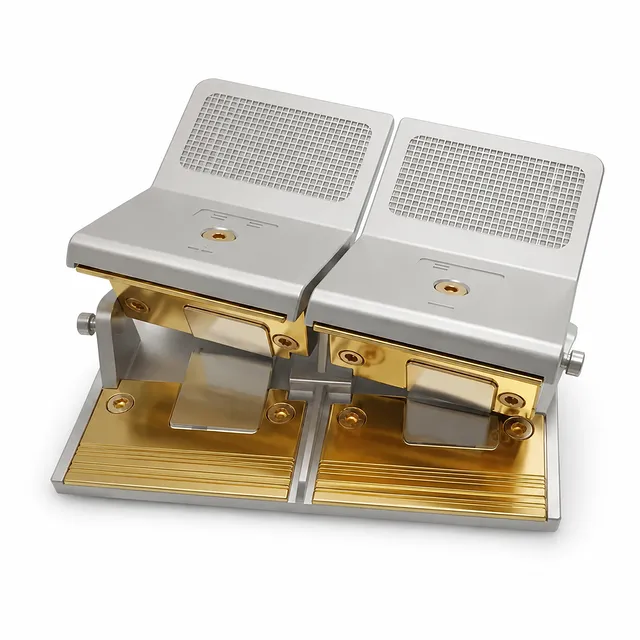

Pouch-Zellen-Batterietestvorrichtung: Hochstromklemme für Labor- und Produktionstests
Artikelnummer : JA08
Preis variiert je nach Spezifikationen und Anpassungen
- Maximaler Betriebsstrom
- ≤ 100 A
- Maximale Betriebstemperatur
- ≤ 125 °C
- Kontaktwiderstand
- ≤ 25 mΩ
Versand:
Kontaktieren Sie uns um Versanddetails zu erhalten. Genießen Sie Garantie für pünktliche Lieferung.
Warum uns wählen
Einfacher Bestellprozess, Qualitätsprodukte und engagierter Support für Ihren Geschäftserfolg.
Produktübersicht
Diese leistungsstarke Pouch-Zellen-Testvorrichtung wurde entwickelt, um stabile elektrische Verbindungen mit niedriger Impedanz bei anspruchsvollen Zellcharakterisierungs-, Formierungs- und Hochstrom-Zyklisierungsverfahren zu gewährleisten. Durch die Integration präzisionsgefertigter Kontaktschnittstellen mit robuster mechanischer Klemmung eliminiert das Gerät Kontaktvariabilitäten und minimiert parasitäre Widerstände. Dies stellt sicher, dass die gemessenen elektrochemischen Eigenschaften die tatsächliche Zellleistung widerspiegeln und nicht durch Messartefakte verfälscht werden.
Die primär für die fortschrittliche Entwicklung von Lithium-Ionen- und Festkörper-Pouch-Zellen konzipierte Testeinheit bedient Forschungsinstitute, Universitätslabore und industrielle Gigafactory-Qualitätskontrolllinien. Sie eignet sich für eine breite Palette von Pouch-Zellen-Ableiter-Abmessungen und -Konfigurationen und erleichtert Hochstrom-Entladungstests, elektrochemische Impedanzspektroskopie (EIS), Charakterisierung des thermischen Durchgehens sowie kontinuierliche Lebensdauer-Zyklisierungen in unterschiedlichen Umgebungen.
Das System ist für rigorose thermische und elektrische Belastungen ausgelegt und garantiert langfristige Betriebsintegrität bei Dauerlasten bis zu 100 A und Umgebungstemperaturen bis zu 125 °C. Hochwertige dielektrische Isolierung in Kombination mit UL94 V-0-zertifizierten, flammhemmenden Strukturmaterialien bietet mehrschichtigen Schutz vor thermischen und elektrischen Fehlern und sorgt für absolute Testsicherheit bei Hochleistungs-Schnellladungen und extremen Umweltbelastungstests.
Hauptmerkmale
- Hohe Strombelastbarkeit: Ausgelegt für den Dauerbetrieb bis zu 100 A, bewältigt die Klemme anspruchsvolle Schnellladeprotokolle, C-Raten-Fähigkeitstests und dynamische Impulsentladungstests ohne Überhitzung oder Verschlechterung der Kontaktflächen.
- Extrem niedriger Kontaktwiderstand: Mit präzisionsgefertigten leitfähigen Kontaktpunkten ausgestattet, um den Kontaktwiderstand unter 25 mΩ zu halten, was lokales I²R-Heizen verhindert und Messverzerrungen bei präzisen elektrochemischen Tests eliminiert.
- Hohe thermische Beständigkeit: Voll funktionsfähig in Umgebungen bis zu 125 °C, wodurch die Vorrichtung ideal für Klimakammer-Tests, Hochtemperatur-Kalenderalterungsstudien und beschleunigte thermische Degradationsbewertungen geeignet ist.
- Überlegene dielektrische Isolierung: Bietet einen Isolationswiderstand von über 1×10⁹ Ω bei 500 V DC zwischen den elektrischen Pfaden und dem Rahmen, was Streuleckströme verhindert und genaue Niederstrom-EIS- oder Leckstrommessungen sicherstellt.
- Zertifizierter Flammschutz: Konstruiert mit Strukturpolymeren, die den strengen UL94 V-0-Standard erfüllen, was selbstverlöschende Sicherheitseigenschaften bietet, die das Risiko einer Brandausbreitung bei extremen Überladungs- oder thermischen Missbrauchstests mindern.
- Gleichmäßige Druckverteilung: Verfügt über eine konstruierte Klemmgeometrie, die eine ausgewogene, reproduzierbare Kraft auf die Zellableiter ausübt und so ein Quetschen der Ableiter, lokale Belastungen oder intermittierenden Kontakt bei längeren thermischen Zyklen verhindert.
- Kompatibilität mit Vierleiter-Kelvin-Anschluss: Unterstützt dedizierte stromführende und spannungsmessende Pfade direkt an der Ableiterschnittstelle, wodurch der Leitungswiderstand für eine millivoltgenaue Überwachung der Klemmenspannung vollständig eliminiert wird.
- Korrosions- und Oxidationsbeständigkeit: Behandelte Kontaktflächen widerstehen Oxidation, Elektrolytdampfexposition und wiederholten mechanischen Einsteckvorgängen, was eine stabile elektrische Leitfähigkeit über Tausende von Testzyklen hinweg sicherstellt.
Anwendungen
| Anwendung | Beschreibung | Hauptvorteil |
|---|---|---|
| Hochstrom-C-Raten-Zyklisierung | Unterziehen von Pouch-Zellen in Automobilqualität Hochstrom-Lade- und Entladezyklen (bis zu 100 A), um die Ratenfähigkeit und Leistungsdichte zu bewerten. | Verhindert künstliche Spannungsabfälle und übermäßige Kontakterwärmung, wodurch echte Zellleistungskennzahlen gewährleistet werden. |
| Klimakammer-Tests | Durchführung elektrochemischer Bewertungen in Klimakammern bei erhöhten Temperaturen bis zu 125 °C für beschleunigte Alterungsstudien. | Behält strukturelle und elektrische Stabilität ohne Polymerverformung oder Kontaktabbau unter kontinuierlicher thermischer Belastung bei. |
| Qualitätsprüfung der Zellableiter-Schweißnähte | Durchführung von Qualitätssicherungstests an ultraschall- oder lasergeschweißten Pouch-Zellen-Ableitern in Pilot- und Produktionslinien. | Gleichmäßiger Klemmdruck sorgt für einen konsistenten Basis-Kontaktwiderstand zur genauen Verbindungsqualifizierung. |
| Elektrochemische Impedanzspektroskopie (EIS) | Messung der internen Impedanz, des Ladungstransferwiderstands und des Wachstums der Festelektrolyt-Grenzfläche (SEI) von Pouch-Zellen über verschiedene Frequenzen hinweg. | Extrem niedriger Kontaktwiderstand und hohe dielektrische Isolierung eliminieren Grundrauschen und parasitäre Induktivität. |
| Thermische Durchgehens- und Missbrauchstests | Überwachung des elektrischen Verhaltens bei erzwungener Überladung, externem Kurzschluss oder Hochtemperatur-Missbrauchsprotokollen. | Die flammhemmende UL94 V-0-Konstruktion verhindert das Verbrennen der Vorrichtung und erhöht die Laborsicherheit bei extremen Zellversagensereignissen. |
| Formierungs- und Sortierlinien | Integration in Pilot-Formierungs-, Sortier- und Kapazitätssortiergestelle für die kontinuierliche Qualifizierung von Produktionschargen. | Langlebige Konstruktion sorgt für eine lange Lebensdauer bei minimalem Wartungsaufwand über wiederholte tägliche Klemmzyklen. |
| Festkörper-Pouch-Zellen-F&E | Testen von Festkörper- und Lithium-Metall-Pouch-Zellen der nächsten Generation, die präzise elektrische Schnittstellen und moderate thermische Stimulation erfordern. | Liefert konstante mechanische Klemmkraft, ohne empfindliche Dünnschicht-Ableiter oder sensible Stromkollektoren zu beschädigen. |
Technische Spezifikationen
| Spezifikationsparameter | Technische Daten | Standard / Bedingung |
|---|---|---|
| Produktkennung | JA08 | KINTEK Standardbezeichnung |
| Maximaler Betriebsstrom | ≤ 100 A | Kontinuierliche DC / Impulslast |
| Maximale Betriebstemperatur | ≤ 125 °C | Kontinuierliche Kammerumgebung |
| Kontaktwiderstand | ≤ 25 mΩ | Kalibrierte Ableiterschnittstelle |
| Isolationswiderstand | ≥ 1 × 10⁹ Ω (1 GΩ) | Getestet bei 500 V DC |
| Flammschutzklasse | UL94 V-0 | Selbstverlöschender Materialstandard |
| Anschlussarchitektur | 4-Leiter-Kelvin-Konfiguration | Getrennte Strom- und Spannungsklemmen |
| Kompatible Zellchemie | Li-Ion, Na-Ion, Festkörper, Li-Schwefel | Pouch- / Polymer-Format |
Warum dieses Produkt wählen?
- Entwickelt für Messpräzision: Hochreine leitfähige Kontaktblöcke und eine widerstandsarme Geometrie halten den Gesamtkontaktwiderstand unter 25 mΩ, wodurch thermische Fehler und Spannungs-Offsets bei Hochstromtests eliminiert werden.
- Außergewöhnliche Laborsicherheitsstandards: Zertifizierte flammhemmende UL94 V-0-Strukturmaterialien in Kombination mit 500V-DC-Isolationswerten schützen Personal, Testkanäle und Klimakammern vor katastrophalem Zellversagen.
- Robuste thermische und mechanische Haltbarkeit: Gebaut, um Dimensionsstabilität und Klemmintegrität über Tausende von Zyklen bei Temperaturen bis zu 125 °C ohne Materialermüdung oder Kontaktoxidation aufrechtzuerhalten.
- Nahtlose Kanalintegration: Entwickelt für universelle Kompatibilität mit Standard-Mehrkanal-Batteriezyklisierern, EIS-Analysatoren und Umweltprüfkammern, was die Installation auf dem Labortisch oder im Rack optimiert.
Kontaktieren Sie noch heute unser technisches Ingenieurteam, um ein Angebot anzufordern oder kundenspezifische Vorrichtungskonfigurationen zu besprechen, die genau auf Ihre Pouch-Zellen-Abmessungen und Testprotokolle zugeschnitten sind.
