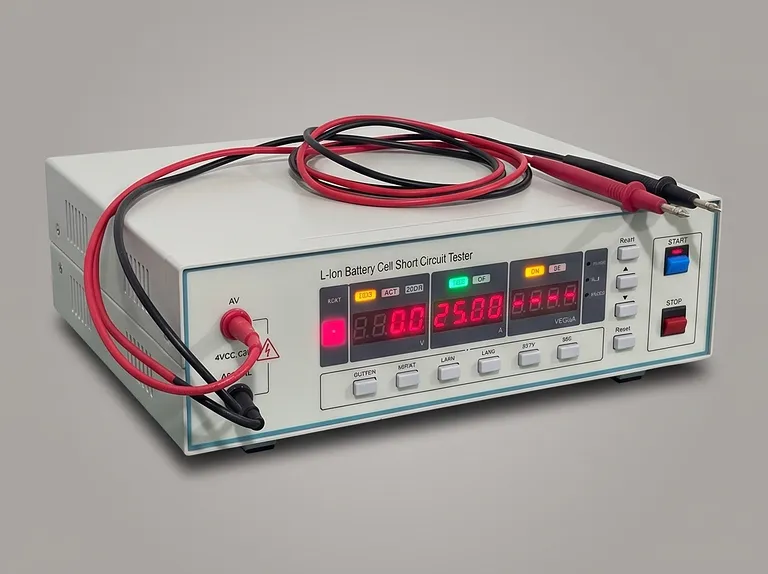

Isolationswiderstand-Kurzschlussprüfgerät für Batteriezellen für fortschrittliche elektrische Sicherheit und Qualitätskontrolle

Produktübersicht

Dieses hochpräzise Isolationswiderstand-Kurzschlussprüfgerät für Batteriezellen bietet kompromisslose dielektrische Bewertung und Screening auf interne Kurzschlüsse für moderne elektrochemische Energiespeicher. Das Gerät wurde entwickelt, um die Integrität des Zellseparators und die Elektrodenisolation zu verifizieren, und erzeugt eine kontinuierlich einstellbare DC-Testspannung von 25V bis 1000V. Durch die präzise Messung minimaler Leckströme und Megaohm-Isolationswiderstandswerte identifiziert das Instrument latente Mikrokurzschlüsse, Separatoreinstiche und Kontaminationsdefekte, bevor die Zellen im Fertigungszyklus weiterverarbeitet werden.

Das System wurde für den nahtlosen Einsatz in der Pilotforschung, der großvolumigen Pouch- und prismatischen Zellmontage sowie der Wareneingangsprüfung entwickelt und unterstützt sowohl manuelle Tischcharakterisierung als auch automatisierte Produktionslinien. Seine erdfreie Architektur, der extrem welligkeitsarme Ausgang und die schnelle Anstiegszeit sorgen für saubere, wiederholbare elektrische Belastungstests bei verschiedenen Zellchemien, einschließlich Lithium-Ionen-, Festkörper- und Superkondensator-Plattformen.

Ausgestattet mit fortschrittlicher digitaler Verarbeitung, programmierbaren Verzögerungstimern und eingebautem Hardwareschutz hält dieses Prüfgerät anspruchsvollen industriellen Umgebungen stand und schützt gleichzeitig empfindliche elektronische Baugruppen. Anwender profitieren von stabiler Spannungsregelung, schnellen automatisierten Lade-Entlade-Zyklen und umfassender Grenzwert-Komparator-Logik, was eine konsistente Messgenauigkeit und Bedienersicherheit während des kontinuierlichen 24/7-Testbetriebs gewährleistet.

Hauptmerkmale

• Kontinuierlicher Weitbereichs-Spannungsausgang: Arbeitet in einem kontinuierlich einstellbaren Bereich von 25V bis 1000V DC mit 1V Auflösung und ±(2% Einstellung + 2 Digits) Genauigkeit, geeignet für dünne Separatorfolien, dicke Festkörperelektrolyte und kundenspezifische Niederspannungskonfigurationen bis hinunter zu 8V.
• Kapazitive Verzögerungs-Entscheidungsarchitektur: Verfügt über einen programmierbaren Verzögerungstimer von 0,1s bis 999,9s, der stabiles Laden und eine genaue Schwellenwertbewertung bei Zellen mit hoher Kapazität ermöglicht, ohne durch Einschaltströme verursachte Fehltriggereffekte.
• Hochpräzise Mehrbereichs-Widerstandserkennung: Misst Isolationswiderstände von 2,000 MΩ bis zu 9999 MΩ in drei automatisch skalierten Stufen und liefert eine Präzision von bis zu ±(2% Messwert + 5 Digits), um subtile dielektrische Degradationen zu erfassen.
• Zweiparameter-Pass/Fail-Komparator: Integriert unabhängige digitale Komparatoren für Ober- und Untergrenzen sowohl für den Isolationswiderstand als auch für den Leckstrom, die bei Überschreitung der Spezifikationen sofort akustische und visuelle Alarme auslösen.
• Integrierter Schnellentladungsschutz: Verfügt über eine interne 20 kΩ Entladeschaltung, die in der Lage ist, eine Hochspannungsladung bei einer 1 µF kapazitiven Last innerhalb von 200 ms abzubauen, was die Sicherheit des Bedieners garantiert und Kontaktfunkenbildung bei der Zellhandhabung verhindert.
• Umfassende Fabrikautomationsschnittstelle: Standardmäßig mit einem seriellen RS232-Kommunikationsanschluss und einer isolierten PLC-Fernsteuerungsschnittstelle ausgestattet, was bidirektionale Kommunikation, Fernauslösung und automatisierte Datenerfassung in Smart-Manufacturing-Linien erleichtert.

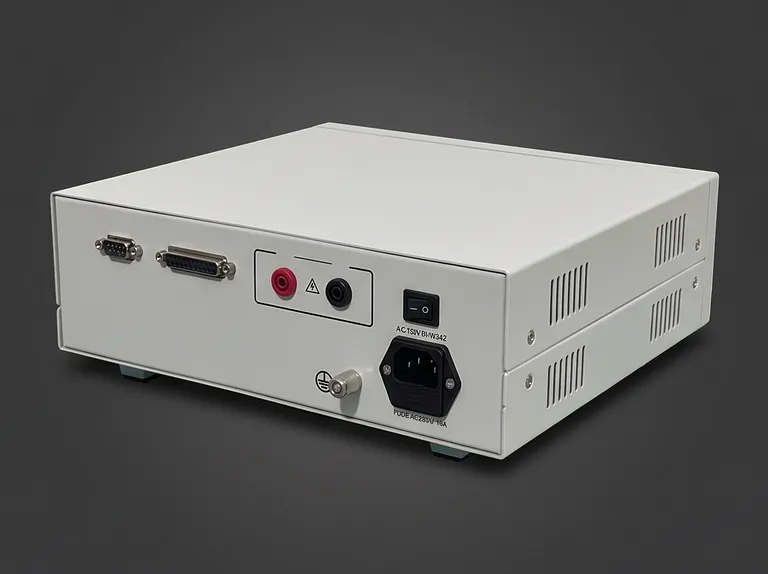

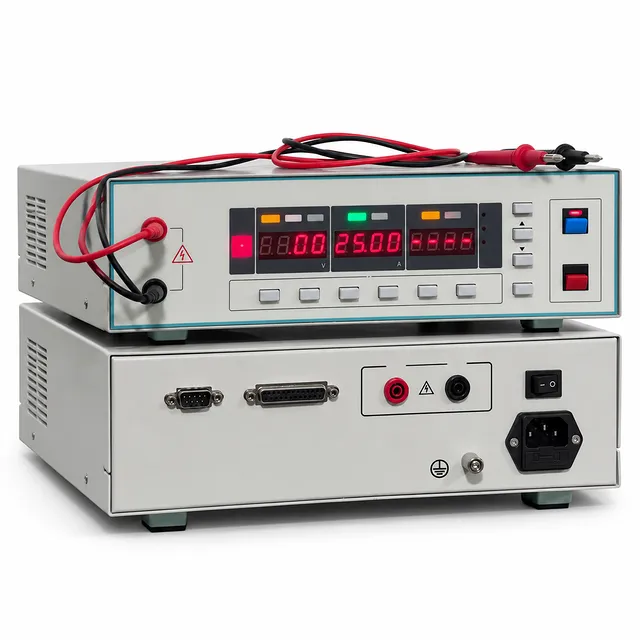

• Ergonomische Konnektivität mit zwei Paneelen: Vorder- und rückseitige Anschlussfelder ermöglichen eine flexible Integration, was schnelle manuelle Tischtests an der Vorderseite oder eine saubere, permanente Kabelführung in automatisierten Backend-Testvorrichtungen erlaubt.
• Nichtflüchtiger Rezepturspeicher: Der integrierte Speicher speichert bis zu 100 verschiedene Parametergruppen, wodurch Bediener mit minimaler Einrichtungszeit zwischen verschiedenen Zelltestprotokollen und Standardarbeitsanweisungen wechseln können.
• Wählbare Abtastraten: Bietet schnelle, mittlere und langsame Abtastmodi, wodurch Ingenieurteams den Durchsatz der Hochgeschwindigkeits-Inline-Produktion mit hochauflösenden Labormessungen in Einklang bringen können.

Anwendungen

Technische Spezifikationen

Warum dieses Produkt wählen?

• Überlegene Messintegrität: Gebaut mit einem erdfreien Design, präzisen, rauscharmen Netzteilen und hochlinearen Rückkopplungsschaltungen eliminiert das Prüfgerät Gleichtakt-Brummen und verhindert falsche dielektrische Durchschläge bei empfindlichen Messungen.
• Erhöhte Produktionssicherheit: Das integrierte 20 kΩ Schnellentlademodul und die zweikanaligen Hardware-Verriegelungen mindern das Risiko von Stromschlägen und verhindern Schäden durch Restspannung an automatisierten Testhandlern und Bedienern.
• Optimiert für Zellen mit hoher Kapazität: Fortschrittliche Timing- und Verzögerungseinstellungen lösen die komplexen kapazitiven Ladekurven großformatiger Energiezellen und liefern stabile, echte Isolationswiderstandswerte ohne vorzeitiges Auslösen.
• Schlüsselfertige Automatisierungsbereitschaft: Standard-RS232- und PLC-Schnittstellen ermöglichen eine mühelose Integration in bestehende MES-Netzwerke, Sortiermaschinen und Mehrkanal-Matrix-Schaltsysteme.

Kontaktieren Sie noch heute unser technisches Vertriebsteam, um ein Angebot anzufordern, kundenspezifische Spannungsbereiche zu besprechen oder maßgeschneiderte Testvorrichtungen für Ihre Batteriefertigung und F&E-Anforderungen zu konfigurieren.
