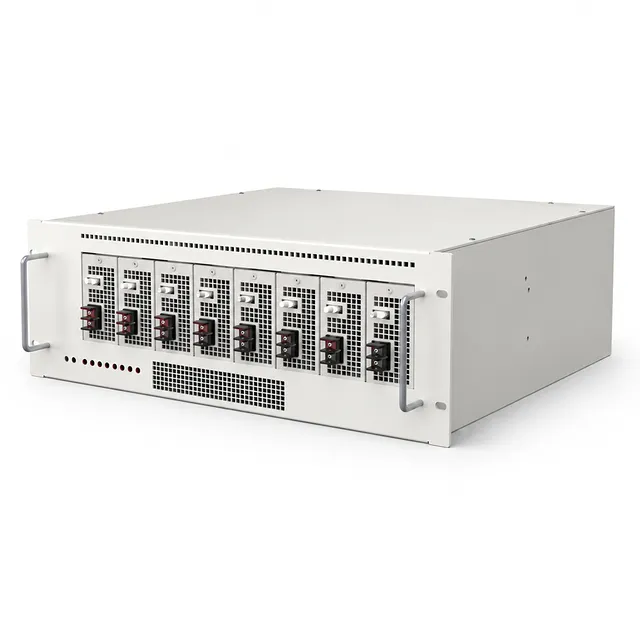

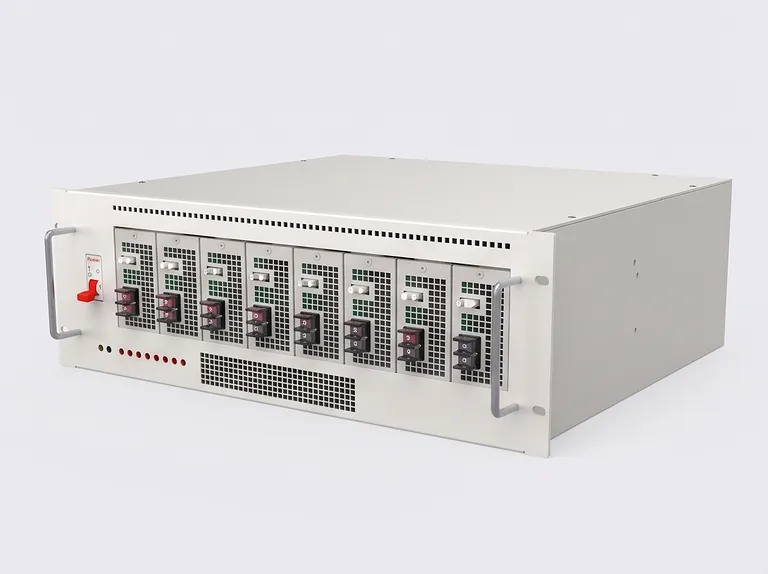

5V 30A Batterietester mit Host-Computer-Verbindung

Produktübersicht

Dieses System ist eine Acht-Kanal-Batterietestplattform, die für kontrolliertes Laden, Entladen, Zyklen, Puls- und DCIR-Bewertungen von Laborzellen entwickelt wurde. Sein 5-V-Betriebsfenster, zwei Strombereiche von 0,03 A bis 30 A und eine maximale Ausgangsleistung von 150 W pro Kanal unterstützen eine detaillierte elektrische Charakterisierung sowohl bei niedrigen als auch bei höheren Stromanforderungen. Die unabhängige Kanalsteuerung ermöglicht die gleichzeitige Ausführung mehrerer Testprofile, ohne die Kontrolle auf Kanalebene zu beeinträchtigen.

Das Gerät eignet sich für Batterie-F&E-Labore, Zellentwicklungsteams, Materialforschungsgruppen und qualitätsorientierte Bewertungsprozesse, die eine Host-Computer-Konnektivität und eine zentralisierte Testdatenverwaltung erfordern. Es unterstützt Betriebsmodi mit konstantem Strom, konstanter Spannung, konstanter Leistung und konstantem Widerstand, wodurch Forscher praktische Protokolle für Ladeakzeptanz, Entladeverhalten, Zyklenlebensdauer, Pulsantwort und Innenwiderstandsanalyse definieren können.

Basierend auf einer 16-Bit-AD- und DA-Auflösung, Vierleiter-Spannungs- und Strommessung sowie einer dualen Closed-Loop-Architektur für Konstantstrom- und Konstantspannungsquellen ist dieses Gerät für wiederholbare Tests unter anspruchsvollen Laborplänen ausgelegt. Konfigurierbare Sicherheitsgrenzwerte, Verpolungsschutz, Datensicherung bei Stromausfall und Offline-Testfähigkeit tragen dazu bei, die Testkontinuität zu schützen und gleichzeitig eine disziplinierte Kontrolle jeder angeschlossenen Zelle aufrechtzuerhalten.

Hauptmerkmale

• Unabhängige Acht-Kanal-Steuerung: Jeder der acht Kanäle arbeitet unabhängig, sodass verschiedene Spannungs-, Strom-, Zeit-, Kapazitäts- und Zyklenprogramme parallel ausgeführt werden können. Dies verbessert die Auslastung des Prüfstands bei der Bewertung von Zellen in verschiedenen Entwicklungsstadien oder unter unterschiedlichen Testbedingungen.

• Dualer 30-A-Strombereich: Das Gerät bietet einen Bereich von 0,03 A bis 6 A sowie einen Bereich von 6 A bis 30 A auf jedem Kanal. Diese Anordnung unterstützt kontrollierte Tests von der Charakterisierung bei niedrigem Strom bis hin zu Lade- und Entladevorgängen bei hohem Strom, während die angegebene Genauigkeit und Stabilität über den gesamten Bereich beibehalten werden.

• Präzise Vierleitermessung: Der Vierleiteranschluss für Spannungs- und Stromerkennung reduziert den Einfluss des Leitungswiderstands auf die Messergebnisse. In Kombination mit der 16-Bit-AD- und DA-Auflösung unterstützt das System eine zuverlässige Erfassung des Zellverhaltens für vergleichende F&E- und Prozessbewertungen.

• Duales Closed-Loop-Quellendesign: Konstantstrom- und Konstantspannungsquellen verwenden eine duale Closed-Loop-Struktur. Diese Architektur zielt darauf ab, ein kontrolliertes Ausgangsverhalten bei Übergängen und erweiterten Testprogrammen aufrechtzuerhalten und die konsistente Ausführung definierter elektrischer Profile zu unterstützen.

• Vielseitige Lade- und Entladeprogramme: Laden mit konstantem Strom, konstanter Spannung, konstantem Strom/konstanter Spannung und konstanter Leistung ist verfügbar. Entlademodi mit konstantem Strom, konstanter Leistung, konstantem Widerstand und konstanter Spannung erweitern die Möglichkeiten, Testmethoden an das Zelldesign und die Bewertungsziele anzupassen.

• Unterstützung für Puls- und DCIR-Tests: Lade- und Entladepulsmodi unterstützen den Betrieb mit konstantem Strom oder konstanter Leistung bei einer minimalen Pulsbreite von 500 ms. Ein Pulsschritt kann 32 verschiedene Pulse umfassen und kontinuierlich vom Laden zum Entladen wechseln; benutzerdefinierte Abtastpunkte für die DCIR-Berechnung werden unterstützt.

• Langzeit-Zyklensteuerung: Das Gerät unterstützt 1 bis 65.535 Zyklen, bis zu 254 Schritte in einem einzelnen Zyklus und eine Verschachtelung in drei Ebenen. Eine Schrittdauer von bis zu 365 x 24 Stunden ermöglicht die Programmierung erweiterter Protokolle ohne manuellen Eingriff.

• Hochfrequente Datenerfassung: Testdaten können in einem Mindestintervall von 100 ms aufgezeichnet werden, was einer Aufzeichnungsfrequenz von 10 Hz entspricht. Spannungs- und Stromänderungsschwellen können ebenfalls verwendet werden, um relevante elektrische Ereignisse zu erfassen und gleichzeitig organisierte Testaufzeichnungen zu führen.

• Zentralisierte Netzwerk-Datenverwaltung: TCP/IP-Kommunikation und eine zentral verwaltete MySQL-Datenbank bieten eine strukturierte Grundlage für Tests mit Host-Computer-Anbindung. Daten können zur weiteren Analyse und Berichterstattung in den Formaten EXCEL2003, 2010 oder TXT exportiert werden.

• Konfigurierbarer Schutz und Testkontinuität: Das System bietet programmierbare obere und untere Spannungs- und Stromgrenzwerte sowie Verzögerungszeiten, Verpolungsschutz, Datensicherung bei Stromausfall und Offline-Testfähigkeit. Diese Funktionen helfen Laboren, einen kontrollierten Betrieb bei routinemäßigen Testunterbrechungen und Verbindungsrisiken aufrechtzuerhalten.

Anwendungen

Technische Spezifikationen

Warum dieses Produkt wählen?

• Kontrollierte Mehrkanal-Tests: Acht unabhängige Kanäle, jeder mit zwei Strombereichen und einer maximalen Ausgangsleistung von 150 W, bieten eine disziplinierte Plattform für die Durchführung paralleler Bewertungsprogramme, ohne alle Zellen in denselben Zeitplan zwingen zu müssen.

• Messorientiertes elektrisches Design: Die Kombination aus 16-Bit-Wandlung, Vierleiter-Sensorik, angegebener Genauigkeit über den gesamten Bereich und dualer Closed-Loop-Steuerung eignet sich für Labore, in denen konsistente elektrische Steuerung und vergleichbare Datensätze wichtig sind.

• Protokolltiefe für ernsthafte Bewertungen: Lade-, Entlade-, Puls-, DCIR-, Zyklen-, Kapazitäts-, Zeit-, Strom- und Spannungsfunktionen ermöglichen es dem Gerät, sowohl routinemäßige Charakterisierungen als auch komplexere Testentwicklungen innerhalb eines einzigen Systems zu unterstützen.

• Integrierte Sicherheitsvorkehrungen: Programmierbare Grenzwerte, Verpolungsschutz, Offline-Tests und Datensicherung bei Stromausfall tragen dazu bei, die Testkontinuität aufrechtzuerhalten und laufende Arbeiten während anspruchsvoller Laborvorgänge zu schützen.

• Vernetzter Datenworkflow: TCP/IP-Host-Computer-Kommunikation, zentralisierte MySQL-Verwaltung, unterstützte Windows-Server-Umgebungen und gängige Exportformate machen das System praktisch für die organisierte Überprüfung und Aufbewahrung von Testdaten.

Kontaktieren Sie uns für ein Angebot oder eine maßgeschneiderte Testlösung, die auf Ihr Zellformat, Ihre Vorrichtungsanforderungen, Ihre Bedürfnisse zur Kanalparallelschaltung und Ihre BMS-Kommunikationsziele zugeschnitten ist.
