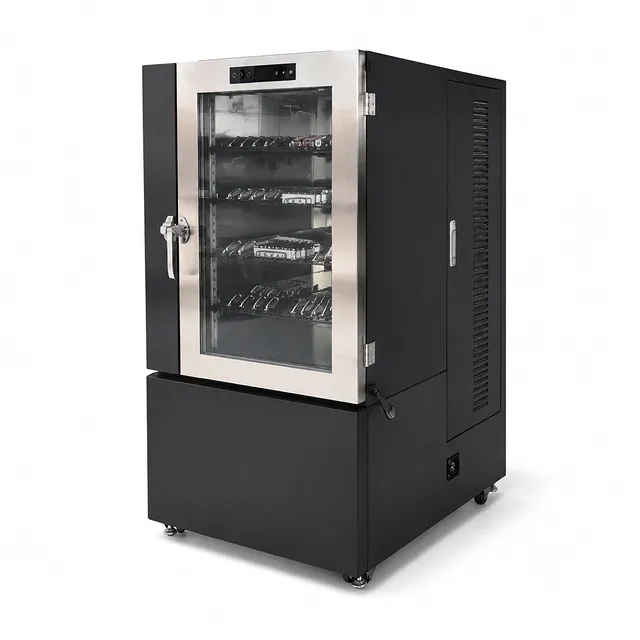

Integrierte Konstanttemperatur-Prüfkammer für Batterieforschung und Materialprüfung

Produktübersicht

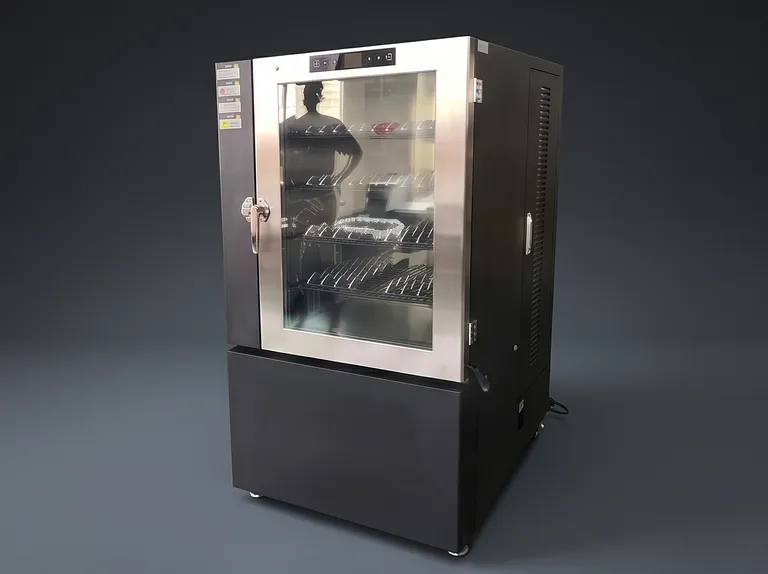

Diese integrierte Konstanttemperatur-Prüfkammer bietet kontrollierte thermische Bedingungen für wiederholbare Labor- und Produktionstests. Mit einem Nenninnenvolumen von 200 l, einem Betriebsbereich von 0 bis 60 °C und einem erzwungenen Luftumwälzsystem zur Temperaturausgleichung unterstützt das Gerät die stabile Bewertung von temperaturempfindlichen Proben, Komponenten und Materialien. Die integrierten Heiz-, Kühl-, Luftstrom-, Steuerungs- und Sicherheitssysteme schaffen eine praktische Testplattform für Unternehmen, die konsistente Umgebungsbedingungen benötigen, ohne die thermischen Hauptfunktionen trennen zu müssen.

Das Gerät ist für Konstanttemperaturtests von Pouch-Polymer-Batterien und Knopfzellen für neue Energien konzipiert. Es dient auch Herstellern von Elektronik, Elektrik, Instrumentierung, Materialien und Halbleitern zum Testen nicht brennbarer und nicht explosiver Produkte. Umwelt-, Agrar-, Viehzucht-, Aquakultur- und akademische Labore können die Kammer für Wasseranalysen, Bakterien- und Schimmelpilzstudien, Mikroorganismenkultivierung und -konservierung, Pflanzenzucht sowie Zuchtexperimente nutzen.

Ein Innenraum aus Edelstahl, Polyurethan-Isolierung, luftgekühlte Kältetechnik, Halbleiter-Heizungssteuerung und ein zuverlässigkeitsgeprüftes Temperaturregelmodul unterstützen den zuverlässigen Betrieb in anspruchsvollen Arbeitsumgebungen. Das System bietet Ethernet-Kommunikation und kann mit Batterietestgeräten verbunden werden, was eine koordinierte Überwachung von bis zu 20 Einheiten und 160 Kanälen mit bis zu zwei Host-Computern ermöglicht.

Hauptmerkmale

• Stabiler Temperaturbereich von 0 bis 60 °C: Die Kammer deckt gängige Anforderungen an konstante Temperaturen für Batterieforschung, Elektroniktests, biologische Kultivierung, Materialbewertung und kontrollierte Probenlagerung ab.

• Kontrollierte Temperaturgleichmäßigkeit: Temperaturschwankungen sind unter unbelasteten, stabilisierten Bedingungen auf ≤1 °C begrenzt, während die Temperaturabweichung unter denselben Testbedingungen bei ±2,0 °C gehalten wird. Dies unterstützt die wiederholbare Testdurchführung und einen zuverlässigeren Vergleich zwischen Chargen.

• Schnelle thermische Reaktion: Das System heizt in ≤30 Minuten von 25 °C auf 60 °C und kühlt in ≤50 Minuten von 25 °C auf 0 °C ab, was die Wartezeit zwischen Testbedingungen verkürzt und den Labordurchsatz verbessert.

• Erzwungene Luftumwälzung: Ein Axiallüfter, eine Edelstahlheizung und ein Verdampfer bilden einen integrierten Klimatisierungskanal. Die erzwungene Umwälzlüftung gleicht die Temperatur im gesamten Arbeitsraum aus und minimiert lokale thermische Schwankungen.

• Robuste Kammerkonstruktion: Das Außengehäuse besteht aus hochwertigem, kaltgewalztem Stahl mit Sprüh- und Einbrennlackierung, während die Innenkammer aus SUS304-Edelstahl gefertigt ist. Eine 50 mm dicke Polyurethan-Schaumisolierung verbessert die Wärmespeicherung und unterstützt die langfristige strukturelle Haltbarkeit.

• Präzise PID-Regelung: Der Regler verwendet eine automatische PID-Berechnung, um die Heizleistung gemäß der eingestellten Temperatur zu bestimmen. Die Pulsweitensteuerung über Halbleiterrelais ermöglicht eine reaktionsschnelle, kontaktlose Anpassung für ein dynamisches Temperaturgleichgewicht.

• Flexible Anordnung der Batterieproben: Vier elektrisch isolierte Regale bieten eine vierstufige Platzierung. Jedes Regal kann bis zu 40 Knopfzellen aufnehmen, während das Probengestell je nach erforderlicher Anordnung von Knopfzellen oder Pouch-Batterien angepasst werden kann.

• Integrierte Kommunikationsfähigkeit: Eine Standard-Ethernet-Schnittstelle unterstützt den Anschluss an Batterieerkennungs- und Testgeräte. Die Konfiguration kann bis zu 20 Testeinheiten mit 160 Kanälen, bis zu zwei Host-Computer und einen Netzwerk-Switch aufnehmen.

• Betriebssicherheitsschutz: Leckageschutz, Kurzschlussschutz und Schutz bei abnormalem Betrieb des Umwälzlüfters tragen dazu bei, das Geräterisiko bei unbeaufsichtigten oder längeren Tests zu verringern. Die unabhängige Stromschutzanordnung unterstützt die kontrollierte Installation in professionellen Einrichtungen.

Anwendungen

Technische Spezifikationen

Kernkonfiguration

Leistung

Strukturelle Merkmale und Standardkonfiguration

Heiz-, Kühl- und Steuerungssysteme

Verbindung zur Batterietestung

Sicherheits- und Stromkonfiguration

Installations- und Betriebsbedingungen

Warum dieses Produkt wählen

• Für wiederholbare Ergebnisse gebaut: Enge Spezifikationen für Schwankungen und Abweichungen unter stabilisierten Bedingungen unterstützen konsistente thermische Tests in Batterie-, Material-, Elektronik- und biologischen Arbeitsabläufen.

• Für den Langzeitbetrieb konzipiert: SUS304-Edelstahl, behandelter kaltgewalzter Stahl, 50 mm Polyurethan-Isolierung, ein vollständig gekapselter Kolbenkompressor und stickstoffgeschütztes Schweißen bilden ein langlebiges Gerätefundament.

• Effiziente Laborintegration: Ethernet-Kommunikation und Unterstützung für bis zu 20 Testeinheiten und 160 Kanäle machen das System für vernetzte Batterieforschung und koordiniertes Testmanagement geeignet.

• Anpassungsfähige Probenhandhabung: Elektrisch isolierte vierstufige Regale unterstützen Knopf- und Pouch-Batterietests, während das Probengestell für unterschiedliche Probengrößen und Fixierungsanforderungen angepasst werden kann.

• Zuverlässigkeitsorientierte Steuerung: Das unabhängig entwickelte Steuermodul wurde auf Hoch-Tief-Temperatur-Auswirkung, Vibration, EMV und entsprechende Zuverlässigkeit getestet, während PID-Regelung und SSR-Steuerung einen reaktionsschnellen Betrieb aufrechterhalten.

Kontaktieren Sie uns für ein Angebot und eine Konfiguration, die auf Ihre Anforderungen an Batterietests, Materialforschung, Produktionsvalidierung oder Umweltlabore zugeschnitten ist.
