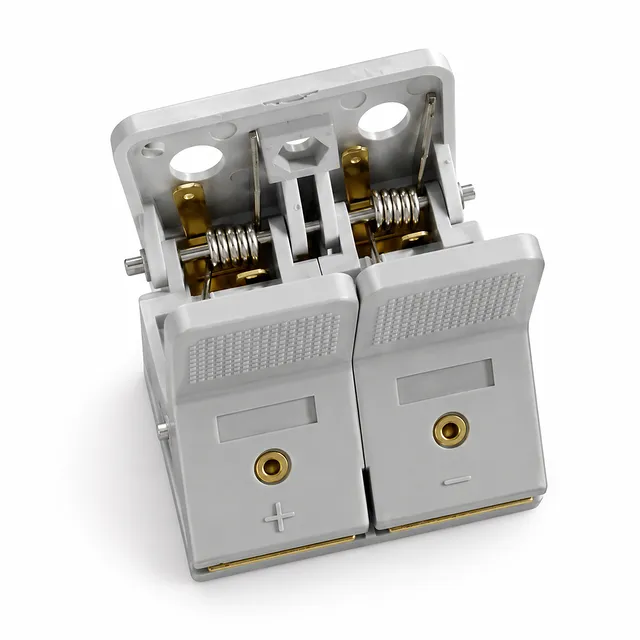

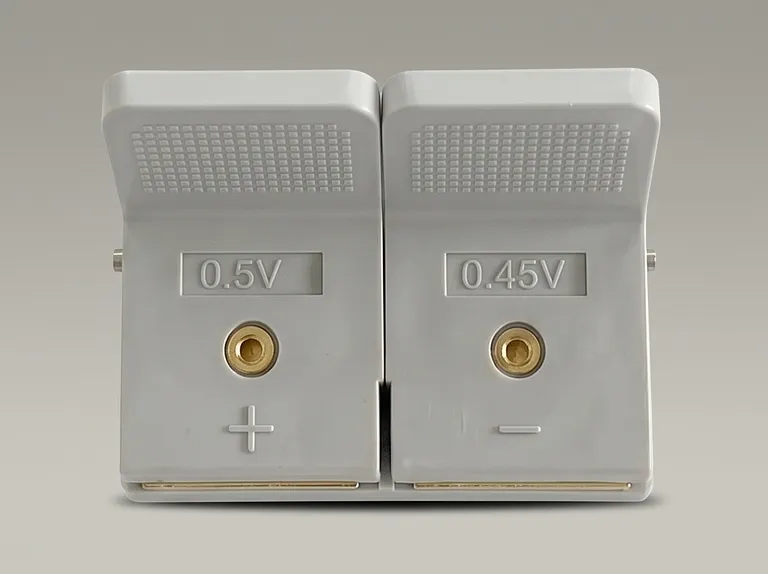

Polymer-Batterieklemme Batterietestklemme 3 bis 5 A Vierleiter-Zellentestvorrichtung

Produktübersicht

Diese hochpräzise Polymer-Batterieklemme wurde speziell für die elektrische Charakterisierung, Formierung, Sortierung und Lebensdauertests von Pouch- und Polymer-Lithium-Ionen-Zellen entwickelt. Die Vorrichtung arbeitet zuverlässig bei Stromlasten von 3 bis 5 A und stellt ultra-stabile elektrische Verbindungen zu den Zellfahnen her, wodurch Messrauschen minimiert und Spannungsabfälle durch schlechten physischen Kontakt eliminiert werden. Diese Testklemme wurde entwickelt, um Laborabläufe und hochdichte Mehrkanal-Produktionstests zu optimieren, und gewährleistet eine wiederholbare Kontaktkraft sowie eine überragende Signaltreue während umfangreicher Lade-Entlade-Protokolle.

Das für anspruchsvolle Forschungs- und Industrieanwendungen konzipierte Gerät integriert spezialisierte Kontaktmetallurgie und hochwertige dielektrische Isolationsmaterialien, um eine außergewöhnliche Leistung über weite thermische Testprofile bis zu 125 °C aufrechtzuerhalten. Ob in Batterietestschränken, Klimakammern oder automatisierten Formierungsgestellen eingesetzt, bietet diese Hardware die mechanische Robustheit und flammhemmende Sicherheit, die für einen kontinuierlichen, unbeaufsichtigten Betrieb erforderlich sind. Die Klemme spielt eine entscheidende Rolle bei der Batterieherstellung, Qualitätssicherung, Materialforschung und der Validierung von Energiespeichern für die Automobilindustrie.

Die auf Langlebigkeit und Ergonomie ausgelegte Vorrichtung garantiert einen konsistenten Anschlusskontakt über Zehntausende von Arbeitszyklen. Hochwertige isolierende Polymerkörper verhindern versehentliche Kurzschlüsse beim manuellen Be- und Entladen, während der niedrige Kontaktwiderstand eine Benchmark-Genauigkeit für die elektrochemische Impedanzspektroskopie (EIS), die Berechnung des Gleichstrom-Innenwiderstands (DCIR) und die präzise Kapazitätssortierung liefert. Labortechniker und Zellfertigungsingenieure können sich auf diese Testschnittstelle verlassen, um die Kalibrierungsintegrität bei intensiven Testplänen zu wahren.

Hauptmerkmale

• Architektur mit niedrigem Kontaktwiderstand: Entwickelt mit hochleitfähigen Kontaktflächen, die einen Kontaktwiderstand von bis zu ≤25 mΩ (und spezialisierte Varianten unter ≤2 mΩ) erreichen, wodurch parasitäre resistive Wärmeentwicklung verhindert und echte Zellspannungsdaten bei Hochpräzisionstests bewahrt werden.
• Breite thermische Kompatibilität: Ausgelegt für den dauerhaften Betrieb in thermischen Umgebungen bis zu 125 °C (mit Heavy-Duty-Varianten für -55 °C bis +155 °C), wodurch die Vorrichtung vollständig kompatibel mit Stresstests in Klimakammern, Heißlagerungsbewertungen und Hochtemperaturzyklen ist.
• UL94V-0 zertifizierte Flammwidrigkeit: Hergestellt aus hochwertigen flammhemmenden Polymeren, die strenge UL94V-0-Standards erfüllen, was passive Brandsicherheit und Isolierung bei thermischem Durchgehen in hochdichten Batterietestgestellen gewährleistet.
• Hochspannungs-dielektrische Isolation: Bietet Isolationswiderstandswerte von ≥1×10⁹ Ω bei 500 V DC und verhindert effektiv Übersprechen, Leckströme und unbeabsichtigte Kurzschlüsse zwischen Testleitungen und benachbarten metallischen Strukturen.

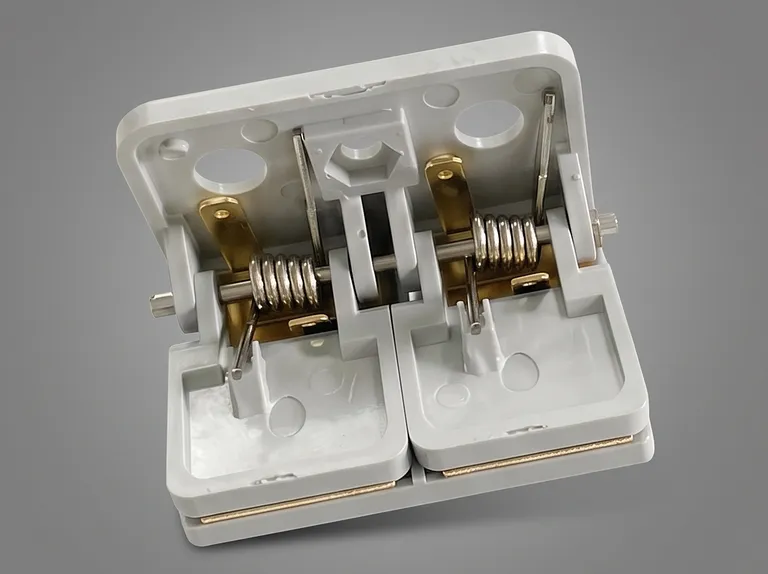

• Robuste mechanische Haltbarkeit: Präzisionsgefertigte Federbaugruppen und hochwertige Kontaktkomponenten aus Messing/Edelstahl bieten eine Nennlebensdauer von über 30.000 Klemmzyklen ohne mechanische Verformung oder Verlust des Kontaktdrucks.
• Optimierte Klemmkraft: Die werksseitig kalibrierte Kontaktkraft (20 N bei Heavy-Duty-Ausführungen) sorgt für einen sicheren, gleichmäßigen Anpressdruck auf empfindliche Pouch-Fahnen aus Aluminium, Kupfer und Nickel, ohne Kantenrisse, Knicke oder Ermüdung der Anschlüsse zu verursachen.
• Korrosionsbeständige Vernickelung: Eine mehrschichtige Vernickelung (3~5 µm) verhindert Oxidation und chemische Degradation durch Elektrolytdämpfe, Feuchtigkeit und industrielle Umgebungsatmosphäre über lange Testkampagnen hinweg.
• Enge Maßhaltigkeit: Hergestellt unter strengen Maßtoleranzen (±0,05 mm), um eine nahtlose Kompatibilität mit automatisierten Batteriesortiermaschinen und standardmäßigen Labor-Kabelbäumen zu garantieren.

Anwendungen

Technische Spezifikationen

Warum dieses Produkt wählen?

• Industrielle Zuverlässigkeit: Dieses System wurde entwickelt, um herkömmliche kommerzielle Clips zu übertreffen. Es enthält industrielle Federmechanismen und verschleißfeste Kontaktmetallurgie, die für Zehntausende von Arbeitszyklen ohne Kontaktermüdung ausgelegt sind.
• Strenge Sicherheitskonformität: Hohe Durchschlagfestigkeit (≥1×10⁹ Ω bei 500 V DC) in Kombination mit zertifizierter UL94V-0-Flammbeständigkeit garantiert einen sicheren, ausfallsicheren Betrieb in Mehrkanal-Batterietestkammern und automatisierten Formierungslinien.
• Präziser Fahnenschutz: Die sorgfältig kalibrierte Klemmgeometrie verteilt die mechanische Belastung gleichmäßig, sorgt für einen festen elektrischen Kontakt und schützt gleichzeitig empfindliche Pouch-Zellfahnen vor Mikroperforationen oder Biegeschäden.
• Umfassende Strombereichsoptionen: Mit Standardkonfigurationen von 3~5 A sowie Heavy-Duty-Varianten für 25 A und 40 A bietet dieses Geräteportfolio vollständige Testflexibilität von der grundlegenden Labor-F&E bis hin zur Hochstrom-Pulsentladung.
• Experten-Engineering-Support: Unterstützt durch spezialisiertes Fachwissen im Bereich Batterie-Hardware bietet unser Team technische Unterstützung für kundenspezifische Kanalintegration, maßgeschneiderte Verdrahtungsvorrichtungen und Mehrzellen-Testbankkonfigurationen.

Kontaktieren Sie noch heute unser technisches Vertriebsteam, um ein Angebot anzufordern oder maßgeschneiderte Vorrichtungslösungen für Ihre Batterietesteinrichtung zu besprechen.
