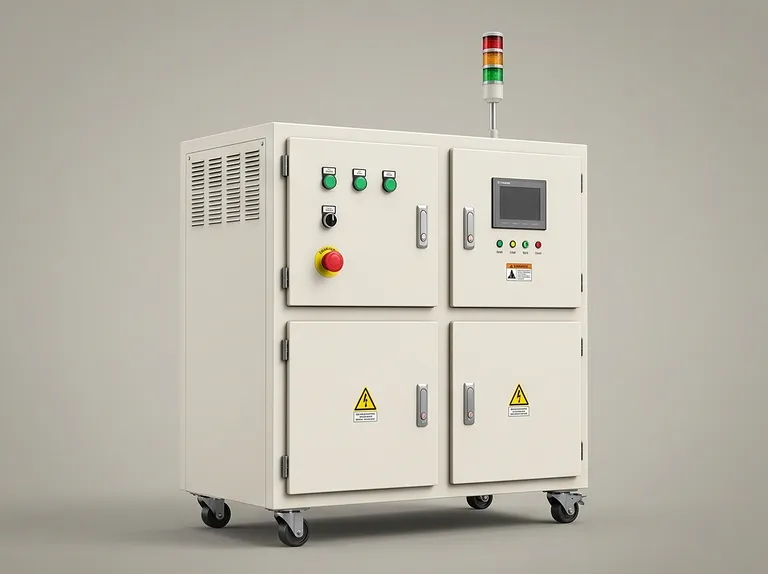

100V 1000A Batterietestsystem

Produktübersicht

Dieses Hochleistungs-Batterietestsystem wurde für die kontrollierte Lade- und Entladebewertung von großen Zellen, Modulen und Batteriepacks entwickelt. Zwei unabhängig steuerbare Kanäle kombinieren 100 V Spannungskapazität, bidirektionalen 1000 A Strom, 24-Bit-Datenerfassung sowie eine geschlossene Konstantstrom- und Konstantspannungsregelung. Der regenerative Betrieb bei voller Leistung speist die rückgewonnene Energie zunächst in lokale Lasten und anschließend in das Stromnetz zurück, was effiziente Langzeittests unterstützt.

Das Gerät dient der Batterie-F&E, Zellvalidierung, Modulentwicklung, BMS-Integration, Antriebsstrangforschung und Qualitätslaboren in der Produktion. Die konfigurierbaren Betriebsmodi unterstützen Kapazitäts-, Raten-, Puls-, DCIR-, Effizienz-, Ausdauer-, Überladungs-, Tiefentladungs- und Konsistenzstudien, während importierte DBC-Lastzyklusdateien anwendungsrelevante Simulationen ermöglichen.

Das für anspruchsvolle Labor- und Industriearbeitsabläufe konzipierte System kombiniert niederfrequente Isolierung, netzkonforme Leistung, schnelles Stromansprechverhalten, umfassenden Schutz und geschützte Datenerfassung. Die unabhängige Kanalsteuerung, optionale Kanalkombination, umfassende Konnektivität für externe Geräte sowie Integrationsunterstützung für Datenbank-, MES- und LIMS-Umgebungen bieten eine zuverlässige Grundlage für wiederholbare, rückverfolgbare Tests.

Hauptmerkmale

• Leistungsstarke unabhängige Kanäle: Zwei Hauptkanäle bieten jeweils bis zu 100 kW und einen bidirektionalen Bereich von -1000 A bis 1000 A. Eine optionale Kanalkombination liefert bis zu 200 kW und -2000 A bis 2000 A für Prüflinge mit höherem Strombedarf.

• Präzise 24-Bit-Messung: Das Gerät verwendet 24-Bit-ADC-Abtastung mit einer Spannungsgenauigkeit von ±0,05 % F.S., einer Stromgenauigkeit von ±0,05 % F.S. und einer Leistungsgenauigkeit von ±0,1 % F.S. Feine Auflösungen von 1 mV Spannung, 1 mA Strom und 1 W Leistung unterstützen eine detaillierte Leistungscharakterisierung.

• Unabhängige duale Regelkreise: Konstantstrom- und Konstantspannungsmodi verwenden eine duale Regelkreisstruktur, wobei jeder Kanal unabhängig gesteuert wird. Diese Architektur unterstützt eine stabile Regelung, wenn Kanäle gleichzeitig unterschiedliche Programme, Grenzwerte und Testbedingungen ausführen.

• Energierückspeisung bei voller Leistung: Rückgewonnene Entladeenergie wird vorrangig für lokale Lasten genutzt, überschüssige Energie wird in das Netz zurückgespeist. Das regenerative Design unterstützt ein ressourceneffizienteres Hochleistungs-Zyklisieren bei einer Vollast-Wirkungsgrad von über 85 %.

• Schnelle dynamische Leistung: Die Stromansprechzeit beträgt nicht mehr als 10 ms von 10 % bis 90 %, und die Lade-Entlade-Umschaltzeit beträgt nicht mehr als 20 ms von -90 % bis +90 %. Eine minimale Pulsbreite von 100 ms ermöglicht dynamische Pulscharakterisierungen und Transienten-Lasttests.

• Flexible Multi-Mode-Programmierung: Ladeprogramme umfassen Konstantstrom, Konstantspannung, Konstantstrom-Konstantspannung, Konstantleistung, Stromrampen und Pulse. Entladeprogramme umfassen Konstantstrom, Konstantstrom-Konstantspannung, Konstantleistung, Konstantwiderstand, Stromrampen, Pulse und DCIR.

• Deep Cycle und Logiksteuerung: Das System unterstützt 1 bis 65535 Zyklen, 254 editierbare Schritte, drei Ebenen der Zyklusverschachtelung, mehrere Ausgänge pro Schritt und beliebige Goto-Übergänge. Spannungs-, Strom-, Zeit-, Temperatur-, Kapazitäts-, Energie-, -ΔV- und ausdrucksbasierte Bedingungen können Abschaltungen oder Schrittänderungen steuern.

• Rückverfolgbare Hochgeschwindigkeits-Datenerfassung: Minimale Aufzeichnungsintervalle betragen 10 ms, 0,1 mV und 0,1 mA. Datensicherung bei Stromausfall und Offline-Tests mit konfigurierbaren Sicherheitsgrenzwerten tragen dazu bei, die Testkontinuität und Datenintegrität zu wahren.

• Industrielle Konnektivität und externe Koordination: Die TCP/IP-Kommunikation unterstützt Softwarebetrieb und Systemintegration, während RS485-, RS232-, CAN2.0A-, CAN2.0B-, CANFD- und Ethernet-Schnittstellen BMS-Einheiten und Laborhilfsgeräte verbinden. Das Gerät kann mit Klimakammern, Wasserkühlern, Isolationsüberwachung, einstellbaren Netzteilen und Ausgleichsgeräten koordiniert werden.

• Mehrschichtiges Schutzdesign: Netzseitige Sicherheitsvorkehrungen decken Überspannung, Überstrom, Phasenausfall, Überhitzung, Überlast, Kurzschluss, Kommunikationsunterbrechung und Not-Aus-Ereignisse ab. Batterieseitige Sicherheitsvorkehrungen adressieren Überspannung, Überstrom, Stromunterbrechung, Verpolung, Verlust des Kommunikations-Heartbeats, Überkapazität und Unterbrechungen der Messleitungen.

Anwendungen

Technische Spezifikationen

Warum dieses Produkt wählen

• Erstklassige Hochleistungs-Testfähigkeit: Die Zweikanal-Architektur, der optionale kombinierte Bereich von 2000 A und die kombinierte Leistung von 200 kW bewältigen anspruchsvolle Batterievalidierungsarbeiten, ohne den Betrieb der unabhängigen Kanäle zu beeinträchtigen.

• Kontrollierte, wiederholbare Messungen: 24-Bit-Erfassung, ±0,05 % F.S. Spannungs- und Stromgenauigkeit sowie feine Aufzeichnungsschwellen geben Ingenieurteams eine zuverlässige Basis für den Vergleich von Zellen, Modulen und Testprogrammen.

• Effizienter Laborbetrieb: Energierückspeisung bei voller Leistung, ein Leistungsfaktor von über 0,99, THDi unter 5 % und ein Vollast-Wirkungsgrad von über 85 % unterstützen den verantwortungsvollen Betrieb der Hochleistungs-Testinfrastruktur.

• Robuster Schutz und Integration: Mehrschichtige Netz- und Batteriesicherheitsvorkehrungen, Offline-Schutzeinstellungen, Datensicherung bei Stromausfall und umfassende Kommunikationsmöglichkeiten reduzieren das Betriebsrisiko in komplexen Testumgebungen.

• Konfigurierbar für echte Teststationen: Optionale Strom- und Spannungsskalen, 0-V-Entladefähigkeit, Kabel- und Vorrichtungsauswahl, Batteriegestelle, Hilfskanäle und externe Module ermöglichen es, das Gerät exakt auf die Batterie und den Arbeitsablauf abzustimmen.

Kontaktieren Sie uns für ein Angebot oder eine maßgeschneiderte Batterietestlösung, die auf Ihre Anforderungen an Spannung, Strom, Vorrichtungen, Softwareintegration und Hilfsausrüstung abgestimmt ist.
