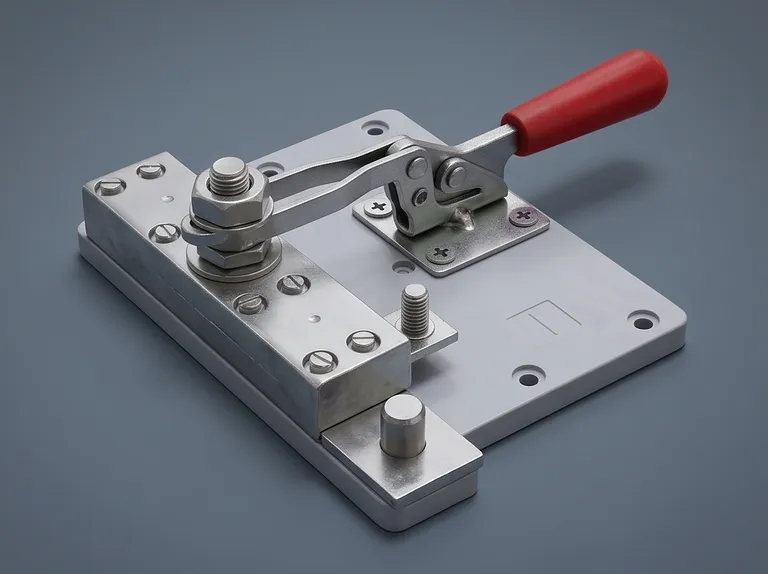

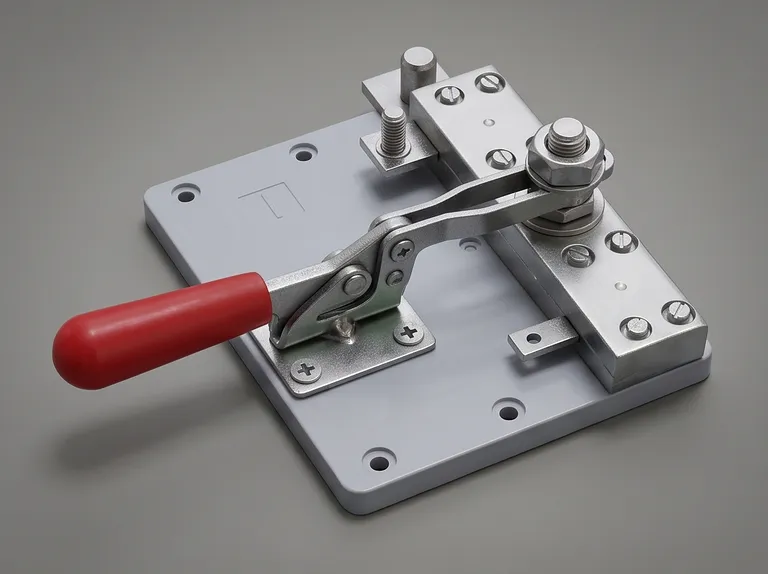

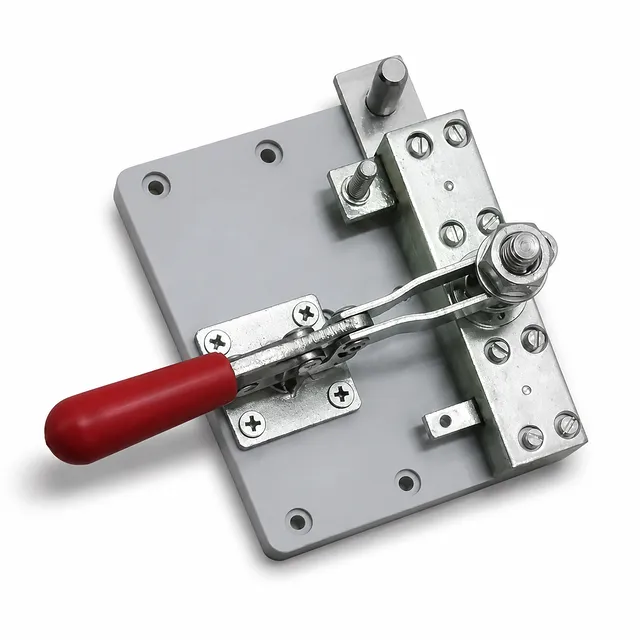

Hochstrom-Polymerbatterie-Testvorrichtung für die elektrische Prüfung von Pouch-Zellen

Produktübersicht

Diese Hochleistungs-Testvorrichtung für Polymerbatterien wurde entwickelt, um bei der elektrochemischen Charakterisierung, der Formierung und dem Hochstrom-Zyklieren von Polymer-Pouch-Zellen zuverlässigen elektrischen Kontakt und mechanische Stabilität zu gewährleisten. Die Vorrichtung wurde konzipiert, um Schwankungen des Kontaktwiderstands zu eliminieren und Wärmeansammlungen an den Anschlussfahnen zu reduzieren. Sie bietet eine außergewöhnlich stabile Schnittstelle zwischen den Zellanschlüssen und automatisierten Testsystemen. Ihre robuste Konstruktion sorgt für eine gleichbleibende Klemmkraft und minimalen elektrischen Verlust bei langwierigen Mehrkanal-Testprotokollen.

Dieses Testgerät wurde für anspruchsvolle Forschungs-, Entwicklungs- und industrielle Qualitätssicherungsumgebungen gebaut und eignet sich für Batterietester mit hohem Durchsatz, Klimakammern und Hochleistungs-Lade-Entlade-Plattformen. Die Vorrichtung wird in der Lieferkette für Elektrofahrzeuge (EV), bei der Herstellung von Batterien für Unterhaltungselektronik, bei der Validierung von Energiespeichern in der Luft- und Raumfahrt sowie in akademischen elektrochemischen Laboren umfassend eingesetzt. Durch die Standardisierung der Kontaktgeometrie und Druckverteilung an den Fahnen ermöglicht sie eine nahtlose Integration in fortschrittliche Batterietest-Workflows.

Der Klemmmechanismus besteht aus hochwertigem, hochtemperaturbeständigem Polysulfon, präzisionsgefertigtem Messing und korrosionsbeständigem Edelstahl und weist eine hervorragende strukturelle Integrität unter rauen thermischen und elektrischen Belastungen auf. Er behält seine physikalischen und dielektrischen Eigenschaften über kontinuierliche Betriebszyklen hinweg bei und verhindert Verformungen und Verschleiß. Batterieingenieure und Laborleiter können sich auf dieses System verlassen, wenn es um reproduzierbare Testdaten, sicheren Hochstrombetrieb und langfristige Haltbarkeit in anspruchsvollen Testumgebungen geht.

Hauptmerkmale

• Hochstromkapazität bis zu 350 A: Die optimierte elektrische Architektur unterstützt kontinuierliche Stromlasten bis zu 350 A und Nennspannungen bis zu 500 V. Dies macht sie ideal für die Bewertung von Schnellladevorgängen, Impulsentladungsprofilen und die Leistungsanalyse von Pouch-Zellen bei hohen Raten, ohne das Risiko eines thermischen Durchgehens an der Kontaktschnittstelle.
• Extrem niedriger Kontaktwiderstand: Dank hochleitfähiger Messingkontakte und einer präzisen Klemmgeometrie erreicht das Gerät einen extrem niedrigen Kontaktwiderstand von ≤5 mΩ, was I²R-Widerstandserwärmung und Spannungsabfallfehler bei präzisen elektrochemischen Messungen erheblich reduziert.
• Breites Betriebstemperaturfenster: Voll funktionsfähig in einem extremen Temperaturbereich von -55 °C bis 155 °C, was den nahtlosen Einsatz in thermischen Testkammern für Kaltstarttests unter Null, Alterung bei erhöhten Temperaturen und extreme thermische Zyklusvalidierungen ermöglicht.
• Fortschrittliche Konstruktion aus mehreren Materialien: Gefertigt mit hochwertiger Polysulfon-Isolierung (PSU), präzisionsgefertigten Messing-Stromabnehmern und strukturellem Edelstahl, was für außergewöhnliche mechanische Steifigkeit, hohe Wärmeformbeständigkeit und überlegene chemische Beständigkeit gegen korrosive Elektrolytdämpfe sorgt.
• Hochbeständige Nickel-Oberflächenbeschichtung: Die leitfähigen Oberflächen verfügen über eine spezielle 3–5 nm dicke Nickelbeschichtung (Ni), die die Basismetalle vor Oxidation schützt, wiederholter Abnutzung beim Einsetzen der Zellen widersteht und eine konstante Oberflächenleitfähigkeit über zehntausende Zyklen hinweg gewährleistet.
• Überlegene dielektrische Isolierung: Bietet einen hohen Isolationswiderstand von ≥1×10⁹ Ω bei 500 VDC, wodurch benachbarte Kanäle effektiv isoliert, elektrisches Übersprechen verhindert und empfindliche Mehrkanal-Batterieanalysatoren geschützt werden.
• Verlängerte mechanische Lebensdauer und Wartungsintervalle: Die mechanische Struktur ist für industrielle Ausdauer ausgelegt und für ≥30.000 Klemmzyklen sowie über 10.000 kontinuierliche Betriebsstunden spezifiziert, was Ausfallzeiten und Ersatzkosten in Produktionsanlagen mit hohem Volumen minimiert.
• Enge mechanische Fertigungstoleranzen: Hergestellt mit hochpräzisen Maßtoleranzen innerhalb von ±0,05 mm, was eine exakte Ausrichtung der Fahnen, eine gleichmäßige Kontaktdruckverteilung und vollständige Wiederholbarkeit über alle Testkanäle hinweg sicherstellt.

Anwendungen

Technische Spezifikationen

Warum dieses Produkt wählen?

• Präzisionstechnik für Hochstromstabilität: Das Testen von Hochleistungs-Pouch-Zellen erzeugt erhebliche thermische und elektrische Belastungen an den Anschlusspunkten. Dieses System verwendet hochwertige leitfähige Messingelemente in Kombination mit engen Fertigungstoleranzen von ±0,05 mm, um einen gleichmäßigen Druck über den gesamten Fahnenbereich zu gewährleisten und lokale Hotspots sowie Stromkonzentrationen zu vermeiden.
• Außergewöhnliche thermische und umweltbedingte Widerstandsfähigkeit: Mit einem Betriebsbereich von -55 °C bis 155 °C bietet die Vorrichtung kompromisslose mechanische Steifigkeit und elektrische Isolierung während aggressiver Zyklen in Klimakammern und vermeidet die thermische Erweichung, die bei Standard-Kunststoffvorrichtungen üblich ist.
• Überlegene Materialien und Oberflächenschutz: Die Kombination aus thermisch stabilem Polysulfon, korrosionsbeständigem Edelstahl und präziser 3–5 nm Nickelbeschichtung verhindert die Passivierung der Oberfläche durch Umgebungsfeuchtigkeit (bis 90 % rF) und Elektrolytexposition, wodurch ein extrem niedriger Kontaktwiderstand über Langzeitstudien hinweg erhalten bleibt.
• Industrielle Langlebigkeit und ROI: Ausgelegt für über 30.000 mechanische Betätigungszyklen und 10.000 kontinuierliche Teststunden, bietet die Vorrichtung eine außergewöhnliche Betriebsverfügbarkeit und zuverlässige Datenintegrität, was den Testdurchsatz in Pilotlinien und kommerziellen F&E-Zentren maximiert.
• Anpassbare Mehrkanal-Konfigurationen: Das Gerät ist für die nahtlose Integration in eine Vielzahl von Batterietest-Hardware konzipiert und unterstützt vielseitige Montagekonfigurationen sowie kundenspezifische Klemmgeometrien für Fahnen, die auf spezifische Pouch-Zellenabmessungen zugeschnitten sind.

Kontaktieren Sie noch heute unser technisches Ingenieurteam, um ein Angebot anzufordern oder maßgeschneiderte Lösungen für Batterietestvorrichtungen für Ihre Labor- und Produktionsanforderungen zu besprechen.
