Elektrodynamisches Schwingprüfsystem Vibrationstisch

Produktübersicht

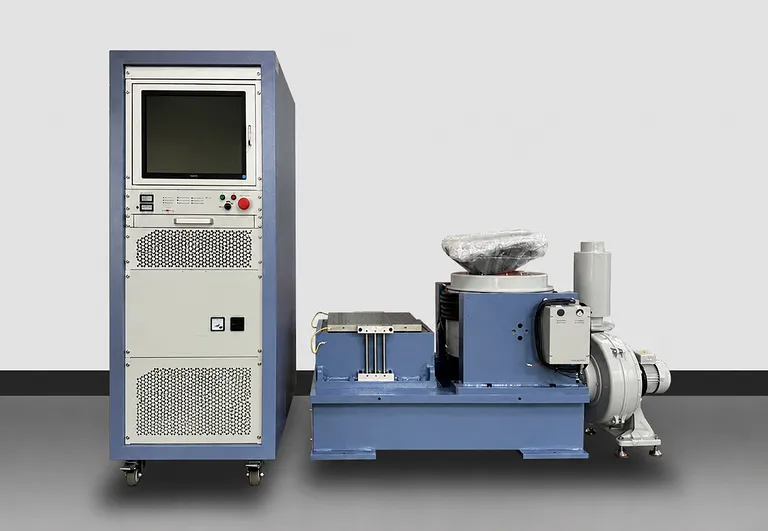

Dieses elektrodynamische Schwingprüfsystem bietet kontrollierte Sinus-, Rausch- und Schockerregung für die Haltbarkeitsprüfung in Labor und Industrie. Sein elektromagnetischer Shaker liefert bis zu 300 kgf Sinus-Spitzenkraft, 300 kgf RMS-Rauschkraft und 600 kgf Schock-Spitzenkraft und unterstützt anspruchsvolle mechanische Testprogramme mit einem breiten Frequenzbereich von 1 bis 4000 Hz. Die Ausrüstung kombiniert einen digitalen Schaltverstärker, einen digitalen Schwingungsregler, einen Beschleunigungssensor, ein Kühlgebläse und einen Bediencomputer zu einer koordinierten Testplattform.

Das System eignet sich für die Komponentenqualifizierung, Untersuchung struktureller Resonanzen, Ermüdungstests und Transportsimulationen. Eine vertikale Erweiterungsplattform und ein horizontaler Ölfilm-Gleittisch erweitern die verfügbaren Testausrichtungen für Vorrichtungen, Baugruppen und Proben. Es ist relevant für Batterie-Forschungsausrüstung, elektronische Produkte, Materialforschung, Automobilkomponenten, luft- und raumfahrtbezogene Hardware, industrielle Instrumente und akademische Labore, in denen eine kontrollierte Schwingungsbelastung erforderlich ist.

Aufgebaut auf definierten Kraft-, Weg-, Geschwindigkeits-, Beschleunigungs-, Nutzlast- und Kontrollgrenzen, bietet dieses Gerät Ingenieurteams eine klare Betriebsgrundlage für reproduzierbare Tests. Seine Schwingungsisolationsfrequenz von 2,5 Hz, die Spezifikation für ein geringes magnetisches Streufeld, Schutzüberwachungsfunktionen, langlebige M8-Montageschnittstellen und ein digitaler Testdaten-Workflow unterstützen einen zuverlässigen Betrieb unter entsprechend konfigurierten Testbedingungen.

Hauptmerkmale

• Elektrodynamische Hochkrafterregung: Der elektromagnetische Schwingungserzeuger liefert 300 kgf maximale Sinus-Spitzenkraft, 300 kgf maximale RMS-Rauschkraft und 600 kgf maximale Schock-Spitzenkraft. Diese definierten Grenzwerte unterstützen die Testplanung für stationäre, breitbandige und transiente Schwingungsprofile.

• Breite Frequenzabdeckung: Der Betriebsfrequenzbereich von 1 bis 4000 Hz unterstützt sowohl niederfrequente Strukturantwortuntersuchungen als auch hochfrequente Schwingungsbewertungen. Die vertikale Erweiterungsplattform und der horizontale Ölfilm-Gleittisch haben jeweils eine obere Nutzungshäufigkeit von 2000 Hz für ausrichtungsspezifische Tests.

• Kontrollierte Bewegungsfähigkeit: Der maximale Weg beträgt 38 mm p-p, die maximale Geschwindigkeit 2 m/s und die maximale Beschleunigung 100G (980 m/s2). Diese Grenzwerte ermöglichen es Benutzern, die Testschwere an das Vorrichtungsdesign, die Probenmasse und das erforderliche Beschleunigungsprofil anzupassen.

• Definierte Nutzlast-Beschleunigungs-Beziehung: Das System gibt die Beziehung als F=M.A an und bietet Nutzlastkapazitäten bei 5G, 10G, 20G und 30G. Dies erleichtert die Beurteilung, ob eine vorgeschlagene Testartikel- und Vorrichtungskombination innerhalb der verfügbaren Erregungskraft bleibt.

• Digitale Schaltverstärkung: Der 4KVA digitale Schaltleistungsverstärker bietet 100V Ausgangsspannung und 30A Ausgangsstrom. Der Verstärker wird separat vom Shaker-Gehäuse spezifiziert, was es Käufern ermöglicht, den Installationsbedarf und das Gerätegewicht im Voraus zu bewerten.

• Digitale Multimodus-Schwingungssteuerung: Der digitale Controller VCSusb-2 bietet zwei Eingangskanäle und einen Ausgangskanal für Sinus- und Rauschsteuerung. Chinesische und englische Bedienung wird unterstützt, zusammen mit Zeitbereichs- und Frequenzbereichsanalyse, Signalquellenfunktionen und Sinus-Sweep-Analyse.

• Integrierter Daten- und Bericht-Workflow: Der mitgelieferte Computer, Flüssigkristallanzeige, Tastatur und optische Maus unterstützen den Testbetrieb. Die Software zeigt Signale und Daten an, speichert und analysiert sie, legt Testparameter fest und kann automatisch Word-Testberichte für die dokumentierte Auswertung generieren.

• Umfassender Servoschutz: Die Überwachung umfasst Temperatur, Luftdruck, Überweg, Überspannung, Überstrom, Eingangsunterspannung, externe Fehler, Steuerstrom, Logikfehler und Eingangsphasenverlust. Diese Schutzmaßnahmen unterstützen eine geordnete Reaktion auf überwachte Betriebs- und Versorgungsbedingungen.

• Langlebige Testschnittstellen: Die Schwingspule mit 150 mm Durchmesser umfasst 13 x M8 Tischschrauben. Beide Arbeitsflächen mit optionaler Ausrichtung verwenden 400 mm x 400 mm Aluminiumlegierungsplattformen mit M8-Edelstahl-Gewindeeinsätzen, die als langlebig und verschleißfest spezifiziert sind.

• Sensor- und Kühlungsunterstützung: Der LAB-Beschleunigungssensor deckt 0,5 bis 7000 Hz ab, mit 30,15 PC/g Empfindlichkeit und einem Temperaturbereich von -40 bis 160 °C. Ein 1,1 KW Kühlgebläse mit einer Nennleistung von 1404 m³/h unterstützt die Systemkühlung.

Anwendungen

Technische Spezifikationen

Elektromagnetischer Schwingungserzeuger

Digitaler Schaltleistungsverstärker

Servoschutzsystem

Digitaler Schwingungsregler

Beschleunigungssensor

Vertikale Erweiterungsplattform

Horizontaler Ölfilm-Gleittisch

Kühlgebläse

Warum dieses Produkt wählen

• Für technische Überprüfungen definierte Leistungsfähigkeit: Kraftwerte für Sinus-, Rausch- und Schockprüfungen sowie Bewegungsgrenzen und die angegebene F=M.A-Nutzlastbeziehung geben Beschaffungs- und Testteams konkrete Werte für die Konfigurationsbewertung.

• Vollständige Steuerungsarchitektur: Die Ausrüstung integriert einen elektromagnetischen Erzeuger, einen digitalen Schaltverstärker, einen Schwingungsregler, einen Beschleunigungssensor, ein Kühlgebläse und einen computerbasierten Software-Workflow, anstatt sich auf eine isolierte Shaker-Spezifikation zu verlassen.

• Flexible Testausrichtung: Eine vertikale Erweiterungsplattform und ein horizontaler Ölfilm-Gleittisch bieten dedizierte 400 mm x 400 mm Aluminiumlegierungs-Arbeitsflächen, jeweils mit langlebigen M8-Edelstahleinsätzen und einer oberen Nutzungshäufigkeit von 2000 Hz.

• Betriebsschutz und Rückverfolgbarkeit: Servoschutzmaßnahmen überwachen eine breite Palette elektrischer, mechanischer und externer Fehlerbedingungen, während die Software Analyse, Speicherung, Parametereinrichtung und automatische Word-Berichtgenerierung unterstützt.

• Installationsfertige Spezifikationen: Die Referenzdetails enthalten Leistungsanforderungen, Erdungswiderstand, Komponentenabmessungen, Gewichte, Montageanordnung, Kühlfluss und magnetisches Streufeld, was Teams hilft, die Laborinstallation präzise vorzubereiten.

Kontaktieren Sie uns für ein Angebot oder eine maßgeschneiderte Schwingprüflösung, die auf Ihre Nutzlast-, Vorrichtungs-, Ausrichtungs- und Testprofilanforderungen abgestimmt ist.
