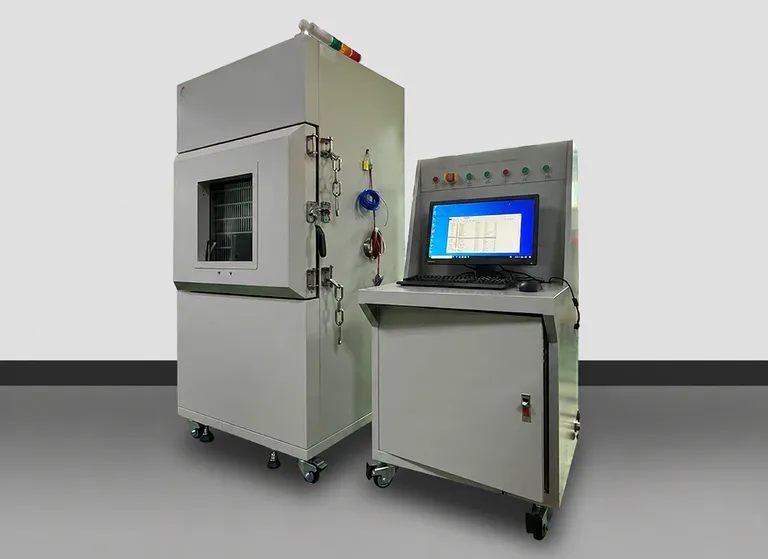

Computergesteuerte Servo-Kompressions- und Nagelpenetrations-Prüfmaschine

Produktübersicht

Dieses computergesteuerte Batteriesicherheits-Prüfsystem reproduziert Kompressions- und Nagelpenetrationsbedingungen, denen Traktions-Lithiumbatterien während des Gebrauchs ausgesetzt sein könnten. Es wendet eine kontrollierte Kraft über einen Servomotor und einen Spindelmechanismus an, wodurch Laborteams mögliche Batteriereaktionen unter programmierten Kompressionsbedingungen beobachten können. Einstellbare Kraft, Geschwindigkeit, Verfahrweg, Haltezeit, Spannungsüberwachung und mehrstufige Wegsteuerung bieten eine praktische Plattform für wiederholbare Missbrauchstestverfahren.

Die Ausrüstung ist für die Entwicklung von Lithium-Leistungsbatterien, die Sicherheitsevaluierung von Zellen, die Qualitätsprüfung und Fehleranalysen konzipiert. Sie unterstützt Testbedingungen basierend auf Kraft, Weg oder Spannung, was es Teams ermöglicht, Verfahren rund um eine definierte Last, ein Verformungsziel oder einen Spannungsabfall-Schwellenwert zu etablieren. Die mitgelieferten Wolframkarbid-Nadeln ermöglichen neben der plattenbasierten Kompressionsprüfung auch Penetrationstests in derselben geschützten Testumgebung.

Das Gerät basiert auf einer vertikalen Kompressionsstruktur und einer getrennten Steuerungsanordnung und priorisiert den kontrollierten Betrieb bei anspruchsvollen Batterietests. Eine flammhemmende Edelstahl-Innenkammer, ein explosionsgeschütztes Sichtfenster, eine automatische Druckentlastungsvorrichtung, eine Abluftkapazität, Video-Fernüberwachung, ein Kohlendioxid-Feuerlöschsystem und eine Not-Aus-Funktion unterstützen die fundierte Beobachtung und halten das Personal gleichzeitig vom aktiven Testbereich fern.

Hauptmerkmale

• Servogesteuerte Kompressionskontrolle: Ein Servomotor treibt den spindelbasierten Lademechanismus für eine einstellbare Kompression von 1 bis 20 kN an. Das System bietet einen Kraftfehler von nicht mehr als +/-1 % des Skalenendwerts und unterstützt die zuverlässige Ausführung definierter Lastbedingungen.

• Programmierbare mehrstufige Wegsteuerung: Die Platte kann auf eine definierte Position abfahren, verweilen, zu einer zweiten Wegstufe fortfahren, erneut verweilen und die Sequenz bis zur letzten programmierten Position wiederholen. Diese Steuerungsmethode unterstützt verformungsbasierte Testprotokolle, die abgestufte Belastungen und zeitgesteuerte Haltephasen anstelle eines einzigen kontinuierlichen Hubs erfordern.

• Mehrere automatische Rückkehrbedingungen: Das System kann sofort oder nach einer festgelegten Haltezeit zurückkehren, sobald die eingestellte Kraft erreicht ist. Es kann auch zurückkehren oder halten, nachdem ein ausgewählter Spannungsabfallwert erkannt wurde, was Laboren Flexibilität bietet, das Abbruchverhalten an ihre internen Testmethoden anzupassen.

• Einstellbare Geschwindigkeit bei Kompressions- und Penetrationstests: Die Kompressionsgeschwindigkeit ist von 1 bis 900 mm/min einstellbar, während die Nagelpenetrationsgeschwindigkeit 1 bis 40 mm/s beträgt. Die Geschwindigkeitsgenauigkeit liegt bei nicht mehr als +/-1 % des Skalenendwerts, was Benutzern hilft, konsistente Bewegungseinstellungen über vergleichbare Testprogramme hinweg beizubehalten.

• Integrierte Spannungs- und Temperaturerfassung: Das Gerät umfasst eine Temperatur- und Spannungserfassungsfunktion mit einer Spannungsauflösung von 1 mV. Testdaten werden computergesteuert für eine stabile Echtzeit-Fernsammlung erfasst und können als Excel-Dokumente gespeichert und gedruckt werden.

• Geschützte Beobachtungsumgebung: Ein 400 x 400 mm großes explosionsgeschütztes Glas-Sichtfenster enthält eine Explosionsschutzfolie und eine interne Stahlgitterstruktur. Eine helle, energiesparende explosionsgeschützte Lampe beleuchtet den Testraum für die direkte visuelle Beobachtung während des Tests.

• Kapselungs- und Druckentlastungsvorkehrungen: Die vertikale Kammer verwendet flammhemmendes Material und SUS#304-Edelstahl für das Innengehäuse, mit einem pulverbeschichteten Gehäuse aus kaltgewalztem Stahl. Eine magnetisch gehaltene 300 x 300 mm große hintere Druckentlastungstür öffnet sich bei starkem Luftstrom, um die Explosionswirkung zu reduzieren.

• Unabhängige Abluft- und Brandbekämpfung: Das unabhängig gesteuerte Abluftsystem mit 150 mm Durchmesser kann Rauch, der von einer Testprobe erzeugt wird, automatisch erkennen und über Kanäle ableiten. Ein fernsteuerbares Kohlendioxid-Feuerlöschsystem bietet eine zusätzliche Schutzreaktionsfähigkeit.

• Fern- und lokale Steuerungsanordnung: Die Kammer und der Steuerungsabschnitt sind bis zu 5 m voneinander getrennt, mit einem unabhängigen Controller, der sowohl lokale als auch Fernsteuerung unterstützt. Ein hochauflösendes Kameraüberwachungssystem im Testbereich kann ebenfalls ferngesteuert werden, um eine genaue Beobachtung und die Überprüfung aufgezeichneter Tests zu unterstützen.

• Zweckgebundene Penetrationswerkzeuge: Das mitgelieferte Wolframkarbid-Nadelsortiment umfasst jeweils sechs Nadeln der Größen Phi3, Phi4 und Phi6 x 100 mm, insgesamt 18 Nadeln. Dies bietet mehrere referenzierte Nadeldurchmesser für die Vorbereitung von Batterie-Penetrationstests.

Anwendungen

Technische Spezifikationen

Warum dieses Produkt wählen

• Steuerung für definierte Testmethoden: Einstellbare Kraft, Kompressionsgeschwindigkeit, Verfahrweg, Haltezeit, Spannungsschwellenwert und mehrstufige Wegsteuerung bieten die Betriebsvariablen, die erforderlich sind, um disziplinierte Batteriekompressions- und Penetrationsverfahren zu konstruieren.

• Sicherheitsbewusstes Design für mechanische Tests: Die getrennte Controller-Anordnung, Not-Aus, geschütztes Sichtfenster, Kameraüberwachung, Rauchabzug, Druckentlastungstür und Kohlendioxid-Feuerlöschvorkehrungen adressieren die praktische Betriebsumgebung von Batteriemissbrauchstests.

• Zuverlässige Messung und Dokumentation: Die Computersteuerung unterstützt eine stabile Echtzeit-Fernsammlung, während die Temperatur-/Spannungserfassung und eine Spannungsauflösung von 1 mV den Laboren helfen, aussagekräftige Testnachweise zu erhalten. Das Speichern und Drucken von Excel-Dokumenten vereinfacht Berichterstattungsworkflows.

• Robuste Laborkonstruktion: SUS#304 Edelstahl, flammhemmende Kammermaterialien, pulverbeschichteter kaltgewalzter Stahl, explosionsgeschützte Beleuchtung und eine stabile Basis mit Rädern und festen Füßen sind für den wiederholten Laborbetrieb und die Praktikabilität im Testbereich ausgewählt.

• Flexible Unterstützung für Kompressions- und Penetrationsarbeiten: Plattenkompressionsfunktionen und das mitgelieferte Wolframkarbid-Nadelsortiment mit drei Durchmessern ermöglichen es einem geschützten System, komplementäre mechanische Batteriesicherheitstests durchzuführen. Kontaktieren Sie uns für ein Angebot oder eine maßgeschneiderte Lösung, die auf Ihre Batteriegröße, Testsequenz und Laborsicherheitsanforderungen abgestimmt ist.
