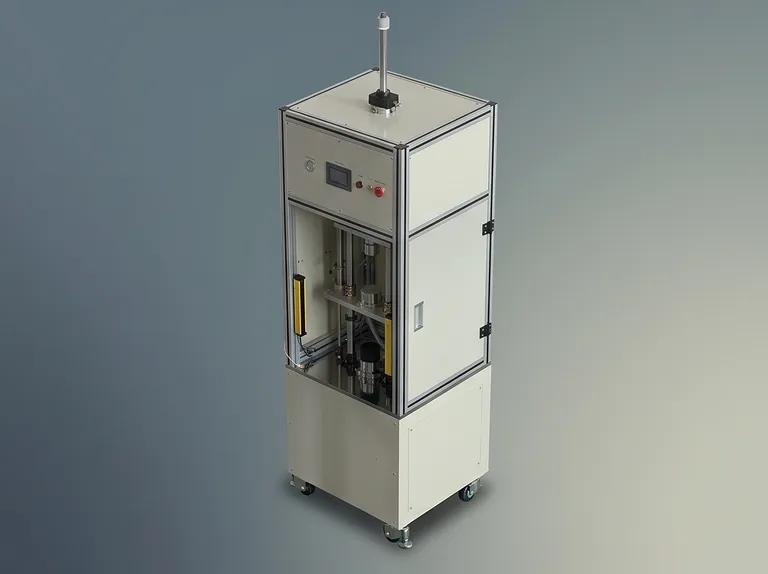

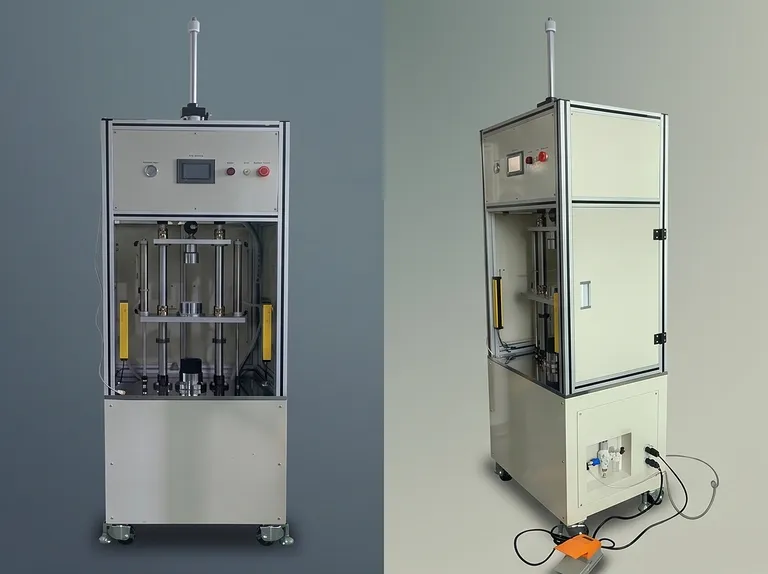

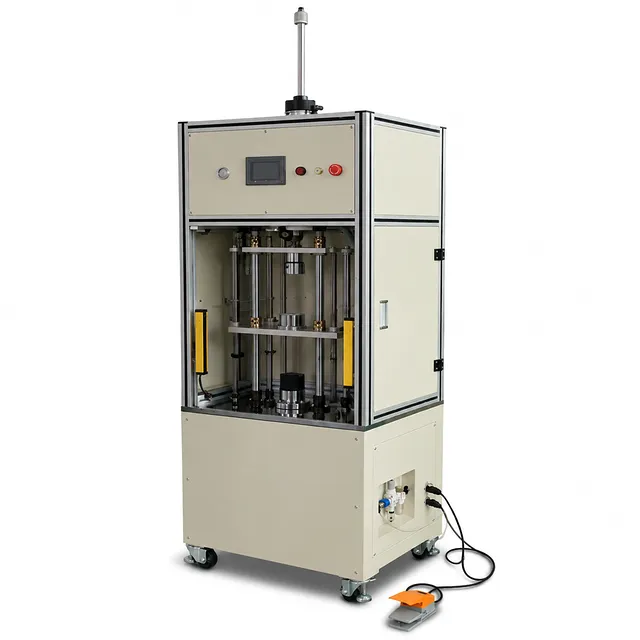

Automatische Superkondensator-Zellgehäusemaschine

Produktübersicht

Diese automatische Superkondensator-Zellgehäusemaschine wurde entwickelt, um geschweißte Superkondensatorzellen zusammen mit ihren montierten oberen Deckeln und O-Ring-Dichtungen in zylindrische Außengehäuse zu pressen. Der kontrollierte Einsetzprozess setzt den O-Ring sicher in die interne Dichtungsposition, während eine gleichbleibende Gehäusetiefe und Produktausrichtung beibehalten werden.

Die Anlage ist für Produktionslinien zur Herstellung von Superkondensatoren der 60er-Serie vorgesehen und kann Produktlängen von 50 bis 204 mm aufnehmen. Die einstellbare Einsetztiefe und Produkthöhe ermöglichen es dem System, verschiedene Zellkonfigurationen zu unterstützen, während die optionale Hochfrequenz-Heizfunktion für Gehäuse und positive Stromabnehmer geeignet ist, die eine Presspassung erfordern.

Die für anspruchsvolle Fertigungsumgebungen gebaute Einheit kombiniert präzise Führung, einstellbare pneumatische Bewegung, SPS-Steuerung, elektronischen Lichtvorhangschutz und eine starre Produktionsstruktur. Stabiler Betrieb, Produktionszählung und eine spezifizierte Werkzeuglebensdauer von mehr als 500.000 Zyklen unterstützen wiederholbare Ergebnisse und eine langfristige Prozesskontrolle.

Hauptmerkmale

• Präzisionsgeführte Einsetzung: Hochpräzise Führungssäulen und Führungshülsen sorgen für eine stabile Bewegung während des Gehäusevorgangs und helfen bei der Kontrolle der Ausrichtung und Einsetztiefe von Zyklus zu Zyklus.

• Einstellbare Produkthöhe: Die Arbeitshöhe kann an Superkondensatorprodukte mit unterschiedlichen Abmessungen angepasst werden, was die Flexibilität der Ausrüstung über mehrere Produktionsspezifikationen hinweg verbessert.

• Kontrollierte Einsetztiefe: Die Einsetztiefe ist einstellbar, mit einer Tiefengenauigkeit von ±0,1 mm. Dies unterstützt die konsistente Positionierung der Zelle und des O-Rings innerhalb des Außengehäuses.

• Einstellbare pneumatische Geschwindigkeit: Die Zylindergeschwindigkeit kann angepasst werden, mit einer Nenngeschwindigkeit von 50 mm/s. Bediener können die Bewegung entsprechend den Produkteigenschaften und Prozessanforderungen abstimmen.

• SPS- und HMI-Betrieb: SPS-basierte Steuerung und eine Mensch-Maschine-Schnittstelle (HMI) ermöglichen eine einfache Bedienung, Statusanzeige, Parametereinstellung und bequemes Produktionsmanagement.

• Integrierte Produktionszählung: Die Zählfunktion erfasst die verarbeiteten Mengen, sodass Bediener und Vorgesetzte den Ausstoß während der laufenden Produktion effizienter überwachen können.

• Elektronischer Lichtvorhangschutz: Ein Lichtvorhang-Sicherheitssystem schützt die Bediener durch Überwachung des Arbeitsbereichs und verbessert die Betriebssicherheit während der automatischen Bewegung.

• Optionale Hochfrequenzheizung: Eine Hochfrequenz-Heizoption für das Gehäuse ist für Anwendungen verfügbar, bei denen das Außengehäuse und der positive Stromabnehmer eine Presspassung erfordern.

• Langlebiges Werkzeugdesign: Die normale Lebensdauer der Werkzeuge und Formen ist mit mehr als 500.000 Zyklen spezifiziert, was eine geringere Austauschhäufigkeit und zuverlässige Produktionskontinuität unterstützt.

• Robuste, platzsparende Konstruktion: Die Ausrüstung verwendet ein raffiniertes geometrisches Design mit einer kompakten Stellfläche von 700 mm x 500 mm, während die vertikale Struktur den für den Gehäuseprozess erforderlichen Arbeitsabstand bietet.

Anwendungen

Technische Spezifikationen

Die einstellbare Einsetztiefe ist eine zentrale Prozesssteuerungsfunktion. Sie ermöglicht es dem Bediener, die Gehäuseposition entsprechend dem Produktdesign einzustellen und die erforderliche Beziehung zwischen Zelle, Deckel, O-Ring und externem Gehäuse beizubehalten. In Kombination mit präzisen Führungssäulen und -hülsen reduziert diese Einstellung das Risiko einer inkonsistenten Positionierung durch unkontrollierte Bewegung oder manuelle Handhabung.

Das pneumatische System ist für einstellbaren Druck und Geschwindigkeit konfiguriert. Eine Luftquelle von 0,5–0,8 MPa kann je nach Produktionsanforderung angepasst werden, während die empfohlene Versorgung getrocknete Druckluft bei 0,5–0,7 MPa verwendet. Trockene Luft unterstützt einen stabilen pneumatischen Betrieb und reduziert die Auswirkungen von Feuchtigkeit im Druckluftkreislauf. Die einstellbare Zylindergeschwindigkeit ermöglicht es, die Einsetzbewegung an unterschiedliche Gehäusebedingungen und Produkthöhen anzupassen.

Für das Produktionsmanagement bieten die SPS-Steuerung und die Mensch-Maschine-Schnittstelle eine praktische Betriebsmethode für industrielle Anwender. Bediener können mit angezeigten Prozessinformationen arbeiten, die Zählfunktion zur Überwachung der verarbeiteten Menge nutzen und die Routineproduktion bequemer verwalten als bei einem vollständig manuellen Gehäuseverfahren. Die angegebene Auslastungsrate von 98 Prozent soll eine zuverlässige Planung in einer automatisierten Fertigungsumgebung unterstützen.

Die Hochfrequenz-Heizoption adressiert eine spezifische Montageanforderung. Wenn das Außengehäuse und der positive Stromabnehmer eine Presspassungsstruktur verwenden, kann die Erwärmung in den Gehäuseprozess integriert werden, um die beabsichtigte Montagemethode zu unterstützen. Diese Option sollte vor der endgültigen Konfiguration der Ausrüstung anhand des Produktdesigns, der Materialeigenschaften und der vollständigen Prozessbedingungen bewertet werden.

Die Installationsplanung ist wichtig, da das System eine vertikale Arbeitshöhe von 2200 mm und eine Transporthöhe von 1900 mm aufweist. Für die Installation im Erdgeschoss muss die verfügbare Handhabungshöhe mindestens 2 m betragen. Bei Platzierung in höheren Etagen sollte der Aufzug eine Breite von mindestens 1 m, eine Höhe von mindestens 2 m und eine Tiefe von mehr als 1,3 m bieten. Der vollständige Weg von außerhalb der Fabrik zur Werkstatt, einschließlich Zugangspunkten und Installationsmethode, sollte vor der Lieferung bestätigt werden.

Warum dieses Produkt wählen?

• Konsistente Präzision: ±0,1 mm Einsetztiefengenauigkeit und hochpräzise Führung unterstützen wiederholbare Gehäuseergebnisse für produktionskritische Superkondensator-Baugruppen.

• Für den erweiterten Gebrauch konzipiert: Werkzeuge und Formen sind für mehr als 500.000 Zyklen bei normalem Gebrauch spezifiziert, was dazu beiträgt, Unterbrechungen durch häufigen Werkzeugwechsel zu reduzieren.

• Flexible Produktionskonfiguration: Einstellbare Produkthöhe, Einsetztiefe, pneumatische Geschwindigkeit und optionale Hochfrequenzheizung ermöglichen es dem System, sich an mehrere Montageanforderungen anzupassen.

• Sicherheit und Prozesssichtbarkeit: Elektronischer Lichtvorhangschutz, SPS-Steuerung, HMI-Anzeige und integrierte Zählung sorgen für eine sicherere und besser steuerbare Betriebsumgebung.

• Praktische industrielle Integration: Die kompakte Stellfläche, definierte Versorgungsanforderungen und dokumentierte Transportbedingungen erleichtern die Bewertung von Installation, Fabriklayout und Linienintegration vor dem Kauf.

Kontaktieren Sie uns für ein Angebot, eine Überprüfung der Produktgröße oder eine maßgeschneiderte Gehäuselösung, die auf Ihren Superkondensator-Montageprozess abgestimmt ist.
