Laptop-Batterietester 24V 15A Acht-Kanal-SMBUS-Batterieanalysator

Produktübersicht

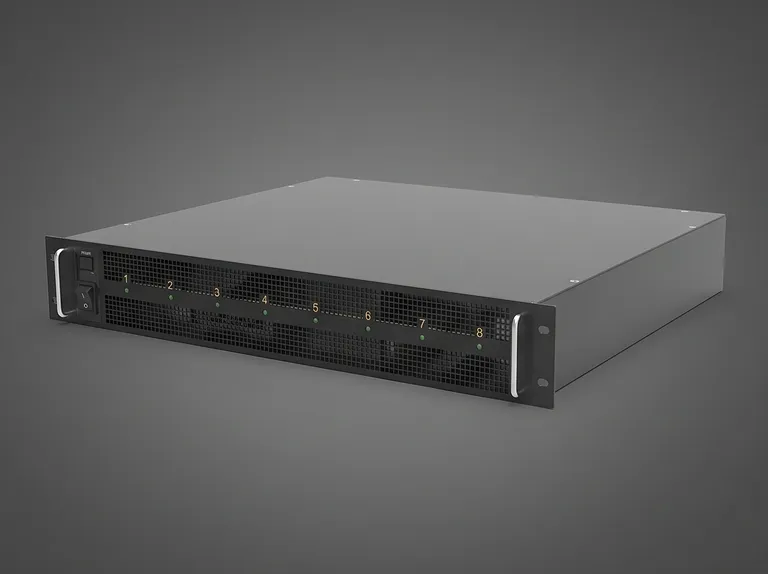

Dieser Acht-Kanal-Laptop-Batterietester wurde für kontrolliertes Laden, Entladen, Zyklieren und die Datenerfassung bei der Batteriebewertung entwickelt. Jeder Kanal unterstützt den unabhängigen Betrieb im Bereich von 2,5V bis 24V und 30mA bis 15A mit dedizierter Spannungs- und Stromregelung für reproduzierbare Testbedingungen. Vierleiter-Messung und 100Hz-Abtastung helfen dabei, das elektrische Verhalten während jedes Tests präzise zu erfassen.

Das System eignet sich für Laptop-Akkupacks, die Entwicklung intelligenter Batterien, das Screening von Batteriezellen und -packs, die Produktionsverifizierung sowie die Laborforschung. Die SMBUS- und I2C-Kompatibilität ermöglicht die direkte Kommunikation mit intelligenter Batterieelektronik, während konfigurierbare Lade-, Entlade-, Zyklus- und Abschaltbedingungen die detaillierte Protokollentwicklung unterstützen.

Das für Langzeittests konzipierte Gerät kombiniert eine hochfrequente Steuerungsarchitektur in Automobilqualität, geringe Restwelligkeit, geringes Rauschen und Energierückgewinnung zwischen den Kanälen. Unabhängige Schutzfunktionen, Offline-Speicherung, Serveranbindung und strukturierter Datenexport sorgen für einen zuverlässigen Betrieb in anspruchsvollen Entwicklungs- und Qualitätskontrollumgebungen.

Hauptmerkmale

• Acht unabhängige Testkanäle: Jedes Gerät bietet acht Kanäle mit unabhängiger Steuerung, wodurch mehrere Batterien oder Testbedingungen gleichzeitig laufen können, ohne dass identische Programme über die Kanäle hinweg erforderlich sind.

• Großer Spannungs- und Strombereich: Jeder Kanal unterstützt das Laden und Entladen von 2,5V bis 24V und 30mA bis 15A, mit einer maximalen Ein-Kanal-Ausgangsleistung von 360W für eine flexible Bewertung von Laptop-Batterien.

• Hochpräzise Vierleiter-Messung: Die Vierleiter-Spannungs- und Stromabtastung reduziert den Einfluss des Leitungswiderstands und unterstützt eine Spannungsgenauigkeit von ±0,02 % des Bereichs sowie eine Stromgenauigkeit von ±0,03 % des Bereichs.

• Schnelle elektrische Reaktion: Die Hardware-Stromreaktionszeit von 10 % auf 90 % oder 90 % auf 10 % beträgt nicht mehr als 20 ms, was eine reaktionsschnelle Steuerung bei dynamischen Batterietestsequenzen unterstützt.

• Umfassende Betriebsmodi: Das Laden unterstützt Konstantstrom-, Konstantspannungs-, Konstantstrom-Konstantspannungs-, Konstantleistungs- und Konstantleistungs-Konstantspannungsmodi. Das Entladen unterstützt Konstantstrom-, Konstantleistungs- und Konstantstrom-Konstantspannungsmodi.

• Detaillierte Zyklus- und Datenprotokollierung: Programme können von 1 bis 65.535 Zyklen laufen, mit bis zu 255 Schritten pro Zyklus und vier Ebenen verschachtelter Schleifen. Aufzeichnungsbedingungen können nach Zeit, Spannung oder Strom definiert werden, wobei Daten mit bis zu 100 Hz erfasst werden.

• Intelligente Batteriekommunikation: SMBUS- und I2C-Unterstützung, einschließlich 400kHz-Hochgeschwindigkeitsmodus, ermöglicht das automatisierte Auslesen intelligenter Batterieparameter. Benutzer können gespeicherte Variablen definieren und DBC-Dateien für verschiedene Chipprotokolle bearbeiten.

• Effiziente, geräuscharme Leistungsarchitektur: Energie kann durch energiesparende Wechselrichtertechnologie lokal zwischen den Kanälen zirkulieren, was den Energieverbrauch und die Wärmeentwicklung reduziert. Ein 200kHz-Hochfrequenz-Wandlerdesign sorgt für geringe Restwelligkeit und Rauschen unter 80 dB.

• Mehrschichtiger Sicherheitsschutz: Das Gerät umfasst Datensicherung bei Stromausfall, Spannungs- und Strombegrenzungsschutz, Kapazitäts- und Energiegrenzen, Überwachung der Regelabweichung, Schutz vor Spannungssteilheit und Schwankungen, Verpolungsschutz sowie Schutz gegen Überspannung, Überstrom, Überhitzung, Überlast und Leerlauf am Ausgang.

Anwendungen

Technische Spezifikationen

Warum dieses Produkt wählen

• Konsistenter Mehrkanalbetrieb: Unabhängige Kanalsteuerung, Vierleiter-Messung, stabile elektrische Ausgangsleistung und schnelle Abtastung unterstützen zuverlässige Vergleiche über Testproben und Programme hinweg.

• Für lange Testprogramme gebaut: Großer Offline-Speicher, programmierbare Schrittzeiten, umfangreiche Zykluszahlen, verschachtelte Schleifen und mehrere Abschaltbedingungen reduzieren die Notwendigkeit ständiger Bedienereingriffe.

• Integrierte intelligente Batterietests: Die SMBUS- und I2C-Kompatibilität verbindet elektrische Tests mit Batteriemanagementdaten und verbessert die Sichtbarkeit von Akkustatus, Firmware-Verhalten und Schutzereignissen.

• Effiziente industrielle Architektur: Lokale Energiezirkulation, Hochfrequenzwandlung, geringe Wärmeentwicklung und kompakte Gehäuseabmessungen unterstützen den praktischen Laboreinsatz und kontrollierte Betriebskosten.

• Schutz für wertvolle Proben und Ausrüstung: Elektrische Grenzwerte, Datensicherung, Hardware-Sicherheitsvorkehrungen und Hilfsüberwachungsfunktionen bieten mehrere Kontrollebenen für anspruchsvolle Batteriebewertungs-Workflows.

Kontaktieren Sie uns für ein Angebot, eine Vorrichtungskonfiguration oder eine auf Ihre Laptop-Batteriepacks und SMBUS-Anforderungen abgestimmte Testlösung.
