CR2016 In-Situ XRD Röntgenanalyse-Knopfzellengehäuse mit beidseitigem Fenster

Produktübersicht

Dieses spezialisierte Knopfzellengehäuse ist eine fortschrittliche Hardwarelösung, die speziell für die In-Situ- und Operando-Röntgenbeugungscharakterisierung (XRD) von elektrochemischen Speichermaterialien entwickelt wurde. Ausgestattet mit beidseitigen, optisch hochwertigen Polyimid-Transmissionsfenstern (Kapton), ermöglicht das Gehäuse den direkten Durchtritt fokussierter Röntgenstrahlen durch sowohl die positive als auch die negative Seite einer betriebsbereiten Batteriezelle. Durch die Aufrechterhaltung der aktiven elektrochemischen Leistung während der Echtzeit-Strukturanalyse eliminiert dieses System Artefakte, Degradation und Relaxationsphänomene, die üblicherweise mit Ex-Situ-Post-Mortem-Batterieanalysen verbunden sind.

Diese Hardware wurde primär für akademische Einrichtungen, Energieforschungslabore, Synchrotronanlagen und kommerzielle Forschungs- und Entwicklungszentren für Batterien konzipiert und unterstützt fortgeschrittene Studien zu Lithium-Ionen-, Natrium-Ionen-, Festkörper- und Batterietechnologien der nächsten Generation. Die spezialisierte Architektur ermöglicht es Forschern, kristallographische Phasenumwandlungen, Gitterausdehnungen und -kontraktionen, Staging-Phänomene in Interkalationsverbindungen sowie Festkörperreaktionskinetiken unter Live-Lade-Entlade-Bedingungen abzubilden.

Hergestellt unter strengen Maß- und Metalltoleranzen, gewährleistet diese Zellbaugruppe eine hohe Wiederholgenauigkeit und hermetische Integrität bei langfristigen Zyklusprotokollen. Eine spezielle Aluminiumbeschichtung auf der Innenseite des positiven Gehäuses bietet eine hervorragende elektrochemische Passivierung und verhindert hochvoltbedingte parasitäre Oxidation sowie Elektrolytkorrosion. Dieses Maß an Materialstabilität garantiert saubere Beugungsmuster mit hohem Signal-Rausch-Verhältnis und schützt gleichzeitig empfindliche Laborgeräte vor Elektrolytleckagen.

Hauptmerkmale

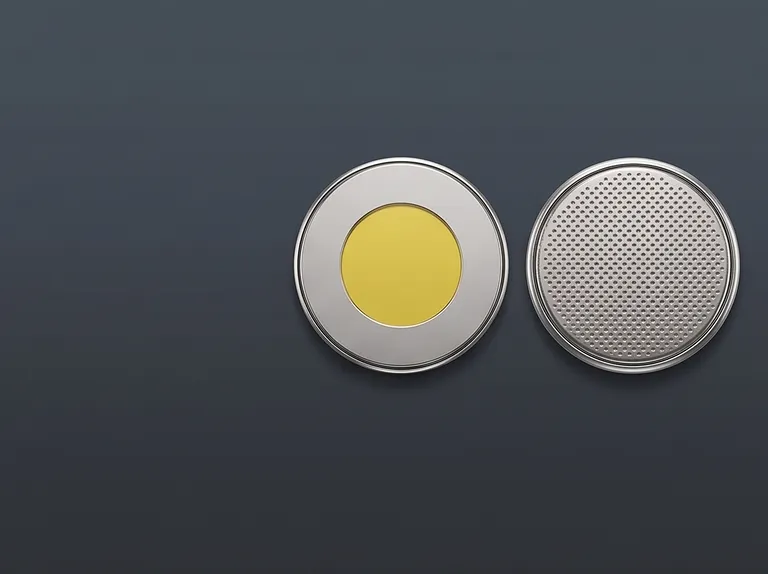

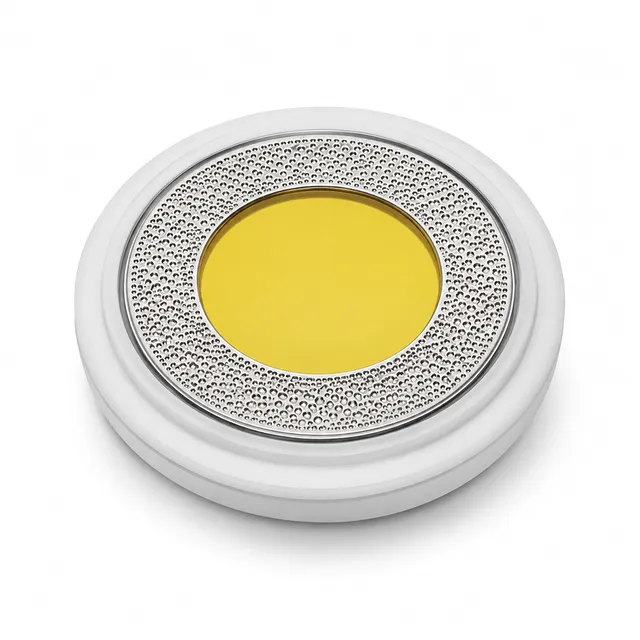

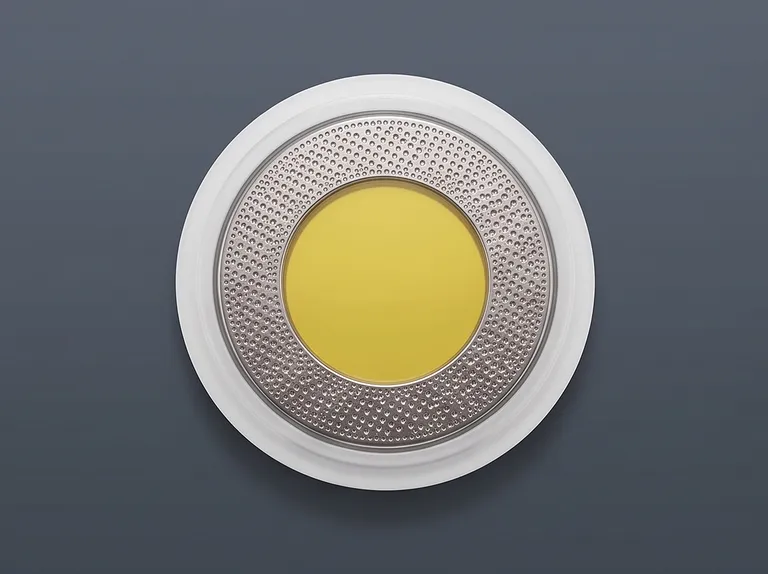

• Beidseitige Polyimid-Transmissionsfenster (Kapton): Integriert mit präzise ausgerichteten optischen Öffnungen von 10 mm Durchmesser sowohl am Kathoden- als auch am Anodengehäuse, was einen ungehinderten Strahlengang für Transmissions- und Reflexions-XRD-Geometrien bei minimaler Hintergrundstreuung bietet.
• Präzisionskalibrierte 0,18 mm Fensterdicke: Die Polyimidmembran ist auf eine gleichmäßige Dicke von 0,18 mm ausgelegt und bietet ein optimales Gleichgewicht zwischen struktureller Steifigkeit, um dem Crimpdruck der Zelle standzuhalten, und einer hervorragenden Röntgenphotonen-Transmission über Standard-Labor- und Synchrotronwellenlängen hinweg.
• Schützende Aluminium-Kathodenbeschichtung: Die Innenfläche des positiven Gehäuses verfügt über eine hochreine Aluminiumbeschichtung mit einer Dicke von weniger als 0,01 mm, die das Gehäuse vor anodischer Auflösung bei hohem Potenzial schützt und parasitäre Nebenreaktionen während Hochspannungszyklen minimiert.
• Standardisierte CR2016-Maßkompatibilität: Das Gehäuse ist auf das universell anerkannte Profil von 20 mm Durchmesser und 1,6 mm Höhe ausgelegt und lässt sich nahtlos in Standard-Knopfzellencrimper, Testvorrichtungen, Mehrkanal-Potentiostaten und automatisierte XRD-Probenträger integrieren.
• Außergewöhnliche hermetische Dichtungszuverlässigkeit: Entwickelt, um strukturelle und atmosphärische Dichtungen bei Verwendung kompatibler Dichtungsringe beizubehalten, wodurch flüchtige organische Elektrolyte und luftempfindliche Elektrodenmaterialien über längere Testzyklen vor Umgebungsfeuchtigkeit und Sauerstoff geschützt werden.
• Geringe Hintergrundstreuungsinterferenz: Das gewählte Polyimid-Fenstermaterial weist einen außergewöhnlich niedrigen und vorhersagbaren amorphen Beugungshintergrund auf, was eine präzise Dekonvolution subtiler kristalliner Phasenpeaks und intensitätsschwacher Überstruktureflexionen ermöglicht.
• Standardisierte Fünf-Stück-Forschungspackung: Lieferung in praktischen 5er-Sets, wobei jede Charge einer strengen Qualitätsprüfung unterzogen wird, um konsistente Gehäuseabmessungen, eine fehlerfreie Fensterhaftung und eine gleichmäßige Verteilung der Aluminiumbeschichtung sicherzustellen.

Anwendungen

Technische Spezifikationen

Warum dieses Produkt wählen?

• Speziell für saubere Beugungsdaten entwickelt: Das ultra-gleichmäßige 0,18 mm Polyimid-Fenstermaterial minimiert die Absorption des Röntgenstrahls und erzeugt einen flachen, amorphen Hintergrund mit geringem Rauschen, was die Klarheit der Peak-Auflösung für komplexe kristalline Übergänge maximiert.
• Robuste chemische und elektrochemische Barriere: Mit einer schützenden Aluminiumbeschichtung von unter 0,01 mm auf dem positiven Gehäuse widersteht die Baugruppe hochvoltbedingter oxidativer Korrosion, stellt die Elektrolytstabilität sicher und verhindert falsche elektrochemische Signale.
• Präzisionsfertigung und enge Toleranzen: Standardisierte CR2016-Außenabmessungen gewährleisten eine perfekte Passform mit Standard-Labor-Crimpeinsätzen, Probenhaltern und präzisen automatisierten XRD-Ausrichtungsstufen, ohne dass kundenspezifische Werkzeuge erforderlich sind.
• Überragende Dichtungsintegrität für flüchtige Systeme: Entwickelt zur Unterstützung von Standard-Innenkomponenten – einschließlich Wellenfedern, Distanzscheiben und Dichtungsringen –, um eine luftdichte Versiegelung aufrechtzuerhalten, die Elektrolytverdampfung und Kontamination während mehrtägiger Operando-Experimente verhindert.

Für technische Unterstützung, Großbestellungen oder Anfragen zu speziellen Konfigurationen unserer In-Situ-Batteriecharakterisierungs-Hardware kontaktieren Sie noch heute unser spezialisiertes Ingenieurteam, um ein Angebot anzufordern.
