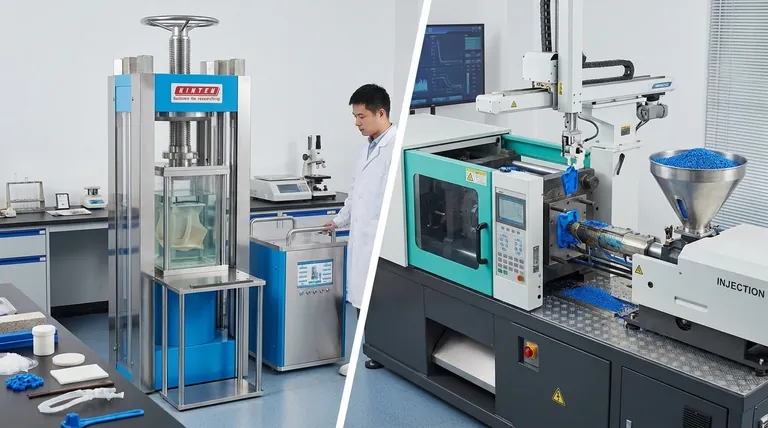

Wie Schneidpresst Man Kaltisostatisch Im Vergleich Zum Spritzgießen? Wählen Sie Das Beste Verfahren Für Ihre Materialien Und Ihr Volumen

Im Kern ist die Wahl zwischen Kaltisostatischem Pressen (CIP) und Spritzgießen eine Wahl zwischen Materialzustand und Produktionsmaßstab. Spritzgießen ist ein Hochgeschwindigkeitsverfahren zur Massenproduktion von Teilen durch das Schmelzen von thermoplastischen Materialien, während CIP eine spezialisierte Methode zur Verdichtung von Pulvermaterialien (wie Keramiken oder Metallen) unter extremem, gleichmäßigem Druck in eine feste Form ist.

Ihre Entscheidung hängt von einer Schlüsselfrage ab: Arbeiten Sie mit einem schmelzbaren Kunststoff für eine Anwendung mit hohem Volumen oder mit einem Spezialpulver für eine komplexe Hochleistungskomponente? Ersteres deutet auf Spritzgießen hin, letzteres ist das Gebiet des CIP.

Der grundlegende Prozessunterschied

Um die richtige Wahl zu treffen, müssen Sie zunächst verstehen, wie jeder Prozess grundlegend funktioniert. Sie arbeiten nach völlig unterschiedlichen Prinzipien, um ihre endgültige Form zu erreichen.

Wie Spritzgießen funktioniert

Spritzgießen ist ein thermisches Verfahren. Dabei werden thermoplastische Pellets erhitzt, bis sie eine viskose Flüssigkeit werden, und dieses geschmolzene Material wird dann unter hohem Druck in eine präzisionsgefertigte, starre Metallform eingespritzt. Der Kunststoff kühlt ab, erstarrt in der Form des Werkzeugs und wird dann ausgeworfen.

Wie Kaltisostatisches Pressen (CIP) funktioniert

CIP ist ein mechanisches Festkörperverfahren. Es beginnt mit einem Pulver – typischerweise Metall, Keramik oder Polymer –, das in eine flexible, versiegelte Form (oft aus Gummi oder Urethan) gefüllt wird. Diese gesamte versiegelte Form wird dann in eine Druckflüssigkeit in einem Druckbehälter getaucht, und es wird von allen Seiten gleichmäßig immenser hydraulischer Druck ausgeübt. Dieser isostatische Druck verdichtet das Pulver vor dem endgültigen Erhitzen (Sintern) zu einem dichten, festen „Grünteil“ mit hoher Festigkeit.

Es gibt zwei Hauptansätze für CIP:

Nasskammer-CIP (Wet Bag CIP): Die versiegelte Form wird für jeden Zyklus manuell in den Druckbehälter eingetaucht. Diese Methode ist ideal für Prototypen, Einzelstücke und sehr große Komponenten.
Trockenkammer-CIP (Dry Bag CIP): Die flexible Form ist direkt in den Druckbehälter integriert. Pulver wird in einer stärker automatisierten Sequenz gefüllt, gepresst und ausgeworfen, wodurch es für höhere Produktionsvolumina als das Nasskammer-CIP geeignet ist.

Vergleich der wichtigsten Entscheidungskriterien

Ihre Wahl wird von vier entscheidenden Faktoren bestimmt: dem von Ihnen verwendeten Material, der Komplexität Ihres Teils, Ihrem Produktionsvolumen und den erforderlichen Endeigenschaften.

Materialverträglichkeit

Dies ist der wichtigste Unterscheidungsfaktor. Spritzgießen ist fast ausschließlich für Thermoplaste bestimmt – Polymere, die wiederholt geschmolzen und verfestigt werden können.

CIP hingegen ist für Pulvermaterialien konzipiert. Dazu gehören Metalle, Keramiken, Verbundwerkstoffe und sogar einige Polymere, die sich nicht leicht schmelzen lassen oder im festen Zustand effizienter verarbeitet werden.

Teilekomplexität und Geometrie

Spritzgießen eignet sich hervorragend zur Herstellung komplexer Teile, ist jedoch durch die Notwendigkeit begrenzt, das Teil aus einer starren Form auswerfen zu können. Merkmale wie Hinterschneidungen oder komplexe innere Hohlräume erfordern aufwendige und teure Formbewegungen.

CIP glänzt dort, wo Spritzgießen an seine Grenzen stößt. Da der Druck gleichmäßig ausgeübt wird und die Form flexibel ist, können extrem komplexe Formen, einschließlich Teile mit komplizierten inneren Hohlräumen oder rückspringenden Winkeln, ohne die Einschränkungen eines festen Formhohlraums hergestellt werden.

Produktionsvolumen und Geschwindigkeit

Spritzgießen ist auf Geschwindigkeit ausgelegt und der unangefochtene Marktführer für die Massenfertigung. Zykluszeiten können nur wenige Sekunden betragen, was die kostengünstige Produktion von Millionen identischer Teile ermöglicht.

CIP ist ein von Natur aus langsamerer, chargenorientierter Prozess. Obwohl Trockenkammer-Systeme eine gewisse Automatisierung bieten, werden die Zykluszeiten in Minuten und nicht in Sekunden gemessen, was sie besser für Nischenanwendungen, Prototypen und geringe bis mittlere Produktionsauflagen geeignet macht.

Endteileigenschaften

Teile aus dem Spritzgießen können innere Spannungen, Fließlinien und Schweißnähte aufweisen, wo sich die Schmelzfronten treffen. Dies können Schwachstellen in der fertigen Komponente sein.

Da der Druck aus allen Richtungen ausgeübt wird, erzeugt CIP Teile mit außergewöhnlich gleichmäßiger Dichte und Mikrostruktur. Dies beseitigt innere Spannungen und führt zu überlegenen und konsistenten mechanischen Eigenschaften wie Festigkeit und Duktilität.

Die Kompromisse verstehen

Kein Verfahren ist universell überlegen; jedes bringt einen eigenen Satz wirtschaftlicher und technischer Kompromisse mit sich.

Die Kostenrechnung: Werkzeug vs. Ausrüstung

Spritzgießen erfordert eine sehr hohe Vorabinvestition in das Werkzeug. Die Werkzeuge aus Hartstahl sind teuer in der Entwicklung und Herstellung, führen aber bei hohen Stückzahlen zu sehr geringen Stückkosten.

CIP hat hohe Anschaffungskosten für die Druckbehälterausrüstung. Seine flexiblen Formen sind jedoch extrem kostengünstig und schnell herzustellen, was es für Prototypen und Kleinserien wirtschaftlich macht, bei denen die Kosten für eine Stahlform prohibitiv wären.

Maßhaltigkeit

Die beim Spritzgießen verwendeten starren Stahlformen bieten eine ausgezeichnete Maßhaltigkeit und Wiederholgenauigkeit von Teil zu Teil.

Die beim CIP verwendeten flexiblen Formen führen zu einer geringeren geometrischen Präzision. Das Endteil hat zwar eine nahezu fertige Form („Near-Net Shape“), erfordert aber oft sekundäre Bearbeitungsschritte, um enge Toleranzen zu erreichen.

Betriebliche Anforderungen

Modernes Spritzgießen ist ein hochautomatisierter Prozess, der nach der Einrichtung mit minimalem direkten Personalaufwand betrieben werden kann.

CIP erfordert mehr qualifizierte Aufsicht. Die Steuerung der Prozessparameter, die Kontrolle der Druckbeaufschlagungsraten und die Handhabung der Teile erfordern oft spezialisiertere Arbeitskräfte und Prozesskontrolle, um die Qualität zu gewährleisten.

Die richtige Wahl für Ihre Anwendung treffen

Die Auswahl des richtigen Verfahrens erfordert die Abstimmung Ihres Hauptziels mit den Kernstärken jeder Technologie.

Wenn Ihr Hauptaugenmerk auf der Massenproduktion von thermoplastischen Teilen liegt: Das Spritzgießen ist der Industriestandard für seine Geschwindigkeit, Präzision und unübertroffene Kosteneffizienz im großen Maßstab.
Wenn Ihr Hauptaugenmerk auf der Herstellung komplexer Formen aus Metall- oder Keramikpulvern liegt: CIP ist die überlegene Wahl, um eine gleichmäßige Dichte und Festigkeit in Geometrien zu erzielen, die andere Methoden nicht herstellen können.
Wenn Ihr Hauptaugenmerk auf Prototyping oder Kleinserienfertigung bei minimalen Werkzeugkosten liegt: CIP bietet einen erheblichen Vorteil aufgrund seiner kostengünstigen und einfach herzustellenden flexiblen Formen, die eine schnelle Designiteration ermöglichen.

Indem Sie diese Kernunterschiede verstehen, können Sie zuversichtlich das Fertigungsverfahren auswählen, das perfekt zu Ihrem Material, Ihrer Designkomplexität und Ihren Produktionszielen passt.

Zusammenfassungstabelle:

Faktor	Kaltisostatisches Pressen (CIP)	Spritzgießen
Materialtyp	Pulvermetalle, Keramiken, Polymere	Thermoplaste
Teilekomplexität	Ausgezeichnet für komplizierte Formen, innere Hohlräume	Gut, aber durch das Auswerfen aus der starren Form begrenzt
Produktionsvolumen	Gering bis mittel, Chargenprozess	Hohes Volumen, schnelle Zyklen
Hauptvorteil	Gleichmäßige Dichte, geringe Werkzeugkosten für Prototypen	Hohe Präzision, niedrige Stückkosten im großen Maßstab
