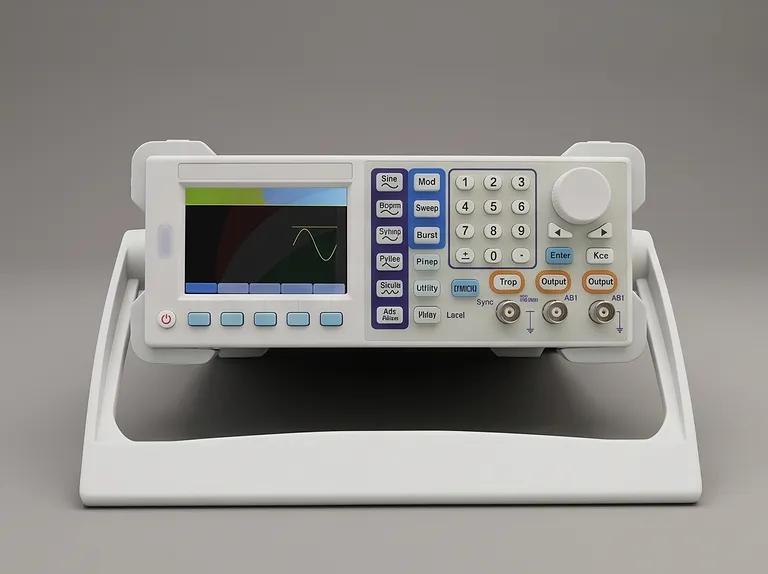

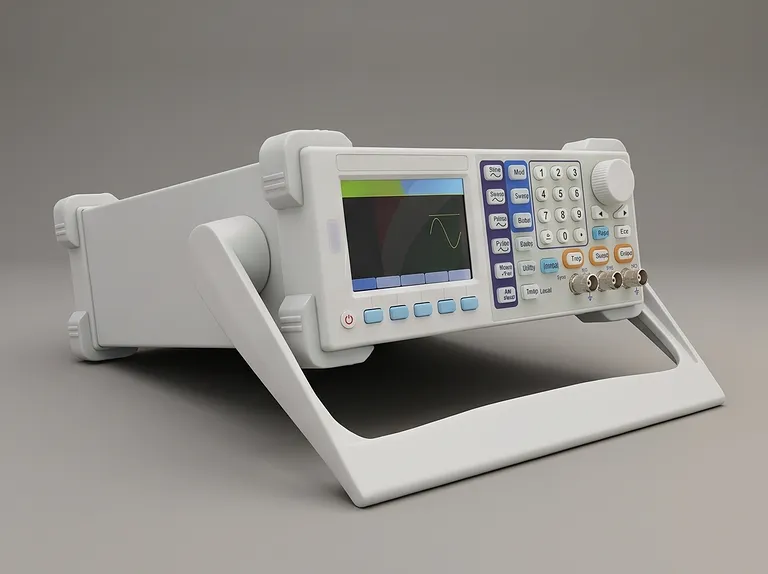

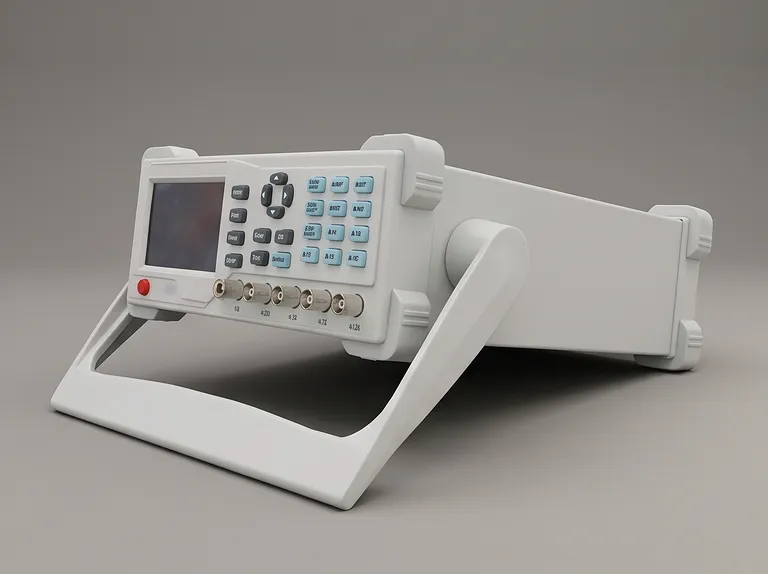

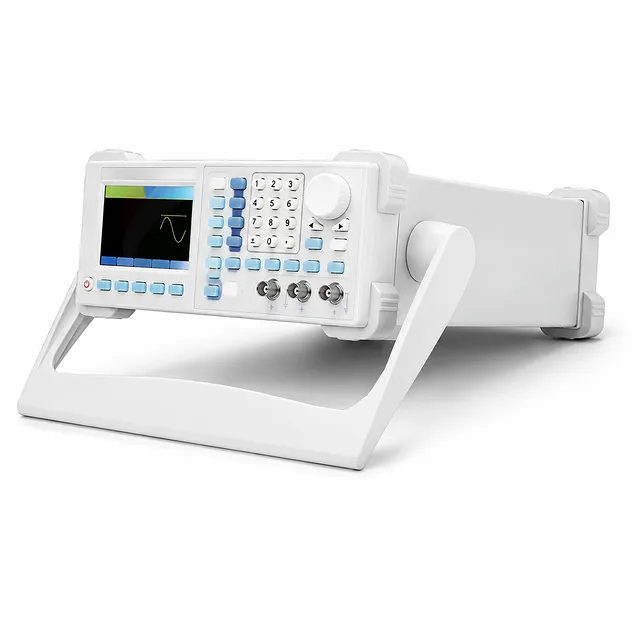

Zweikanaliger DDS-Funktions- und Arbiträr-Signalgenerator, Hochpräzisions-Signalquelle
Artikelnummer : CD08
Preis variiert je nach Spezifikationen und Anpassungen
- Abtastrate & vertikale Auflösung
- 200 MSa/s, 13-Bit, 8kpts Speichertiefe
- Maximale Ausgangsfrequenz
- Bis zu 60 MHz (Sinuswelle)
- Integrierter Frequenzzähler
- 1 Hz bis 100 MHz / 32-Bit-Zähler
Versand:
Kontaktieren Sie uns um Versanddetails zu erhalten. Genießen Sie Garantie für pünktliche Lieferung.
Warum uns wählen
Einfacher Bestellprozess, Qualitätsprodukte und engagierter Support für Ihren Geschäftserfolg.
Produktübersicht
Dieser leistungsstarke zweikanalige Direct Digital Synthesis (DDS)-Funktions- und Arbiträr-Signalgenerator liefert Signalpräzision, Stabilität und Vielseitigkeit für anspruchsvolle elektronische Charakterisierungen und komplexe experimentelle Arbeitsabläufe. Ausgestattet mit zwei unabhängigen Kanälen mit Phasensynchronisationsfunktionen ermöglicht das Gerät Forschern und Qualitätsingenieuren die Synthese von standardmäßigen periodischen Wellenformen, komplexen modulierten Signalen und benutzerdefinierten Arbiträrprofilen mit einer Frequenzauflösung im Mikrohertz-Bereich.
Das Gerät wurde für den Einsatz in der Batterieforschung, der Charakterisierung fortschrittlicher Materialien, der Entwicklung von Leistungselektronik, der Halbleitervalidierung und der Sensorkalibrierung konzipiert und erzeugt saubere, verzerrungsarme Signale bis zu 60 MHz. Eine intuitive grafische Benutzeroberfläche auf einem scharfen 3,5-Zoll 480×320 Farb-TFT-LCD-Bildschirm sorgt für schnelle Parametereinstellungen und eine nahtlose Protokolleinrichtung in Labor- und industriellen Testumgebungen.
Dank robuster Hardware-Schutzmechanismen – einschließlich einer vollständigen Kurzschlussfestigkeit von 60 Sekunden an allen Signalausgängen – und Komponenten in Industriequalität garantiert das System langfristige Wiederholbarkeit im Betrieb und thermische Stabilität. Sein integrierter 100-MHz-Hardware-Frequenzmesser und der 32-Bit-Zähler optimieren diagnostische Arbeitsabläufe und bieten eine All-in-One-Plattform für Signalerzeugung und -messung auf dem Labortisch.
Hauptmerkmale
- High-Fidelity DDS-Signal-Engine: Kombiniert eine Abtastrate von 200 MSa/s, eine vertikale 13-Bit-Auflösung und eine Wellenform-Speichertiefe von 8.192 Punkten zur Erzeugung reiner, jitterarmer Analogsignale mit einer Frequenzauflösung im Mikrohertz-Bereich.
- Zwei unabhängige Kanäle mit Phasensynchronisation: Beide Ausgangskanäle arbeiten völlig unabhängig oder phasenstarr mit einer Auflösung von 0,1° über einen Bereich von 0 bis 359,9°, was präzise Differenz-, Quadratur- oder Mehrphasentests ermöglicht.
- Umfangreiche Wellenformbibliothek & benutzerdefinierter Speicher: Enthält 5 Standard-Wellenformen, 32 integrierte spezialisierte Arbiträr-Wellenformen und interne nichtflüchtige Speicherplätze für bis zu 50 benutzerdefinierte Arbiträrprofile.
- Vielseitige Suite für analoge & digitale Modulation: Unterstützt interne und externe AM-, FM-, PM-Analogmodulation sowie ASK-, FSK- und PSK-Digitalmodulationsverfahren für komplexe Kommunikations- und Stimulationsprotokolle.
- Umfassende Sweep- und Burst-Operationen: Bietet lineare und logarithmische Frequenz-Sweeps sowie umfangreiche Burst-Generierungsmodi (1 bis 65.535 Zyklen, unendlich oder getriggert) mit auslösbaren internen, externen oder manuellen Quellen.
- Integrierter 100-MHz-Frequenzzähler: Verfügt über einen dedizierten Hardware-Messkanal für hochpräzise Frequenzanalysen bis 100 MHz, 32-Bit-Ereigniszählung bis 4.294.967.295 und Pulsbreiten-/Perioden-Timing mit 1 ns Auflösung.
- Konfigurierbare Pulsgenerierung mit Flankenzeitsteuerung: Ermöglicht die unabhängige Steuerung der Pulsbreite bis hinunter zu 20 ns mit einer Präzision von 1 ns sowie einstellbare Flankenübergangszeiten bis hinunter zu 20 ns für die Charakterisierung digitaler Geräte.
- Scharfe grafische Oberfläche und umfangreiche Konnektivität: Umfasst ein 3,5-Zoll 16-Bit True-Color TFT-LCD (480×320 Auflösung), zweisprachige Menüs sowie standardmäßige RS232- und USB-Device-Anschlüsse für die automatisierte Datenerfassung.
Anwendungen
| Anwendung | Beschreibung | Hauptvorteil |
|---|---|---|
| Batterie- & elektrochemische Impedanztests | Erzeugt extrem stabile niederfrequente sinusförmige und Arbiträr-Anregungssignale zur Analyse der Dynamik elektrochemischer Zellen und der Grenzflächenkinetik. | Liefert saubere Sub-Hertz-Signale bis hinunter zu 1 μHz mit präziser Amplitudensteuerung bis 2 mVss. |
| Halbleiter- & Sensorkalibrierung | Bietet präzise Puls-, Rampen- und analog modulierte Signale zur Bewertung von Sensor-Kennlinien, ADC-Linearität und Operationsverstärker-Schwellenwerten. | Außergewöhnliche Amplitudenebenheit (±0,4 dB) und geringe harmonische Verzerrung (<0,8 %) verhindern Messartefakte. |
| Leistungselektronik & Gate-Treiber F&E | Simuliert Gate-Treiber-Pulse, Rechteckwellen mit <20 ns Übergangszeiten und spezialisierte Burst-Sequenzen zur Belastung von Leistungshalbleiterschaltern. | Hohe Flankensteilheit und robuster Kurzschlussschutz am Ausgang schützen die Instrumentierung. |
| Simulation von Kommunikationssystemen | Erzeugt ASK-, FSK- und PSK-digital getastete Signale sowie AM/FM/PM-modulierte Träger für HF-Frontend- und Empfängertests. | Breite Trägerfrequenzunterstützung bis 60 MHz mit vielseitiger interner oder externer Modulationssteuerung. |
| Ultraschall- & piezoelektrische Geräteansteuerung | Liefert phasensynchronisierte zweikanalige Anregung für resonante Wandler, piezoelektrische Aktuatoren und akustische Sensoren. | Hochauflösende 0,1°-Phasenanpassung ermöglicht präzise mehrkanalige Resonanzausrichtung. |
| Akademische Forschung & automatisierte Teststände | Dient als vielseitige Signalquelle und automatisierte Verifizierungsquelle in Universitätslaboren und industriellen automatisierten Testgeräten (ATE). | Standard-RS232/USB-Schnittstellen erleichtern schnelles SCPI-Befehlsskripting und automatisiertes Datenprotokollieren. |
Technische Spezifikationen
| Modellserie / Artikelnummer | CD08-15 | CD08-25 | CD08-40 | CD08-60 |
|---|---|---|---|---|
| Sinuswellen-Frequenzbereich | 1 μHz bis 15 MHz | 1 μHz bis 25 MHz | 1 μHz bis 40 MHz | 1 μHz bis 60 MHz |
| Rechteckwellen-Frequenzbereich | 1 μHz bis 15 MHz | 1 μHz bis 15 MHz | 1 μHz bis 15 MHz | 1 μHz bis 15 MHz |
| Dreieckwellen-Frequenzbereich | 1 μHz bis 15 MHz | 1 μHz bis 15 MHz | 1 μHz bis 15 MHz | 1 μHz bis 15 MHz |
| Puls-Frequenzbereich | 100 μHz bis 6 MHz | 100 μHz bis 6 MHz | 100 μHz bis 6 MHz | 100 μHz bis 6 MHz |
| Arbiträr-Wellenformbereich | 1 μHz bis 6 MHz | 1 μHz bis 6 MHz | 1 μHz bis 6 MHz | 1 μHz bis 6 MHz |
| Rauschbandbreite (-3dB) | 7 MHz Bandbreite | 7 MHz Bandbreite | 7 MHz Bandbreite | 7 MHz Bandbreite |
| Frequenzauflösung | 1 μHz | 1 μHz | 1 μHz | 1 μHz |
| Frequenzgenauigkeit | ±5 ppm | ±5 ppm | ±5 ppm | ±5 ppm |
| Frequenzstabilität | ±1 ppm / 3 Stunden | ±1 ppm / 3 Stunden | ±1 ppm / 3 Stunden | ±1 ppm / 3 Stunden |
Wellenform- & Ausgangseigenschaften
| Spezifikationsparameter | Technischer Wert / Eigenschaft |
|---|---|
| Wellenformtypen | Sinus, Rechteck, Dreieck, Puls, Rauschen, Arbiträr (inkl. DC) |
| Arbiträr-Wellenformen | 32 integrierte Profile; 50 benutzerdefinierte Speicherplätze |
| Wellenformlänge | 8.192 Punkte (8k Tiefe) |
| Abtastrate | 200 MSa/s |
| Vertikale Auflösung | 13-Bit |
| Sinus-Harmonischenunterdrückung | ≥ 45 dBc (< 1 MHz); ≥ 40 dBc (1 MHz bis 20 MHz) |
| Gesamte harmonische Verzerrung (THD) | < 0,8 % (20 Hz bis 20 kHz, 0 dBm) |
| Rechteck Anstiegs-/Abfallzeit | < 20 ns (Überschwingen < 5 %) |
| Rechteck Tastverhältnis | Freq < 100 kHz: 1 %–99 %; 100 kHz ≤ Freq < 5 MHz: 20 %–80 %; Freq ≥ 5 MHz: 40 %–60 % (0,1 % Auflösung) |
| Pulsbreite & Flankenübergänge | Pulsbreite min. 20 ns (1 ns Auflösung); Flankenzeit min. 20 ns; Jitter 6 ns + 0,1 % der Periode |
| Sägezahn / Rampenlinearität & Symmetrie | Linearität ≥ 98 % (0,01 Hz bis 10 kHz); Symmetrie 0,0 % bis 100,0 % (0,1 % Auflösung) |
| Ausgangsamplitudenbereich (50Ω Last) | Freq < 10 MHz: 2 mVss bis 20 Vss; 10 MHz ≤ Freq < 30 MHz: 2 mVss bis 10 Vss; Freq ≥ 30 MHz: 2 mVss bis 5 Vss |
| Amplitudenauflösung & Genauigkeit | 1 mV Auflösung; Genauigkeit: ±(1 % der Einstellung + 2 mVss) (1 kHz Sinus, 0 Offset, > 10 mVss) |
| Amplitudenebenheit (ref 1 kHz, 1Vss) | ±0,4 dB (< 10 MHz); ±1,0 dB (≥ 10 MHz) |
| DC-Offset-Bereich & Auflösung | Amp > 0,1 V: ±10 Vpk (ac + dc); 2 mV < Amp ≤ 0,1 V: ±0,250 Vpk (ac + dc); Auflösung: 1 mV |
| Phasenanpassung & Auflösung | 0° bis 359,9° (0,1° Auflösung) |
| Ausgangsschutz & Impedanz | 50 Ω ± 10 % (typisch); Ausgang gegen Kurzschluss bis zu 60 Sekunden geschützt |
Modulations-, Sweep- & Burst-Spezifikationen
| Funktionstyp | Unterstützte Spezifikationen |
|---|---|
| Modulationskanäle & Träger | CH1 oder CH2 (Standard CH1); Sinus, Rechteck, Rampe, Puls, Arbiträr (außer DC) |
| AM-Modulation | Quelle: Intern/Extern; Mod-Welle: Sinus, Rechteck, Dreieck, Rampe; Mod-Freq: 2 mHz–20 kHz; Tiefe: 0 %–120 % |
| FM-Modulation | Quelle: Intern/Extern; Mod-Welle: Sinus, Rechteck, Dreieck, Rampe; Mod-Freq: 2 mHz–20 kHz; Dev: 0 bis max. Trägerfrequenz |
| PM-Modulation | Quelle: Intern/Extern; Mod-Welle: Sinus, Rechteck, Dreieck, Rampe; Mod-Freq: 2 mHz–20 kHz; Phasen-Dev: 0°–360° |
| ASK / FSK-Modulation | Quelle: Intern/Extern; Mod-Welle: 50 % Rechteck; Rate: 2 mHz–1 MHz; Tiefe: 0 bis Trägeramplitude / FSK-Keying |
| PSK-Modulation | Quelle: Intern/Extern; Mod-Welle: 50 % Rechteck; Modulationsrate: 2 mHz–1 MHz; Phasenabweichung: 0°–360° |
| Sweep-Funktion | Kanal: CH1/CH2; Typ: Linear, Logarithmisch; Sweep-Zeit: 1 ms bis 500,000 s; Richtung: Vorwärts, Rückwärts |
| Burst-Funktion | Pulsanzahl: 1 bis 65.535 Zyklen, Unendlich, Gated; Start-/Stopp-Phase: 0°–360°; Interne Periode: 1 μs bis 500 s |
| Triggerquelle & Eingänge | Trigger: Intern, Extern, Manuell; Eingangsspannung: 2 Vss–20 Vss (AC/DC); Pulsbreite: > 100 ns |
| Analoger Modulationseingang | Eingangsimpedanz: 1 MΩ; Spannungssignalbereich: ±2,5 V (ac + dc) |
| SYNC-Ausgang | TTL-kompatibel, 50 Ω Impedanz, Anstieg/Abfall < 25 ns, maximale Frequenz 25 MHz |
Mess-, Hardware- & Umgebungsspezifikationen
| Spezifikationsparameter | Wert / Betriebsbereich |
|---|---|
| Frequenzzählerbereich | 1 Hz bis 100 MHz (Gate-Zeit: 0,01 s bis 10 s stufenlos einstellbar) |
| Zählerkapazität & Kopplung | 0 bis 4.294.967.295 (32-Bit); Manueller Zählmodus; AC- oder DC-Kopplung (Eingang: 2 Vss bis 20 Vss) |
| Perioden- & Pulsbreitenmessung | 1 ns Auflösung; Maximale messbare Dauer: 20 s |
| Bildschirm | 3,5-Zoll TFT-LCD, 480 × 320 Auflösung, 16-Bit True Color mit zweisprachiger (EN/ZH) Menüunterstützung |
| Kommunikationsschnittstellen | RS232 (Standard), USB Device (Standard), USB Host (Optional) |
| Versorgungsspannung & Verbrauch | 220V AC ± 10 % oder 110V AC ± 10 % (Optional); Stromverbrauch < 15 W |
| Betriebs- & Lagertemperatur | Betrieb: +10°C bis +40°C; Nicht-Betrieb / Lagerung: -10°C bis +60°C |
| Umgebungsfeuchtigkeitsbereich | ≤ 90 % relative Luftfeuchtigkeit (im Bereich 0°C bis 40°C) |
| Abmessungen & Gewicht | 265 mm (B) × 105 mm (H) × 305 mm (T); Nettogewicht: 2,6 kg |
| Standardmäßig enthaltenes Zubehör | Modell 30A51 3-adriges Netzkabel (1 Stk.), Modell 33A52 BNC-Koaxialkabel (1 Stk.) |
Warum dieses Produkt wählen?
- Industrielle Hardware-Zuverlässigkeit: Hergestellt mit erstklassiger DDS-Synthese-Schaltung, stabilen Quarzoszillatoren und Ausgangs-Kurzschlussschutz, um den strengen täglichen Anforderungen in Labor und Fertigung standzuhalten.
- Überlegene Vielseitigkeit in mehreren Bereichen: Kombiniert zweikanalige Arbiträr-Wellenformgenerierung, analoge/digitale Modulation, Sweeping, Burst-Generierung und Hochfrequenzzähler-Funktionalität in einem einzigen kompakten Gehäuse.
- Präzise Signalreinheit: Liefert geringe harmonische Verzerrungen (<0,8 %), schnelle Pulsübergänge (<20 ns) und eine feine Phasensynchronisation (0,1°), um Messunsicherheiten in Forschungsumgebungen zu eliminieren.
- Schlüsselfertige Laborintegration: Standard-USB-Device- und RS232-Schnittstellen vereinfachen die Integration in automatisierte Testumgebungen, Batterie-Testracks und ferngesteuerte computergestützte Prüfstände.
Kontaktieren Sie unser technisches Vertriebsteam noch heute, um ein Angebot anzufordern oder maßgeschneiderte Testlösungen für Ihr Labor zu besprechen.
