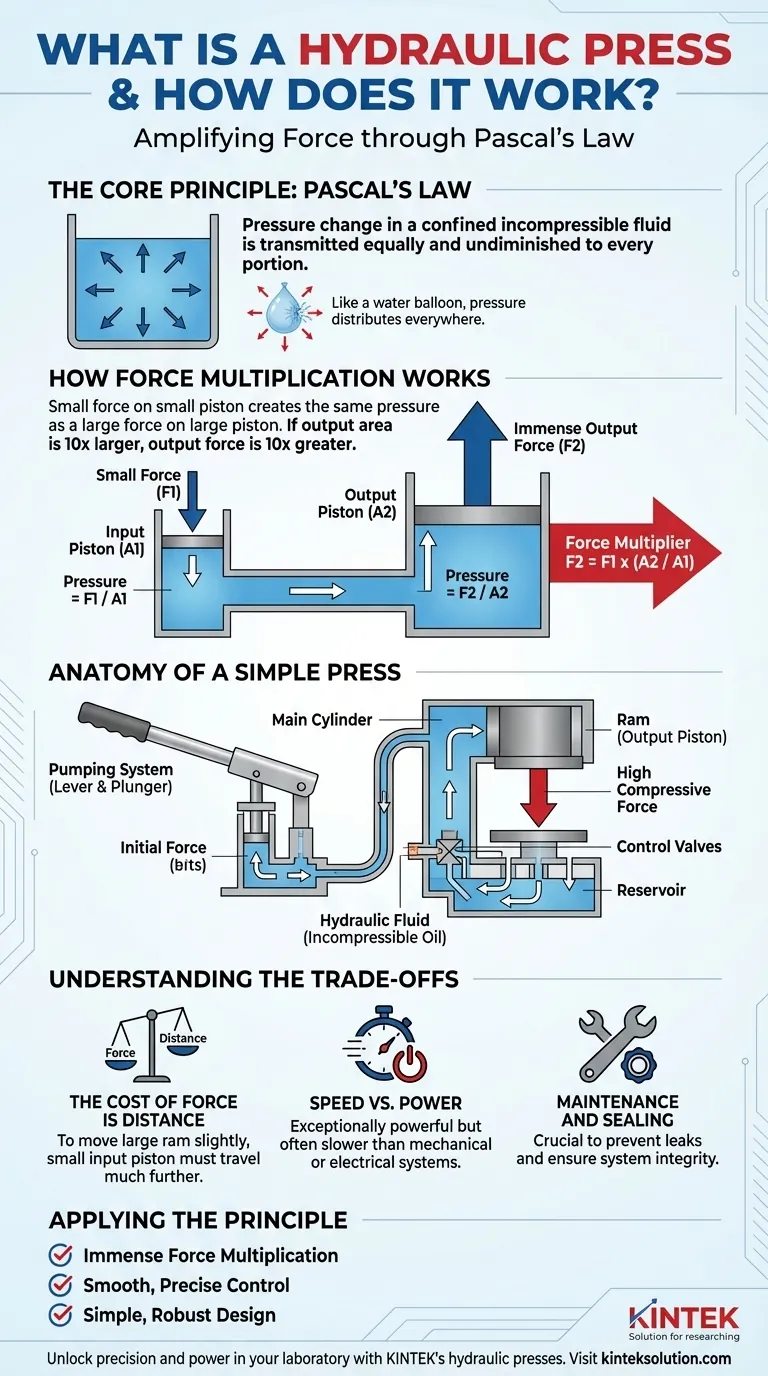

Eine hydraulische Presse ist eine Maschine die ein grundlegendes physikalisches Gesetz zur Kraftverstärkung meisterhaft ausnutzt.Sie nutzt eine inkompressible Flüssigkeit, in der Regel Öl, die in einem abgedichteten System eingeschlossen ist, um eine kleine Eingangskraft in eine immense Druckkraft umzuwandeln.Seine Funktionsweise wird vollständig durch das Pascalsche Prinzip bestimmt, das vorgibt, wie sich der Druck in einer eingeschlossenen Flüssigkeit verhält.
Das Kernkonzept besteht darin, dass der Druck im gesamten System konstant ist, die Kraft jedoch nicht.Indem Sie eine kleine Kraft auf einen kleinen Kolben ausüben, erzeugen Sie einen bestimmten Druck, der dann auf einen viel größeren Kolben ausgeübt wird und eine proportional größere Ausgangskraft erzeugt.Es ist ein echter Kraftmultiplikator.
Das Grundprinzip:Das Pascalsche Gesetz erklärt
Die Genialität der hydraulischen Presse liegt in der eleganten Anwendung eines einzigen wissenschaftlichen Gesetzes, das von Blaise Pascal im 17.
Was ist das Pascalsche Gesetz?
Das Pascalsche Gesetz besagt, dass eine Druckänderung an einem beliebigen Punkt in einer eingeschlossenen, inkompressiblen Flüssigkeit gleichmäßig und unvermindert auf jeden Teil der Flüssigkeit übertragen wird.
Stellen Sie sich einen verschlossenen Wasserballon vor.Wenn Sie ihn mit dem Finger an einer Stelle anstechen, bleibt der Druck nicht nur dort, wo Ihr Finger ist, sondern der gesamte Ballon wird gelehrt, da sich der Druck überall verteilt.Das ist das Prinzip in Aktion.
Die Magie der verschiedenen Kolbengrößen
Hier findet die Kraftvervielfachung statt.Ein Hydrauliksystem verwendet zwei Kolben unterschiedlicher Größe, die durch eine mit Flüssigkeit gefüllte Kammer verbunden sind.
- Kolben A (Eingang): Auf diesen kleineren Kolben wird eine geringe Kraft ausgeübt.
- Kolben B (Ausgang): Dies ist ein viel größerer Kolben, der die Arbeit verrichtet.
Weil Druck gleich ist Kraft geteilt durch Fläche (P = F/A) und der Druck auf beiden Kolben gleich ist, erzeugt eine kleine Kraft auf den kleinen Kolben den gleichen Druck wie eine große Kraft auf den großen Kolben.
Die Kraftmultiplikationsformel
Wenn der Ausgangskolben eine 10-mal größere Fläche hat als der Eingangskolben, ist die Ausgangskraft genau 10-mal größer als die Eingangskraft.Diese Beziehung verleiht der hydraulischen Presse ihre Kraft.
Anatomie einer einfachen hydraulischen Presse
Auch wenn die Konstruktionen variieren, enthalten fast alle hydraulischen Pressen diese wesentlichen Komponenten, die zusammenwirken, um das Pascalsche Gesetz anzuwenden.
Das Pumpsystem
Hier wird die Anfangskraft erzeugt.Bei einer manuellen Presse ist dies ein handbetätigter Hebel, der einen kleinen Kolben, den so genannten Plunger, pumpt, um Druck in der Flüssigkeit zu erzeugen.
Die Hydraulikflüssigkeit
Dies ist das Medium, das den Druck überträgt.Es handelt sich fast immer um eine inkompressible Flüssigkeit auf Ölbasis, die aufgrund ihrer Schmiereigenschaften und ihres hohen Siedepunkts ausgewählt wird.
Der Hauptzylinder und der Stößel
Der Hauptzylinder beherbergt den großen Abtriebskolben, der oft als Stößel .Wenn Druckflüssigkeit in den Zylinder eintritt, drückt sie auf den Stößel und erzeugt die hohe Druckkraft, um Arbeiten wie das Zerkleinern, Biegen oder Formen von Material auszuführen.
Die Steuerventile
Ein System von Ventilen dient der Steuerung des Flüssigkeitsstroms.Ein Ablassventil ermöglicht den Rückfluss der Flüssigkeit in ein Reservoir, wodurch der Druck entlastet wird und sich der Stempel zurückziehen kann.
Die Kompromisse verstehen
Die immense Kraftvervielfachung einer hydraulischen Presse ist nicht umsonst.Sie unterliegt den Gesetzen der Physik, die kritische Kompromisse vorsehen.
Der Preis der Kraft ist der Abstand
Die an beiden Kolben verrichtete Arbeit muss gleich bleiben (ohne Berücksichtigung der Reibung).Da Arbeit = Kraft x Weg Wenn Sie also die Ausgangskraft multiplizieren, müssen Sie den Ausgangsweg proportional teilen.
Um den großen Stößel um einen Zoll zu bewegen, muss der kleine Eingangskolben vielleicht zehn, fünfzig oder sogar hundert Zoll zurücklegen.Aus diesem Grund müssen die Bediener manueller Pressen den Hebel viele Male betätigen, um eine kleine Bewegung des Stößels zu erreichen.
Geschwindigkeit vs. Leistung
Hydraulische Systeme sind außergewöhnlich leistungsstark, aber oft langsamer als rein mechanische oder elektrische Systeme.Die Zeit, die benötigt wird, um Flüssigkeit zu pumpen und Druck aufzubauen, begrenzt ihre Betriebsgeschwindigkeit.
Wartung und Versiegelung
Das gesamte System ist darauf angewiesen, dass die Flüssigkeit perfekt eingeschlossen ist.Jedes Leck in einem Schlauch, einer Armatur oder einer Dichtung führt zu einem Druckverlust und einem Systemausfall.Regelmäßige Wartung ist entscheidend, um die Integrität dieser Dichtungen zu gewährleisten.
Anwendung dieses Prinzips auf Ihr Ziel
Wenn Sie das Kernkonzept verstehen, können Sie erkennen, wann und warum eine Hydraulikpresse das optimale Werkzeug für eine bestimmte Aufgabe ist.
- Wenn Ihr Hauptaugenmerk auf einer immensen Kraftvervielfachung liegt: Die Hydraulikpresse ist unübertroffen, da ihre Kraft nur durch den Flüssigkeitsdruck und das Verhältnis der Kolbenflächen begrenzt wird.
- Wenn Ihr Hauptaugenmerk auf einer sanften, präzisen Kontrolle liegt: Die Inkompressibilität der Flüssigkeit ermöglicht eine sehr gleichmäßige und kontrollierte Kraftanwendung, im Gegensatz zum ruckartigen Aufprall eines mechanischen Hammers.
- Wenn Ihr Hauptaugenmerk auf einer einfachen, robusten Konstruktion liegt: Eine einfache manuelle Hydraulikpresse hat nur wenige bewegliche Teile, was sie zu einem äußerst zuverlässigen und langlebigen Werkzeug für Werkstätten und Labors macht.
Wenn Sie diese Beziehung zwischen Druck, Flüssigkeit und Oberfläche verstehen, sehen Sie die hydraulische Presse nicht als komplexe Maschine, sondern als elegante Anwendung grundlegender physikalischer Prinzipien.
Zusammenfassende Tabelle:
| Komponente | Funktion |
|---|---|
| Pumpendes System | Erzeugt die Anfangskraft über einen Hebel oder eine Pumpe |
| Hydraulische Flüssigkeit | Überträgt den Druck durch inkompressibles Öl |
| Hauptzylinder und Stößel | Wendet hohe Druckkraft für Aufgaben an |
| Steuerventile | Lenkt den Flüssigkeitsstrom und lässt den Druck ab |
