Was Sind Die Wichtigsten Bestandteile Einer Hydraulischen Presse? Wesentliche Teile Für Die Kraftmultiplikation

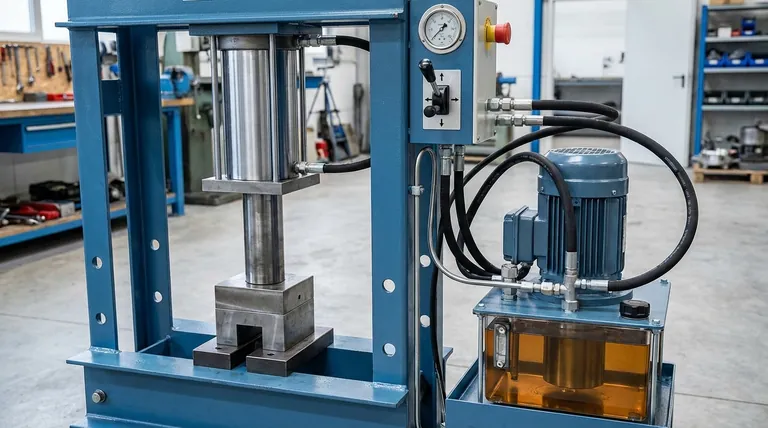

Eine hydraulische Presse arbeitet im Wesentlichen mit einer Reihe von Grundkomponenten. Dazu gehören die Hydraulikzylinder-Baugruppe (der die Kolben enthält), eine Pumpe zur Druckerzeugung, Hydraulikflüssigkeit um diesen Druck zu übertragen, und einen starken Hauptrahmen um alles zusammenzuhalten. Dieses System arbeitet als einheitliches Ganzes, um die Kraft für Industrie- und Werkstattaufgaben zu vervielfachen.

Das Wichtigste dabei ist, dass eine hydraulische Presse keine Energie erzeugt, sondern die Kraft vervielfacht. Sie erreicht dies, indem sie eine inkompressible Flüssigkeit verwendet, um eine kleine, überschaubare Kraft, die auf einen kleinen Kolben ausgeübt wird, in eine immense Kraft umzuwandeln, die von einem viel größeren Kolben ausgeübt wird, und zwar nach einem grundlegenden Prinzip der Strömungsmechanik.

Was sind die wichtigsten Bestandteile einer hydraulischen Presse? Wesentliche Teile für die Kraftmultiplikation

Das Grundprinzip: Das Pascalsche Gesetz in Aktion

Um die Komponenten zu verstehen, muss man zunächst das Prinzip verstehen, das sie miteinander verbindet. Das gesamte System ist eine Anwendung des Pascalschen Gesetzes das besagt, dass Druck, der auf eine eingeschlossene Flüssigkeit ausgeübt wird, in alle Richtungen gleichmäßig übertragen wird.

Das Konzept der Kraftmultiplikation

Ein hydraulisches System besteht aus zwei miteinander verbundenen Zylindern unterschiedlicher Größe. Auf den kleineren "Tauchkolben" wird eine geringe Kraft ausgeübt, die einen Druck in der Flüssigkeit erzeugt (Druck = Kraft / Fläche).

Da dieser Druck gleichmäßig auf die Flüssigkeit übertragen wird, wirkt er auf den größeren "Stößel"-Kolben. Da der Stößel eine viel größere Oberfläche hat, wird die von ihm ausgeübte Kraft dramatisch verstärkt (Kraft = Druck x Fläche).

Die Rolle der inkompressiblen Flüssigkeit

Diese Kraftvervielfachung ist nur möglich, weil die Hydraulikflüssigkeit, in der Regel ein Spezialöl, praktisch inkompressibel ist . Sie wird unter Druck nicht in ein kleineres Volumen gepresst. Stattdessen überträgt sie effizient die Energie vom kleinen Kolben auf den großen.

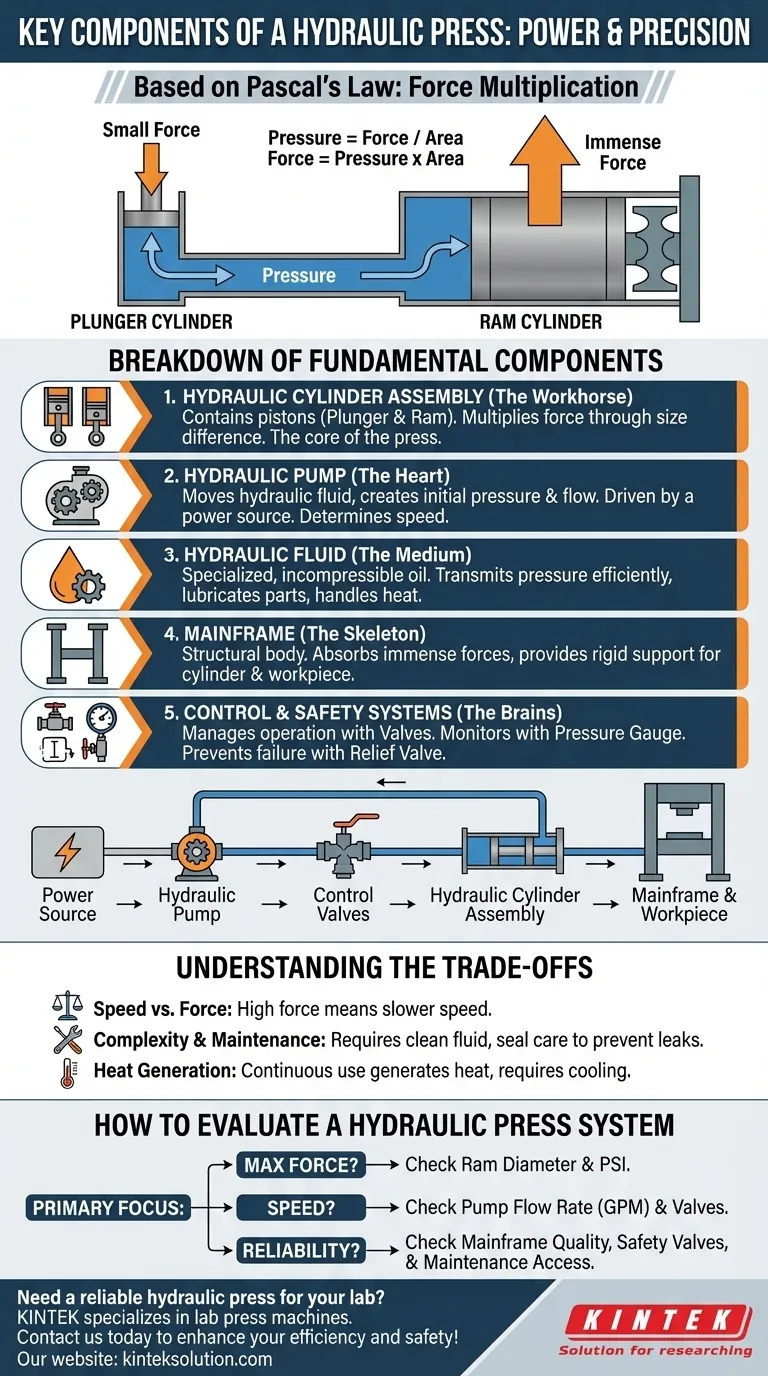

Aufschlüsselung der Hauptkomponenten und ihrer Funktionen

Jedes Teil einer hydraulischen Presse spielt eine entscheidende Rolle bei der sicheren und kontrollierten Vervielfachung der Kraft.

Die Hydraulikzylinderbaugruppe (das Arbeitspferd)

Hier findet der Zauber der Kraftvervielfachung statt. Er besteht aus zwei Hauptteilen:

Der Plungerzylinder der einen kleinen Durchmesser hat und die Anfangskraft aufnimmt.
Der Stößelzylinder der einen viel größeren Durchmesser hat und die endgültige, verstärkte Presskraft liefert.

In diesen Zylindern befinden sich die Kolben (oder Plunger und Stößel), die sich bewegen und auf die Flüssigkeit oder das Werkstück einwirken. Der Größenunterschied zwischen diesen beiden Kolben ist der wichtigste Faktor für die Kraftverstärkung der Presse.

Die Hydraulikpumpe (das Herz)

Die Pumpe befördert die Hydraulikflüssigkeit aus dem Vorratsbehälter in das Zylindersystem. Angetrieben von einer Kraftquelle (in der Regel ein Elektromotor), erzeugt die Pumpe den Flüssigkeitsstrom, der den anfänglichen Systemdruck erzeugt. Die Leistung der Pumpe, die in Gallonen oder Litern pro Minute gemessen wird, wirkt sich direkt auf die Betriebsgeschwindigkeit des Pressenstempels aus.

Die Hydraulikflüssigkeit (das Medium)

Dieses Spezialöl ist das Lebenselixier des Systems. Seine Hauptaufgabe besteht darin, den Druck vom Kolben auf den Stößel zu übertragen. Es wird aufgrund mehrerer wichtiger Eigenschaften ausgewählt: thermische Stabilität, Schmierung der beweglichen Teile und nahezu inkompressible Eigenschaften, die eine effiziente Kraftübertragung gewährleisten.

Der Hauptrahmen (das Skelett)

Der Hauptrahmen ist der strukturelle Körper der Presse. Er muss unglaublich robust sein, um die immensen Kräfte, die während des Betriebs entstehen, aufzunehmen und zu halten. Er hält die Zylinderbaugruppe in Position und bildet die starre Struktur, gegen die der Stößel das Werkstück presst.

Steuerungs- und Sicherheitssysteme (Die Gehirne)

Eine Presse ist mehr als nur rohe Kraft; sie erfordert Präzision und Sicherheit. Diese Komponenten steuern das System:

Steuerventile: Sie lenken den Fluss der Hydraulikflüssigkeit und ermöglichen es dem Bediener, den Stößel auszufahren, zurückzuziehen oder in Position zu halten.
Druckmessgerät: Damit kann der Bediener den Druck im System überwachen und sicherstellen, dass es innerhalb der vorgesehenen Grenzen arbeitet.
Überdruckventil: Hierbei handelt es sich um eine kritische Sicherheitseinrichtung, die automatisch den Überdruck ablässt, wenn das System seine maximale Nennleistung überschreitet, und so einen katastrophalen Ausfall verhindert.

Die Kompromisse verstehen

Obwohl hydraulische Systeme unglaublich leistungsfähig sind, unterliegen sie physikalischen Kompromissen und müssen spezifischen betrieblichen Überlegungen Rechnung tragen.

Geschwindigkeit vs. Kraft

Der grundlegende Kompromiss bei einer Hydraulikpresse ist Geschwindigkeit gegen Kraft. Um eine enorme Kraftvervielfachung zu erreichen, muss der große Stößelkolben für ein bestimmtes Flüssigkeitsvolumen eine viel kürzere Strecke zurücklegen als der kleine Plungerkolben. Dies bedeutet, dass Pressen mit hoher Kraft oft von Natur aus langsam sind.

Systemkomplexität und Wartung

Hydraulische Systeme erfordern eine sorgfältige Wartung. Die Hydraulikflüssigkeit muss sauber und frei von Verunreinigungen gehalten werden, um Schäden an der Pumpe und den Dichtungen zu vermeiden. Leckagen sind eine häufige Fehlerquelle und können die Effizienz des Systems beeinträchtigen und ein Sicherheitsrisiko darstellen.

Wärmeentwicklung

Durch die ständige Bewegung und Druckbeaufschlagung der Hydraulikflüssigkeit entsteht Wärme. In industriellen Schwerlastanwendungen kann dies die Flüssigkeit zersetzen und die Leistung beeinträchtigen. Viele große Pressen sind mit Wärmetauschern oder Kühlsystemen ausgestattet, um die Betriebstemperaturen zu kontrollieren.

So bewerten Sie ein hydraulisches Pressensystem

Konzentrieren Sie sich bei der Auswahl oder Konstruktion eines Systems auf die Komponenten, die Ihrem Hauptziel entsprechen.

Wenn Ihr Hauptziel die maximale Kraft ist: Achten Sie vor allem auf den Durchmesser des Stößelzylinders und den maximalen Druck des Systems (PSI).
Wenn Ihr Hauptaugenmerk auf der Betriebsgeschwindigkeit liegt: Prüfen Sie die Durchflussmenge der Pumpe (Liter pro Minute) und das Ansprechverhalten der Steuerventile.
Wenn Ihr Hauptaugenmerk auf Zuverlässigkeit und Sicherheit liegt: Priorisieren Sie die Bauqualität des Hauptrahmens, das Vorhandensein von Überdruckventilen und den einfachen Zugang zur Wartung von Dichtungen und Flüssigkeiten.

Wenn Sie verstehen, wie jede Komponente zum Ganzen beiträgt, können Sie eine Hydraulikpresse effizient auswählen, betreiben und warten.

Zusammenfassende Tabelle:

Bauteil	Schlüssel Funktion
Hydraulische Zylinderbaugruppe	Vervielfältigt die Kraft mit Hilfe von Kolben unterschiedlicher Größe
Hydraulische Pumpe	Erzeugt Druck und Flüssigkeitsstrom für den Systembetrieb
Hydraulische Flüssigkeit	Überträgt Druck und schmiert Teile
Hauptrahmen	Bietet strukturelle Unterstützung und absorbiert Kräfte
Steuerung und Sicherheitssysteme	Verwaltet den Betrieb und verhindert Ausfälle
