Im Kern Ein hydraulisches Presskolbensystem nutzt eine inkompressible Flüssigkeit, um eine kleine Eingangskraft in eine große Ausgangskraft umzuwandeln.Dies wird erreicht, indem mit einem kleinen Kolben Druck ausgeübt wird, dieser Druck durch die Flüssigkeit übertragen wird und auf einen zweiten, viel größeren Kolben wirkt.
Das Grundprinzip ist die Kraftvervielfachung.Indem eine Kraft auf eine kleine Fläche ausgeübt wird, um Druck zu erzeugen, und dann derselbe Druck auf eine viel größere Fläche ausgeübt wird, erzeugt das System eine proportional größere Ausgangskraft.
Das Grundprinzip:Das Pascalsche Gesetz in Aktion
Die gesamte Funktion einer hydraulischen Presse beruht auf einem einfachen, eleganten physikalischen Prinzip, das im 17.
Was ist das Pascalsche Gesetz?
Das Pascalsche Gesetz besagt, dass eine Druckänderung an einem beliebigen Punkt in einer eingeschlossenen, inkompressiblen Flüssigkeit gleichmäßig auf alle Punkte in dieser Flüssigkeit übertragen wird.
Stellen Sie sich das wie einen versiegelten Beutel mit Wasser vor.Wenn Sie an einer Stelle hineinstechen, ist der Druck überall im Beutel zu spüren, nicht nur an der Stelle, an der Sie hineingestochen haben.
Druck, Kraft und Fläche
Der Schlüssel zum Verständnis des Systems ist die Beziehung: Druck = Kraft / Fläche .
Bei einer hydraulischen Presse ist der vom kleinen Kolben erzeugte Druck derselbe Druck, der auf den großen Kolben ausgeübt wird.Da die Fläche des großen Kolbens viel größer ist, ist die resultierende Kraft die sie erzeugt, muss ebenfalls proportional größer sein, um den Druckwert konstant zu halten.
Die Rolle der Hydraulikflüssigkeit
Das System verwendet ein spezielles Öl oder eine Flüssigkeit, die inkompressibel .Dies ist von entscheidender Bedeutung.
Da die Flüssigkeit nicht in ein kleineres Volumen gepresst werden kann, wird die Energie effizient und ohne Druckverlust vom kleinen Kolben auf den großen Kolben übertragen.
Anatomie des Kolbensystems
Um diese Kraftvervielfachung zu ermöglichen, arbeiten einige Schlüsselkomponenten zusammen.
Die Energiequelle und die Pumpe
Ein Elektromotor treibt normalerweise eine Hydraulikpumpe an.Die Aufgabe der Pumpe besteht nicht in der direkten Krafterzeugung, sondern in der Erzeugung des Flüssigkeitsstroms und des Druckaufbaus im geschlossenen System.
Der kleine Kolben (der Plunger)
Dies ist die Eingangsseite des Systems.Auf diesen Kolben, der eine kleine Oberfläche hat, wird eine geringe mechanische Kraft ausgeübt.Dadurch wird die Hydraulikflüssigkeit unter Druck gesetzt, wie in der
P = F/A
Formel.
Der große Kolben (der Stößel)
Dies ist der Ausgang oder das "Geschäftsende" der Presse.Dieser Kolben hat eine viel größere Oberfläche.Der gleiche Druck, der durch den Kolben erzeugt wird, wirkt nun auf diese große Fläche und erzeugt eine enorme Kraft, die in der Lage ist, Metall zu formen oder unglaubliche Gewichte zu heben.
Die Kompromisse verstehen
Diese scheinbar magische Kraftvervielfachung verstößt nicht gegen die Gesetze der Physik.Sie ist mit einem notwendigen und wichtigen Kompromiss verbunden.
Der Kompromiss zwischen Kraft und Entfernung
Energie kann man nicht aus dem Nichts erzeugen.Um einen massiven Kraftvorteil zu erlangen, muss man etwas aufgeben: Entfernung .
Der kleine Kolben muss eine viel größere Strecke zurücklegen, um genug Flüssigkeit zu verdrängen, um den großen Kolben auch nur ein kleines Stück zu bewegen.Sie tauschen einen langen, leichten Stoß auf der einen Seite gegen einen kurzen, kräftigen Stoß auf der anderen Seite.
Ineffizienzen des Systems
In einem perfekten theoretischen Modell ist die Kraftmultiplikation exakt.In der Realität führen Faktoren wie die Reibung zwischen den Kolbendichtungen und den Zylinderwänden sowie eine leichte Flüssigkeitsreibung zu einem geringen Energieverlust.
Außerdem ist die Integrität des geschlossenen Systems von größter Bedeutung.Jedes noch so kleine Leck verhindert, dass das System Druck aufbaut, und führt zu seinem Ausfall.
Anwendung dieses Wissens
Wenn Sie dieses Prinzip verstehen, können Sie erkennen, wie sich verschiedene Entscheidungen in Bezug auf Design und Betrieb auf die Leistung auswirken.
- Wenn Ihr Hauptaugenmerk auf der mechanischen Konstruktion liegt: Der Schlüssel liegt darin, das Flächenverhältnis zwischen den beiden Kolben zu manipulieren, um genau die Kraftmultiplikation zu erreichen, die für eine bestimmte Aufgabe erforderlich ist.
- Wenn Ihr Hauptaugenmerk auf dem Systembetrieb liegt: Der Schlüssel liegt in der Erkenntnis, dass der pumpengesteuerte Systemdruck die Konstante ist, die die maximale Ausgangskraft auf der Grundlage der festen Fläche des Zylinders bestimmt.
- Wenn Ihr Hauptaugenmerk auf der Wartung liegt: Der Schlüssel liegt in der Erkenntnis, dass die Integrität des abgedichteten Flüssigkeitssystems nicht verhandelbar ist, da jedes Leck die Fähigkeit der Maschine, Kraft zu erzeugen, direkt beeinträchtigt.
Durch Ausnutzung der einfachen physikalischen Gesetzmäßigkeiten des Drucks in einer geschlossenen Flüssigkeit ermöglicht das Kolbensystem einer hydraulischen Presse die Erzeugung immenser Kraft aus einem bescheidenen Einsatz.
Zusammenfassende Tabelle:
| Komponente | Funktion | Taste Einsicht |
|---|---|---|
| Kleiner Kolben (Plunger) | Wendet die Eingangskraft über eine kleine Fläche an, um die Flüssigkeit unter Druck zu setzen | Erzeugt Druck auf der Grundlage von P = F/A |
| Großer Kolben (Ram) | Nimmt Druck über eine große Fläche auf, um eine enorme Ausgangskraft zu erzeugen | Kraftvervielfachung hängt vom Flächenverhältnis ab |
| Hydraulische Flüssigkeit | Überträgt den Druck gleichmäßig auf das gesamte System | Muss für eine effiziente Energieübertragung inkompressibel sein |
| Pumpe | Erzeugt einen Flüssigkeitsstrom und baut den Systemdruck auf | Wird von einem Elektromotor angetrieben, um den Druck aufrechtzuerhalten |
Sind Sie bereit, die Möglichkeiten Ihres Labors mit zuverlässigen hydraulischen Pressenlösungen zu erweitern? KINTEK hat sich auf Laborpressen spezialisiert, einschließlich automatischer Laborpressen, isostatischer Pressen und beheizter Laborpressen, die für eine präzise Kraftkontrolle und Langlebigkeit für Ihre Forschungs- und Testanforderungen ausgelegt sind. Kontaktieren Sie uns noch heute um zu besprechen, wie unsere Geräte Ihre Arbeitsabläufe optimieren und die Effizienz steigern können!

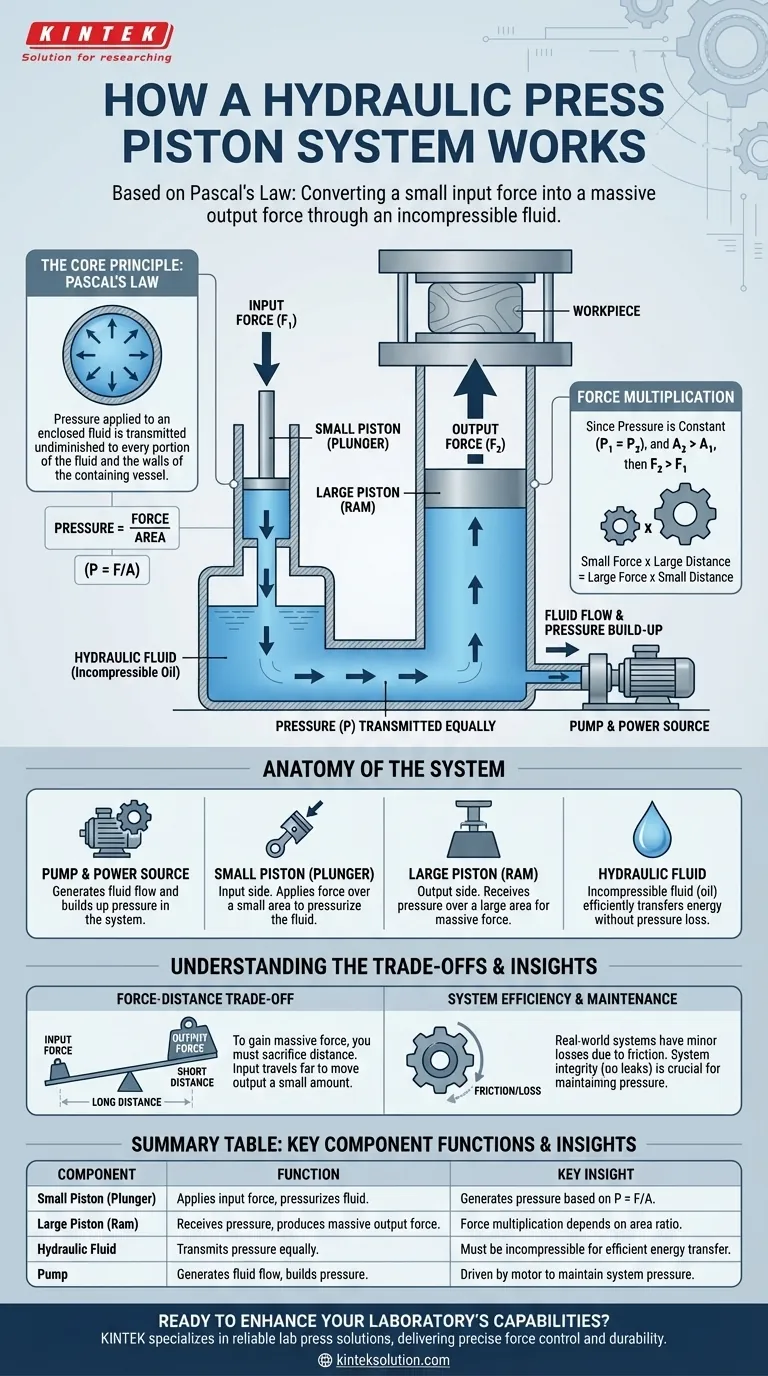

Visuelle Anleitung
