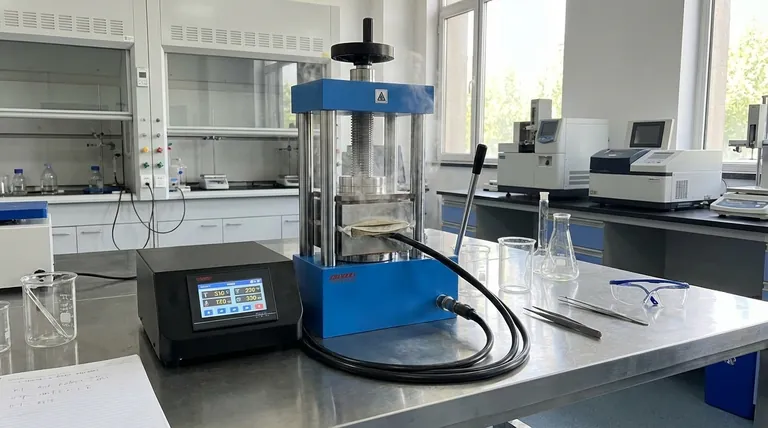

Was Sind Die Kernkomponenten Einer Labor-Heißpresse? Wesentliche Systeme Für Die Präzise Materialverarbeitung

Im Kern ist eine Labor-Heißpresse ein integriertes System aus fünf Schlüsselkomponenten. Dies sind das Heizsystem zur Zufuhr von Wärmeenergie, das Presssystem zur Anwendung mechanischer Kraft, das Steuerungssystem zur Parameterverwaltung, ein robuster Rahmen für die strukturelle Integrität und verschiedene optionale Hilfssysteme für spezielle Prozesse.

Eine Heißpresse ist mehr als nur eine einfache Heizung und eine Presse. Sie ist ein Präzisionsinstrument, bei dem jede Komponente – von den Heizelementen bis zur Steuerungssoftware – perfekt zusammenarbeiten muss, um eine reproduzierbare und genaue Materialverarbeitung zu erreichen. Das Verständnis, wie diese Systeme interagieren, ist der Schlüssel zur Beherrschung ihrer Anwendung.

Das Heizsystem: Zufuhr von Wärmeenergie

Die Hauptfunktion des Heizsystems besteht darin, präzise und gleichmäßige Wärmeenergie an die Materialprobe abzugeben.

Heizplatten

Die Heizplatten sind die flachen, temperaturkontrollierten Oberflächen, die direkt mit der Form oder Probe in Kontakt kommen. Sie sind für die effiziente und gleichmäßige Wärmeübertragung verantwortlich.

Diese bestehen oft aus Materialien wie Stahl oder speziellen Legierungen wie Titan, um eine hervorragende Temperaturverteilung und Haltbarkeit unter Druck zu gewährleisten.

Heizelemente und Sensoren

In den Platten eingebettet oder daran befestigt sind Heizelemente (wie z. B. Patronenheizkörper), die die Wärme erzeugen.

Temperatursensoren, wie Thermoelemente, werden strategisch in den Platten platziert, um dem Steuerungssystem eine Echtzeit-Rückmeldung zu geben und sicherzustellen, dass die Zieltemperatur präzise eingehalten wird.

Das Presssystem: Anwendung mechanischer Kraft

Dieses System ist für die Erzeugung und Anwendung der Druckkraft verantwortlich, die zum Formen, Verbinden oder Härten von Materialien erforderlich ist.

Der Antriebsmechanismus

Die Kraft wird typischerweise durch eine von drei Methoden erzeugt:

Hydraulische Systeme: Verwenden inkompressible Flüssigkeit, um sehr hohe, steuerbare Kräfte zu erzeugen, ideal für die meisten Forschungs- und Produktionsanwendungen.
Pneumatische Systeme: Verwenden Druckluft für schneller wirkende Anwendungen mit geringerer Kraft.
Manuelle Systeme: Verwenden eine handbetriebene Spindel oder einen Hebel, geeignet für Niederdruckanwendungen, bei denen hohe Präzision nicht das primäre Ziel ist.

Die Stößel- und Plattenbaugruppe

Ein Stößel oder Kolben, angetrieben durch das Hydraulik- oder Pneumatiksystem, bewegt eine der Platten (typischerweise die obere), um gegen die feststehende untere Platte zu drücken und die Probe dazwischen zu komprimieren.

Das Steuerungssystem: Das Gehirn des Betriebs

Das Steuerungssystem orchestriert die Heiz- und Presssysteme und ermöglicht präzise und wiederholbare Prozesszyklen.

Temperatur- und Druckregler

Diese Regler sind das Herzstück des Systems. Moderne Pressen verwenden digitale Steuerungen (oft PID-Regler), die kontinuierlich die Sensorrückmeldungen überwachen und die Leistung der Heizungen oder den Druck auf den Stößel anpassen.

Fortgeschrittene Systeme bieten Funktionen wie die mehrstufige Temperaturprogrammierung, die es Ihnen ermöglicht, komplexe Heiz-, Halte- und Abkühlrampen für anspruchsvolle Materialverarbeitung zu definieren.

Zeitschaltuhren und die Mensch-Maschine-Schnittstelle (HMI)

Eine Zeitschaltuhr ermöglicht es dem Benutzer, die Dauer einzustellen, für die Druck und Temperatur angewendet werden.

Die HMI, die von einfachen digitalen Anzeigen bis hin zu einer vollständigen grafischen Touchscreen-Oberfläche reichen kann, ist der Ort, an dem der Bediener alle Parameter – Temperatur, Druck, Zeit – einstellt und den Prozess in Echtzeit überwacht.

Der Rahmen: Bereitstellung struktureller Integrität

Der Rahmen ist das Skelett der Heißpresse und wurde entwickelt, um die immensen Kräfte, die während des Betriebs entstehen, sicher aufzunehmen.

Die Kernstruktur

Die meisten Laborpressen verwenden einen hochbelastbaren Stahlrahmen, oft in einer Vier-Säulen-Struktur, um Verformungen zu widerstehen und sicherzustellen, dass die Platten unter Last parallel bleiben.

Die Größe des Rahmens und der Abstand zwischen den Platten bestimmen die maximale Größe des Produkts, das verarbeitet werden kann.

Sicherheitsfunktionen

Integrierte Sicherheitsfunktionen sind entscheidend. Dazu gehören Not-Aus-Taster, physische Schutzvorrichtungen oder Sicherheitstüren zur Umschließung des Pressbereichs sowie Software-Abschaltungen bei Überdruck oder Übertemperatur.

Die Kompromisse verstehen

Die Auswahl oder der Betrieb einer Heißpresse beinhaltet das Abwägen konkurrierender Faktoren. Ihre Anwendung bestimmt, welche Komponenten und Funktionen am kritischsten sind.

Hydraulische vs. pneumatische Kraft

Ein hydraulisches System bietet eine deutlich höhere Kraft und feinere Steuerung, was es zum Standard für Materialforschung und -konsolidierung macht. Ein pneumatisches System bietet Geschwindigkeit, aber auf Kosten einer geringeren, weniger präzisen Kraft.

Die Bedeutung der Steuerpräzision

Für grundlegendes Aushärten könnte ein einfacher Temperaturregler ausreichen. Für die Entwicklung neuer Legierungen oder Polymere ist ein System mit präziser Temperaturerfassung (z. B. 0,1 s), mehrstufiger Programmierung und Echtzeit-Datenprotokollierung unerlässlich, um das Materialverhalten zu verstehen.

Bewertung optionaler Systeme

Übersehen Sie die Hilfssysteme nicht. Ein Vakuumsystem ist entscheidend, um Oxidation bei empfindlichen Materialien zu verhindern. Ein aktives Kühlsystem (mittels Wasser oder Luft) reduziert die Zykluszeiten drastisch und ermöglicht kontrollierte Abkühlraten, was ein entscheidender Prozessparameter sein kann.

Die richtige Wahl für Ihr Ziel treffen

Ihre beabsichtigte Anwendung sollte Ihre Prioritäten bei der Bewertung einer Heißpressenkonfiguration leiten.

Wenn Ihr Hauptaugenmerk auf der fortgeschrittenen Materialforschung liegt: Priorisieren Sie ein hochpräzises Steuerungssystem mit programmierbaren Rampen, Datenprotokollierung und optionalen Zusatzausstattungen wie Vakuum und kontrollierter Kühlung.
Wenn Ihr Hauptaugenmerk auf der Kleinserienproduktion oder dem Aushärten liegt: Betonen Sie die Plattengröße, die Robustheit des Hydrauliksystems und Funktionen, die die Reproduzierbarkeit von Zyklus zu Zyklus gewährleisten.
Wenn Ihr Hauptaugenmerk auf der grundlegenden Probenvorbereitung oder dem Unterrichten liegt: Eine einfachere manuelle oder pneumatische Presse mit grundlegenden digitalen Steuerungen für Temperatur und Druck ist oft ausreichend und kostengünstiger.

Indem Sie die Rolle und Funktion jeder Komponente verstehen, können Sie vom bloßen Bedienen der Ausrüstung zur tatsächlichen Entwicklung eines Prozesses übergehen.

Zusammenfassungstabelle:

Komponente	Hauptmerkmale	Primäre Funktion
Heizsystem	Heizplatten, Elemente, Sensoren	Lieferung präziser und gleichmäßiger Wärmeenergie
Presssystem	Hydraulischer, pneumatischer oder manueller Antrieb	Anwendung mechanischer Kraft zum Formen/Verbinden
Steuerungssystem	Digitale Steuerungen, HMI, Zeitschaltuhren	Verwaltung von Temperatur, Druck und Prozesszyklen
Rahmen	Vier-Säulen-Struktur, Sicherheitsfunktionen	Bereitstellung struktureller Integrität und Sicherheit
Hilfssysteme	Vakuum, Kühloptionen	Ermöglichung spezieller Prozesse wie Oxidationsschutz
